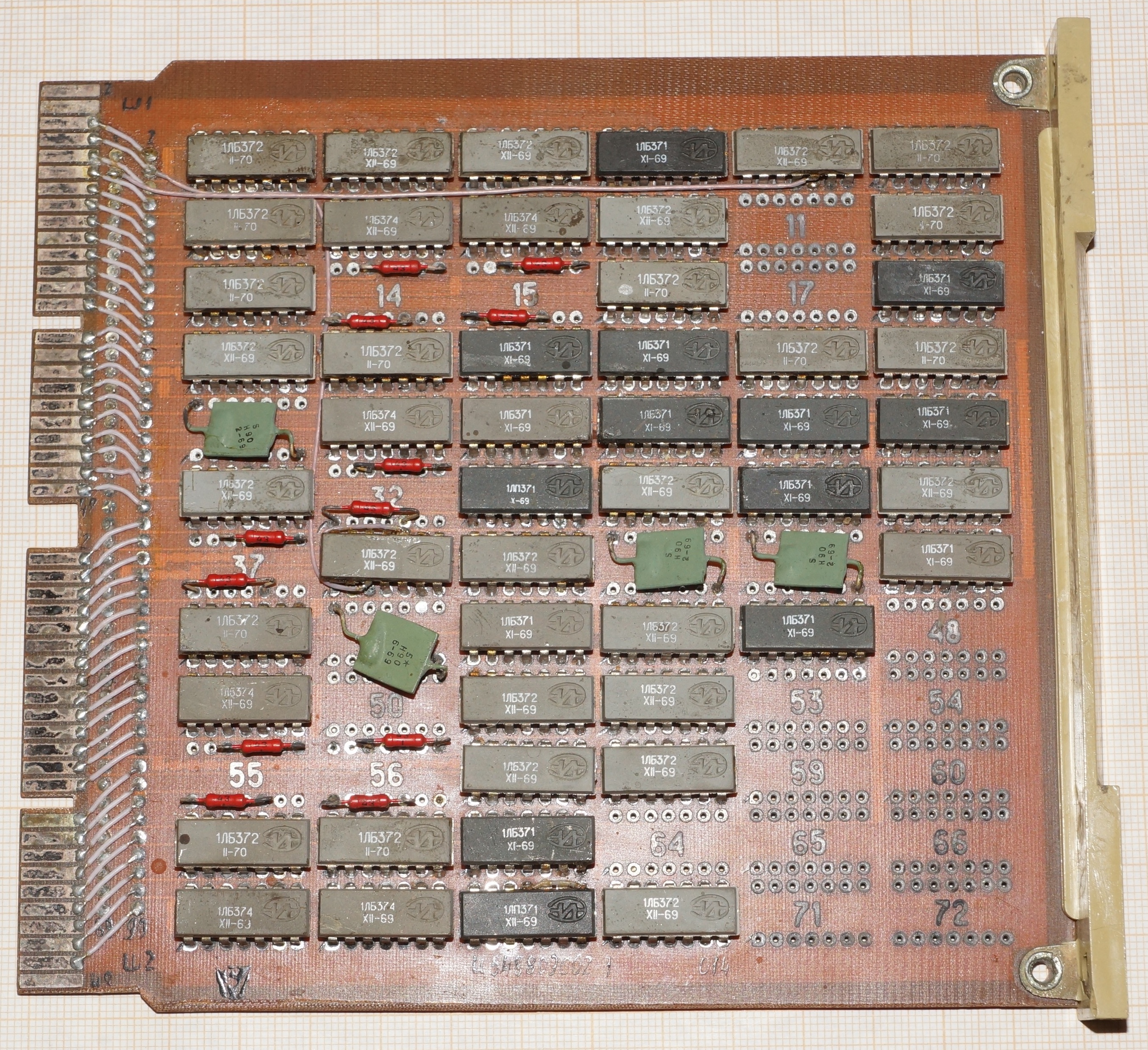

Это, пожалуй, первая наша серия ЭСЛ-логики, довольно редкая ныне. Микросхемы изготовлены по планарно-эпитаксиальной технологии на кристалле кремния, с изоляцией элементов диффузионным переходом. Серия предназначена для цифровых вычислительных машин (применялась, к примеру, в ЕС-1050) и устройств дискретной автоматики высокого быстродействия.
Вариант этой серии в планарном металлокерамическом корпусе - 191ая серия.
Разработана она была в стенах зеленоградского НИИМЭ
"Микрон",
под руководством Н. Луканова. Формально, зарубежного прототипа эти микросхемы не имели.
Но история их, видимо, несколько сложнее, чем кажется на первый взгляд.
В конце 60-х у нас были разработаны первые ЭСЛ микросхемы,
Д34 и Д35 серий. Хотя впрямую это
нигде не упоминается, но их схемы и электрические параметры полностью соответствуют
первой западной ЭСЛ серии, Motorola MECL-I.
А 137 (и 138) серия отличаются от Д34 (Д35) только тем, что в исходных источник
опорного напряжения был выполнен в виде отдельной микросхемы, а затем разработчикам
удалось встроить его на кристаллы логических элементов. Так что прототип всё-таки имеется,
хотя и в переработанном виде.
Первые образцы микросхем были получены в 1969 году. Для этого времени их параметры,
хотя и уступали передовым зарубежным аналогам (к примеру, MC1600 и MC10000),
но в целом удовлетворяли ТЗ разработчиков ЭВМ.
Однако вскоре началась разработка суперЭВМ «Эльбрус» и по требованию ее главного
конструктора (которое вылилось в соответствующее постановление ЦК КПСС и СМ СССР)
НИИМЭ и Микрону было поручено воспроизведение серии MC10000, ставшей в наших терминах
100 серией. Выпускать две близкие по характеристикам
серии было и не целесообразно, и не по силам НИИМЭ и Микрону. В результате развитие
серий 137/138 пришлось остановить и, в угоду заказчику, делать аналоги
уже давно выпускаемых MC10000, уступающих серии К138 по быстродействию.
Серийное производство микросхем К137/К138 было передано на
НЭВЗ
(Новосибирский электровакуумный завод), где они затем и выпускались, хотя и долго,
но в небольших объемах. Из этого правила

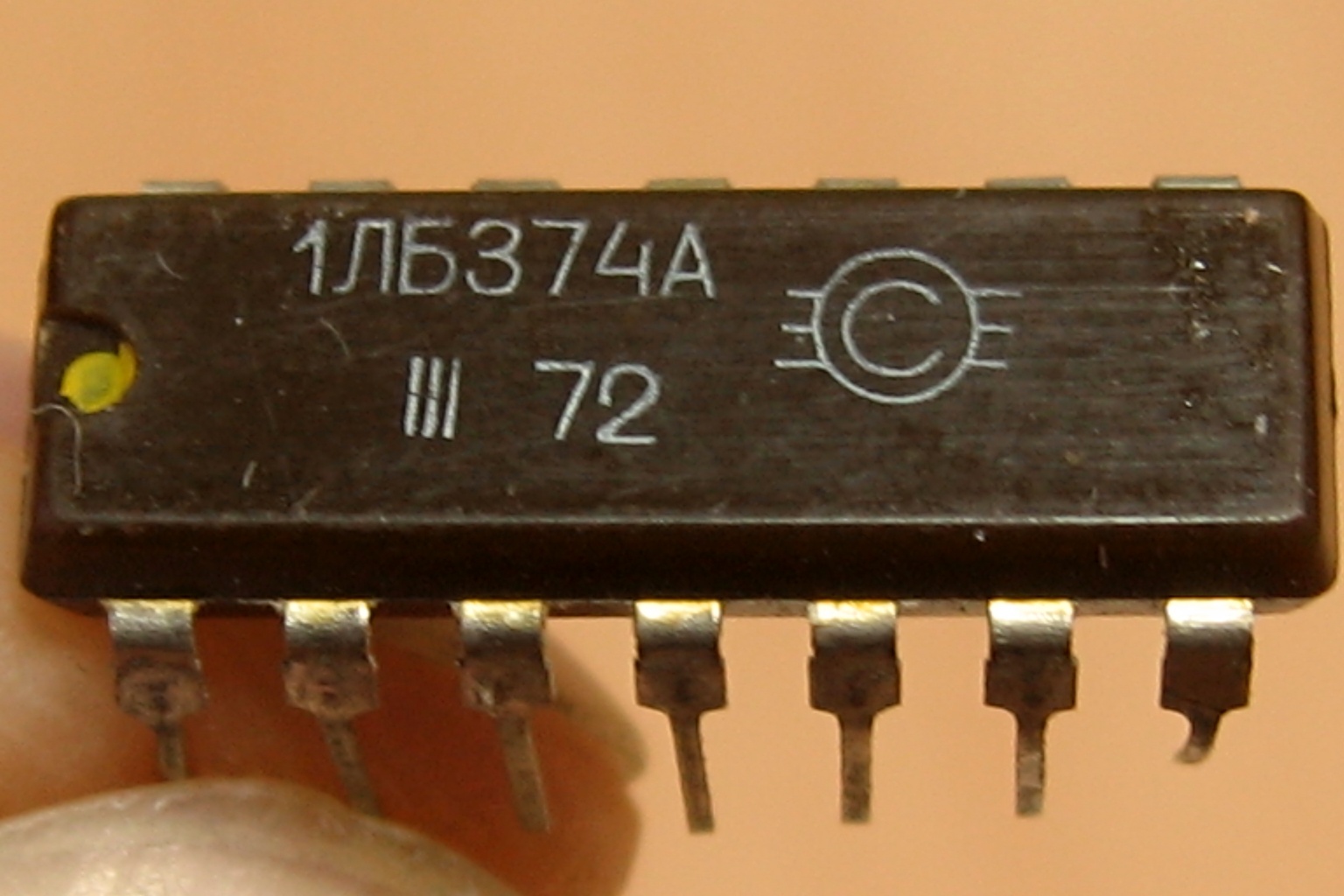

известно одно, но важное исключение - 1ЛБ374А.
Любопытный момент - вариантов этой серии с военной приемкой в справочниках нет. Хотя таковые существовали...

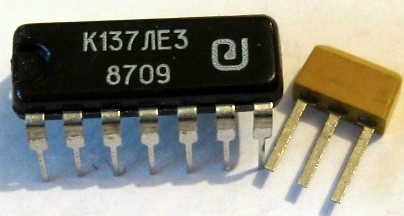

| 1ИЛ371 | 1ЛБ372 | 1ЛП372 | 137ЛЕ1 |
| 1ЛБ374 | 137ЛЕ2 | ||
| 1ЛБ376 | 137ЛЕ3 | ||
| 1ЛБ3719 |

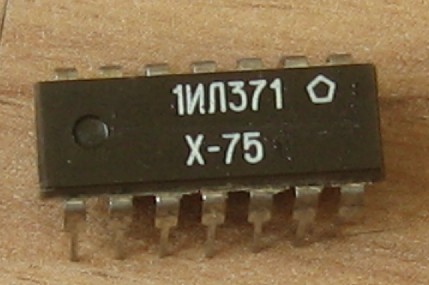

| Полусумматор.
Паспорт и справочный лист на К137ИЛ1. |
 |
А вот упоминания об этой микросхеме отсутствуют где-либо! К тому же она, единственная, выпущена питерской "Светланой". Полагаю, она стала провозвестником 187ой серии.

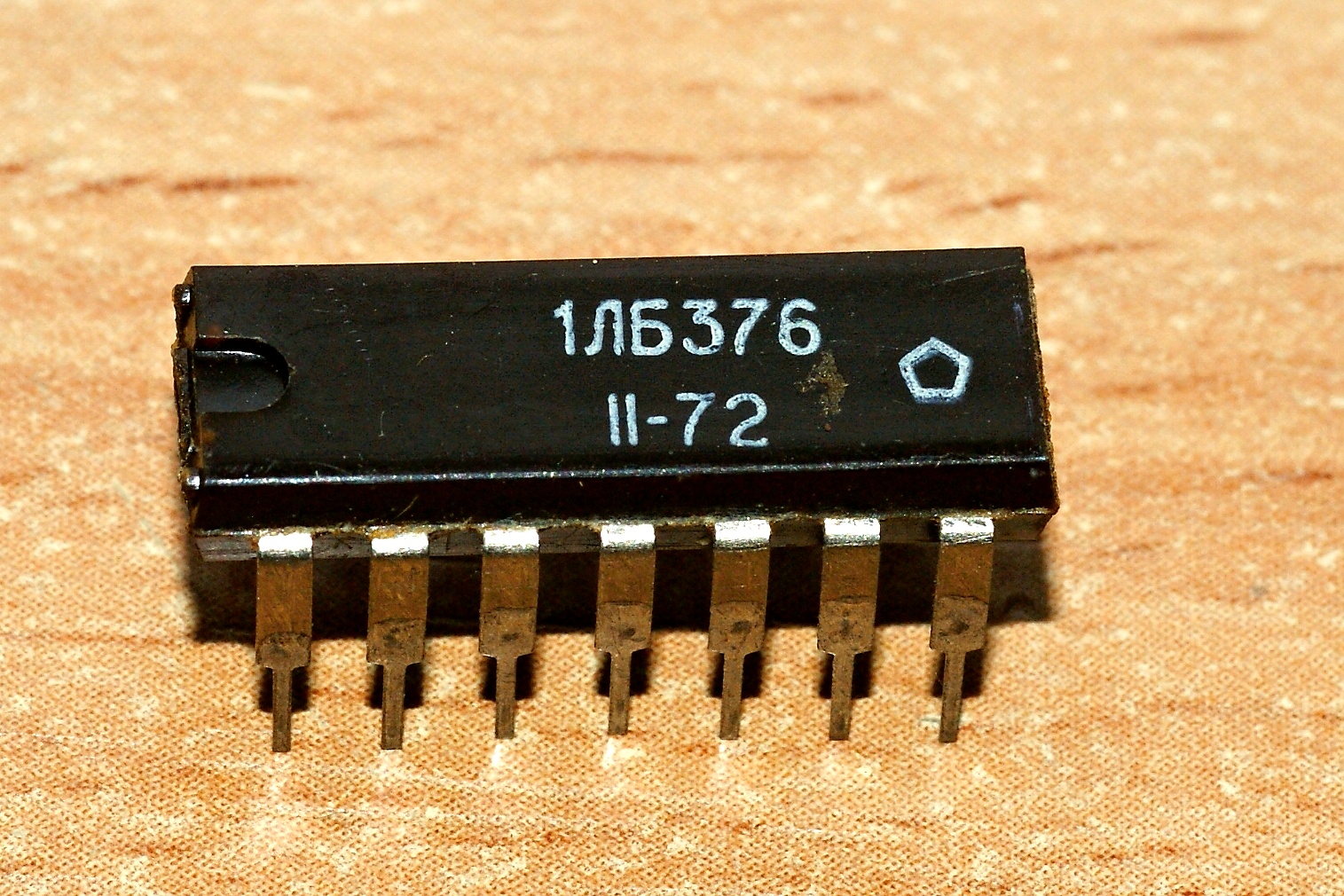

Логический элемент 5ИЛИ-НЕ/5ИЛИ; в дальнейшем сменила название на 137ЛМ4. Справочный лист на неё.

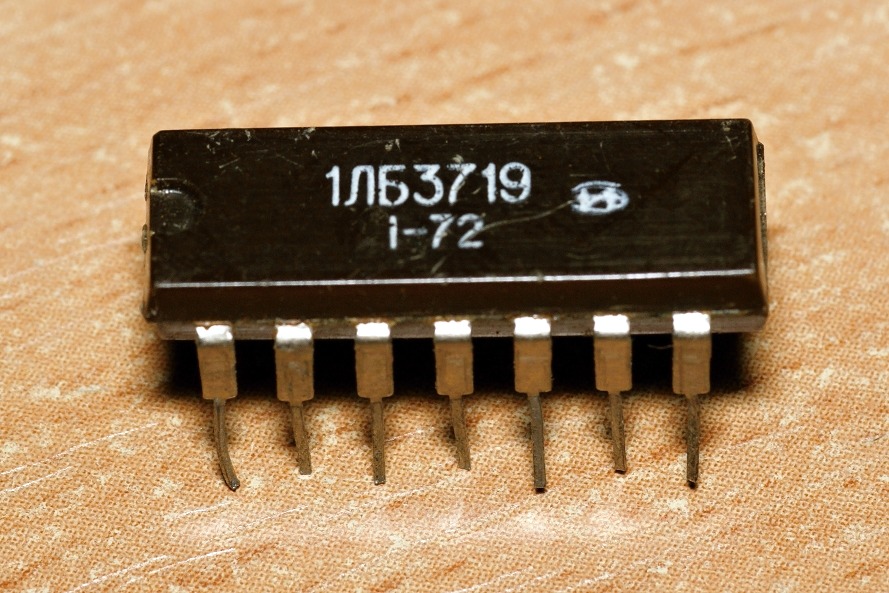

В своей исходной нумерации эта серия добралась аж до девятнадцатого номера! Это расширяемый логический элемент 3ИЛИ-НЕ/3ИЛИ с нагрузочными резисторами (в дальнейшем - 137ЛМ2). Справочный лист на него.

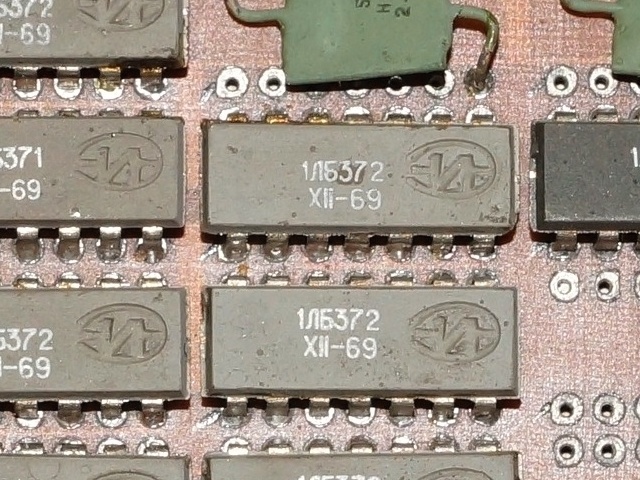

| 2 элемента 3ИЛИ-НЕ с
нагрузочными резисторами на выходах.
Старое название - К1ЛБ372 / К1ЛБ379. Справочный листок и заводская этикетка от нее. |
 |
(фото из журнала Что-то с памятью моей стало)

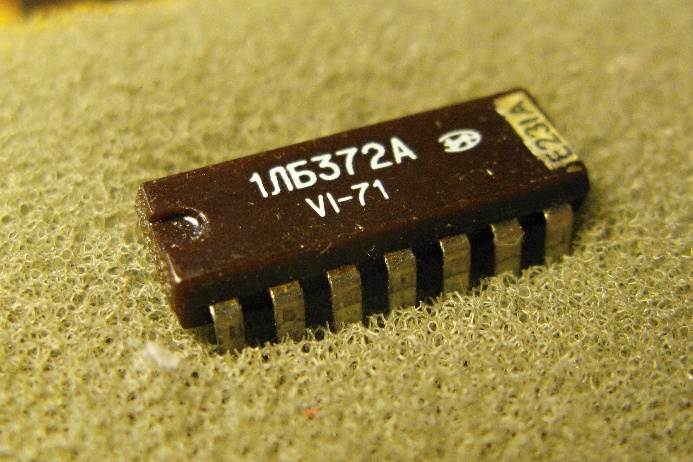

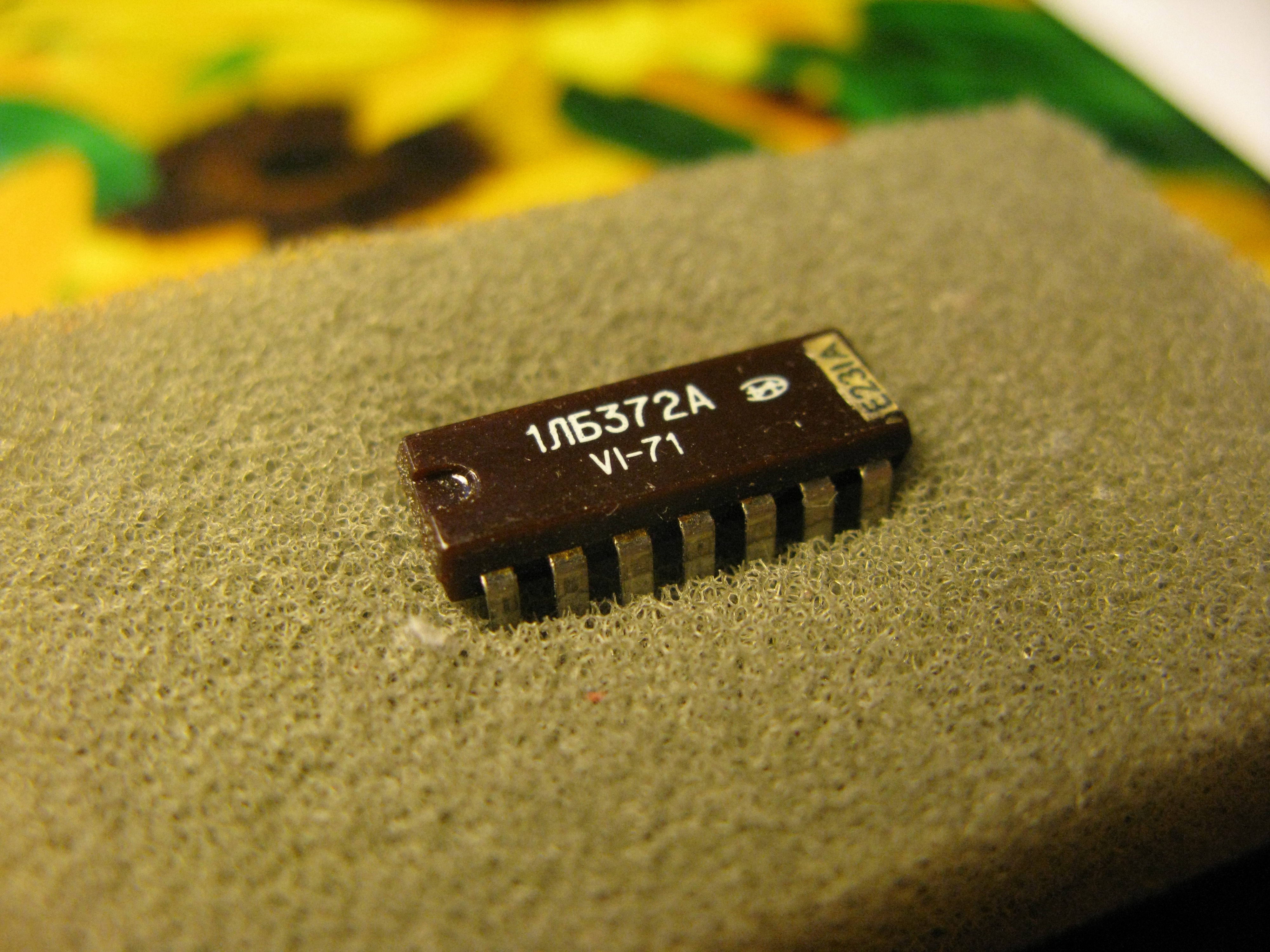

Любопытный образец, с добавочной буквой "А". Пока неизвестно, что это за исполнение, но по аналогии с иными массовыми сериями логики - вариант с повышенным быстродействием.
(фото Леонида aka RCgoff)

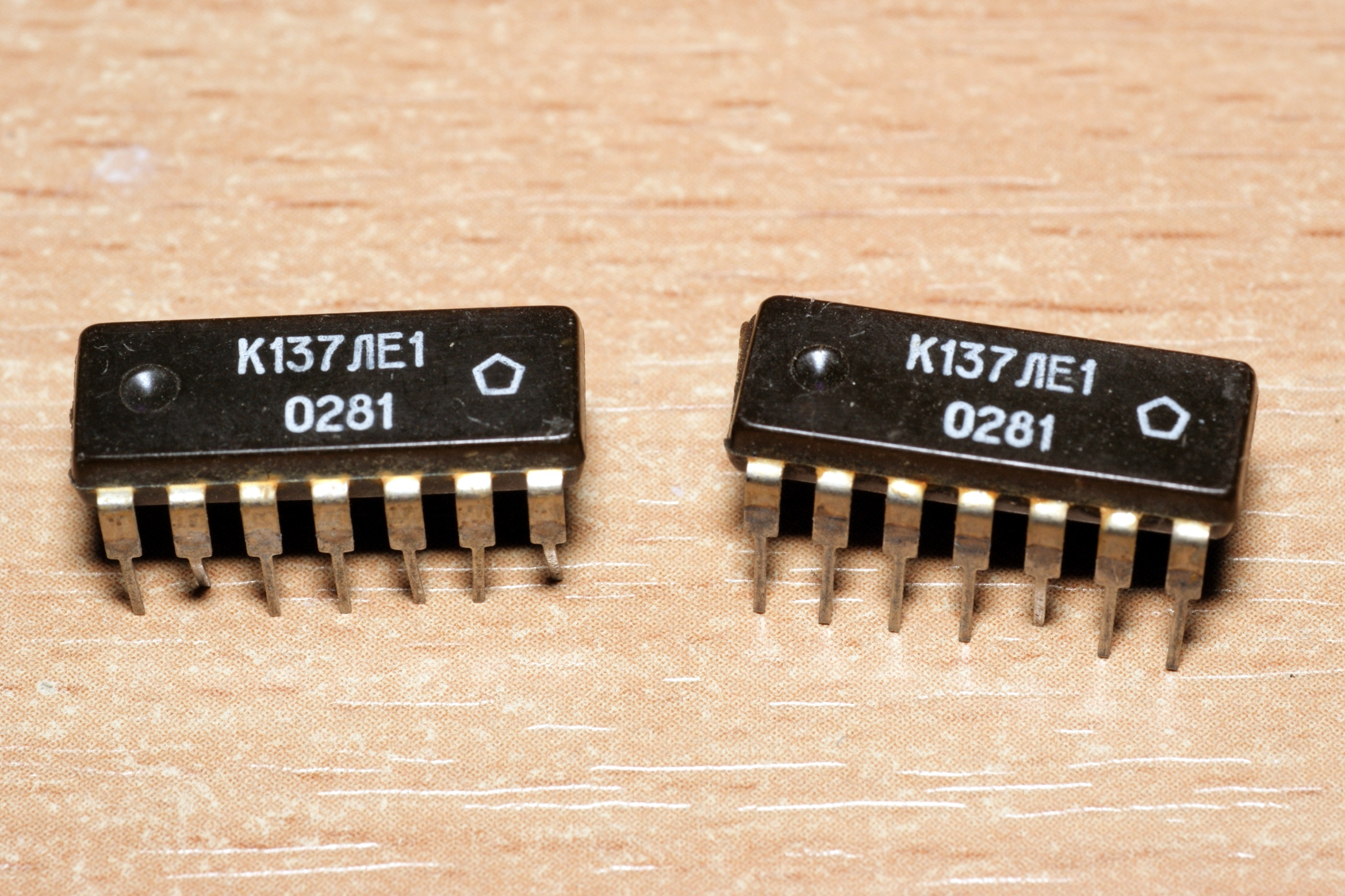

| 2 элемента 3ИЛИ-НЕ.
Старое название - К1ЛБ3710. Справочный листок на нее. |
 |

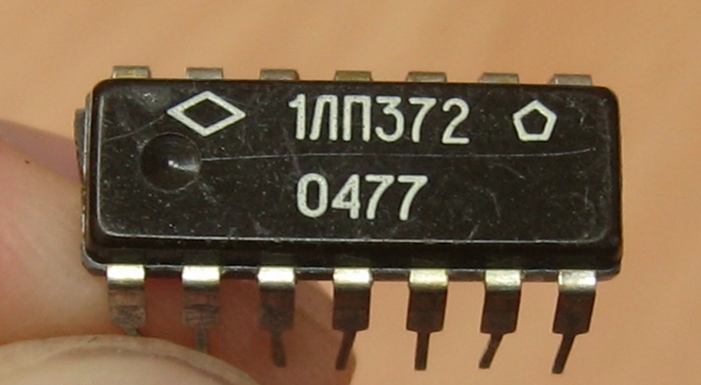

Два трёхвходовых расширителя по ИЛИ; в дальнейшем сменила название на 137ЛД2. Справочный лист на неё.
Источники:
1. К.А. Валиев и др.
Интегральные логические микросхемы высокого быстродействия на переключателях тока
серии 137. - "Электронная техника". Серия VI Микроэлектроника. Выпуск 8. 1971.
2. Каталог интегральных микросхем (дополнение).- Центральное бюро
применения. 1971-1972.
3. Майоров С. А. и др. Электронные вычислительные машины
(справочник по конструированию). Под ред. С. А. Майорова. - М., "Сов. радио", 1975г.
4. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное бюро применения. 1976.
5. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам.
Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
6. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977.
7. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
8. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред.
Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
9. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 1. - М.: ИП РадиоСофт, 2001.
