216ая серия

Серия практически не встречается в справочниках. Это совместная разработка НИЦЭВТ и Вильнюсского конструкторского бюро (позднее преобразованное в НПО «Вента»). Серийный выпуск был организован на заводе «Нуклон» (г. Шауляй, Литва).

О применении нашел только одну цитату - про БЦВМ "Аргон-30" ("используется в составе четырехмашинной вычислительной системы авиационного комплекса радиолокационного дозора и наведения “Шмель”. Применялась в качестве базовой ЭВМ в авиационном пункте наведения “Сплав” и в системах раннего предупреждения о ракетном нападении ... полностью информационно и программно (снизу-вверх) совместима с ЕС ЭВМ-1"). "Машина построена на специально разработанных многокристальных БИС серии 216. Использовано 10 типов БИС – семь типов регулярных схем и три типа нерегулярных."

"В феврале 1972 года были подписаны ТТ на ОКР "Виктория" - серию функциональных логических многокристальных БИС с задержкой на вентиль менее 35 нс и мощностью рассеивания 10-1,5 мВт. В рамках ОКР были разработаны 8 типов базовых кристаллов со специальными столбиковыми выводами и интеграцией от 5 до 8 вентилей в кристалле. Межсоединения на подложке корпуса предполагали до 3-х слоев металлизации. Логический проект 10-ти типов многокристальных БИС был выполнен разработчиками БЦВК (НИЦЭВТ - К.). Созданная в результате ОКР серия 705 базовых кристаллов и серия 216 МБИС, совместимая по входным и выходным уровням напряжения с ИС типа ТТЛ серий 106, 133, 134, 136 и 130, работающая в диапазоне температур -60...+85°C, стала основой разработки базового БЦВК А-30.
...
Это технологическое направление (речь про 240-ую серию - К.) в Вильнюсском КБ было продолжено: по заказу НИЦЭВТ в 1974 году были выпущены большие гибридные схемы серии 216, которые стали элементной базой для БЦВМ "Аргон-30" и "Аргон-30а" [3]

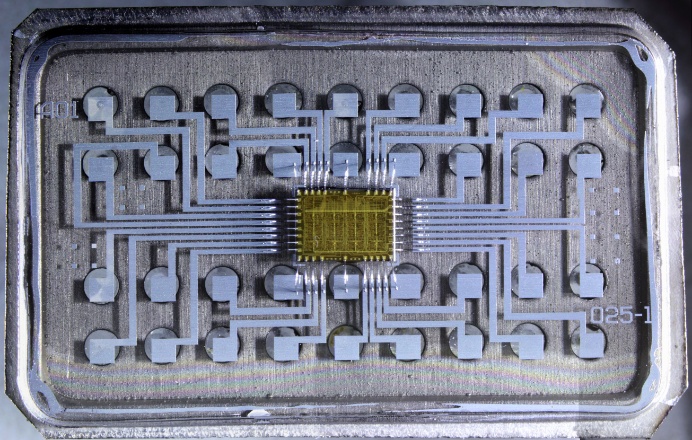

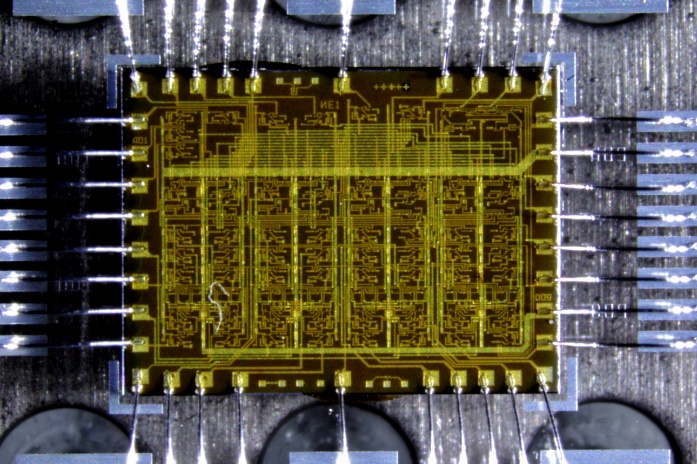

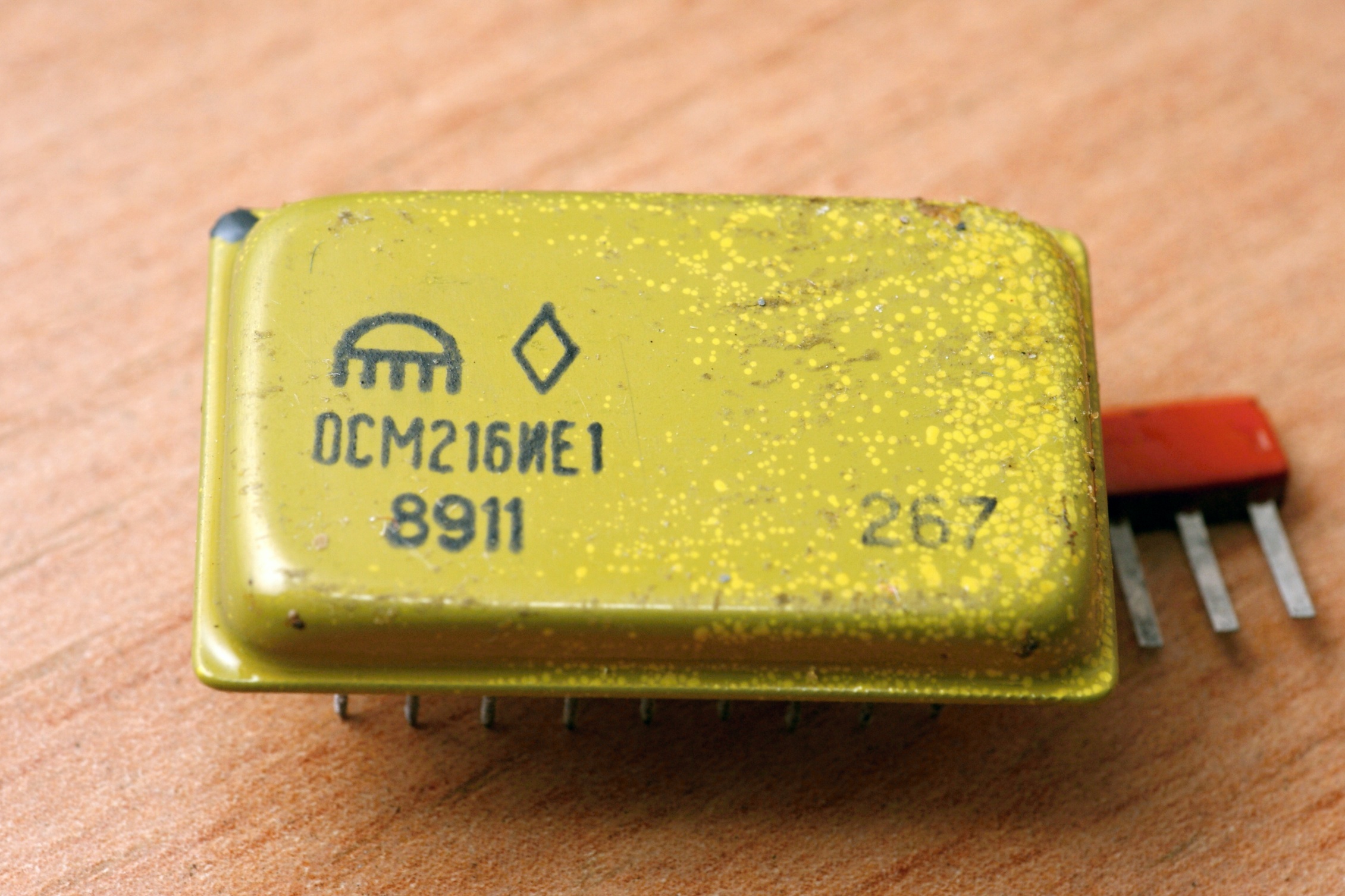

216ИЕ1

Назначение - 4-разрядный счетчик-регистр.

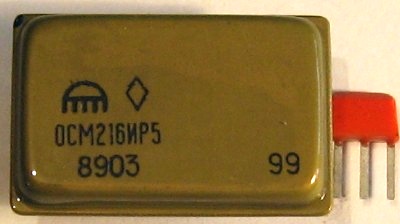

216ИР5

Назначение - универсальный 8-ми разрядный регистр.

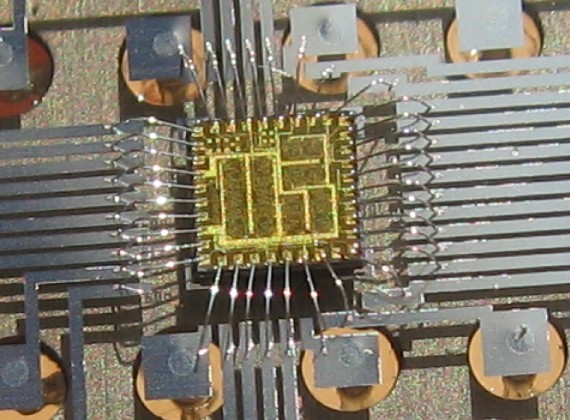

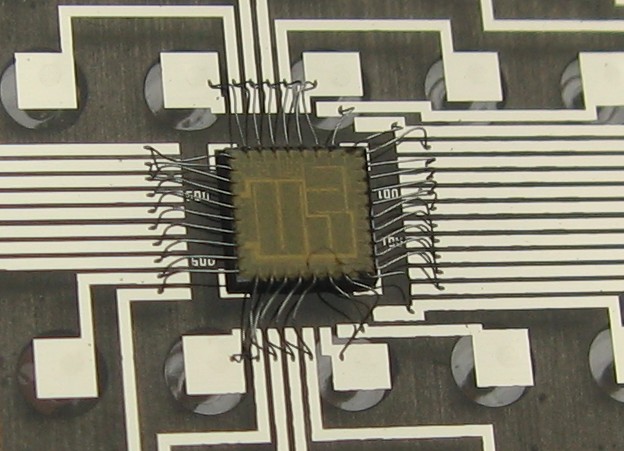

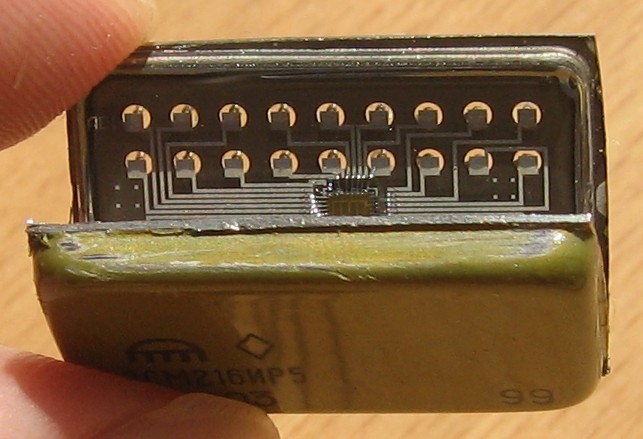

Я вскрыл эту микросхему, в надежде увидеть её многокристальность...

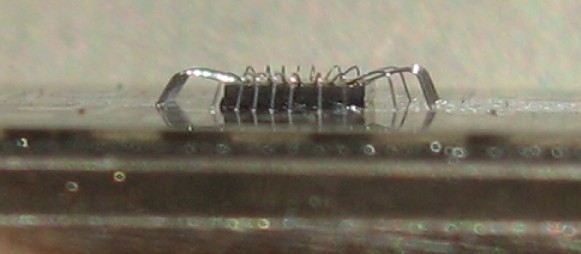

..но меня постигло жестокое разочарование - на стеклянной подложке был всего один чип. Вероятно, многокристальной эта серия была только на заре своей жизни, а потом решили повысить надежность.

Источники:

1. Сектор электронных компонентов. Россия-2000 - М.: ДОДЭКА, 2000
2. Все отечественные микросхемы. - 2-е изд., переработанное и дополненное - М.: Издательский дом "Додэка-XXI", 2004
3. Динамика радиоэлектроники/ Под общ. ред. Ю.И. Борисова - М.: Техносфера, 2007.
