Серия гибридных тонкопленочных микросхем малой степени интеграции, включающая в себя как аналоговые схемы, так и элементы цифровых устройств. Выпускалась как минимум с 1970 по 1992 год.
Хотя может и позже - в 2004 году микросхемы серии поместили в "Перечень ЭРИ, предлагаемых к снятию с производства" с предложением замены на схемы 175 серии.
Разработчик - зеленоградский "Ангстрем"
(тема "Терек 1"). Там же первоначально был сосредоточен и
выпуск этой серии, а к концу 70-х годов её освоил и
"Экситон"
(г.Павловский Посад).
Элементная база – транзисторы 2Т318А, диоды 2Д901Б-1, диодные матрицы 2Д910А.
| К2ГФ181 | К2ЛБ181 | К2ТК181 | К2УЭ181 | К218АГ1 | К218ЛН1 | К218ТК1 | К218УЕ1 |
| К2ГФ182 | К2ЛН182 | 2УЭ182 | К218ГГ1 | К218ЛН2 | 218УИ1 | ||
| К218ДА1 | К218ЛН3 |

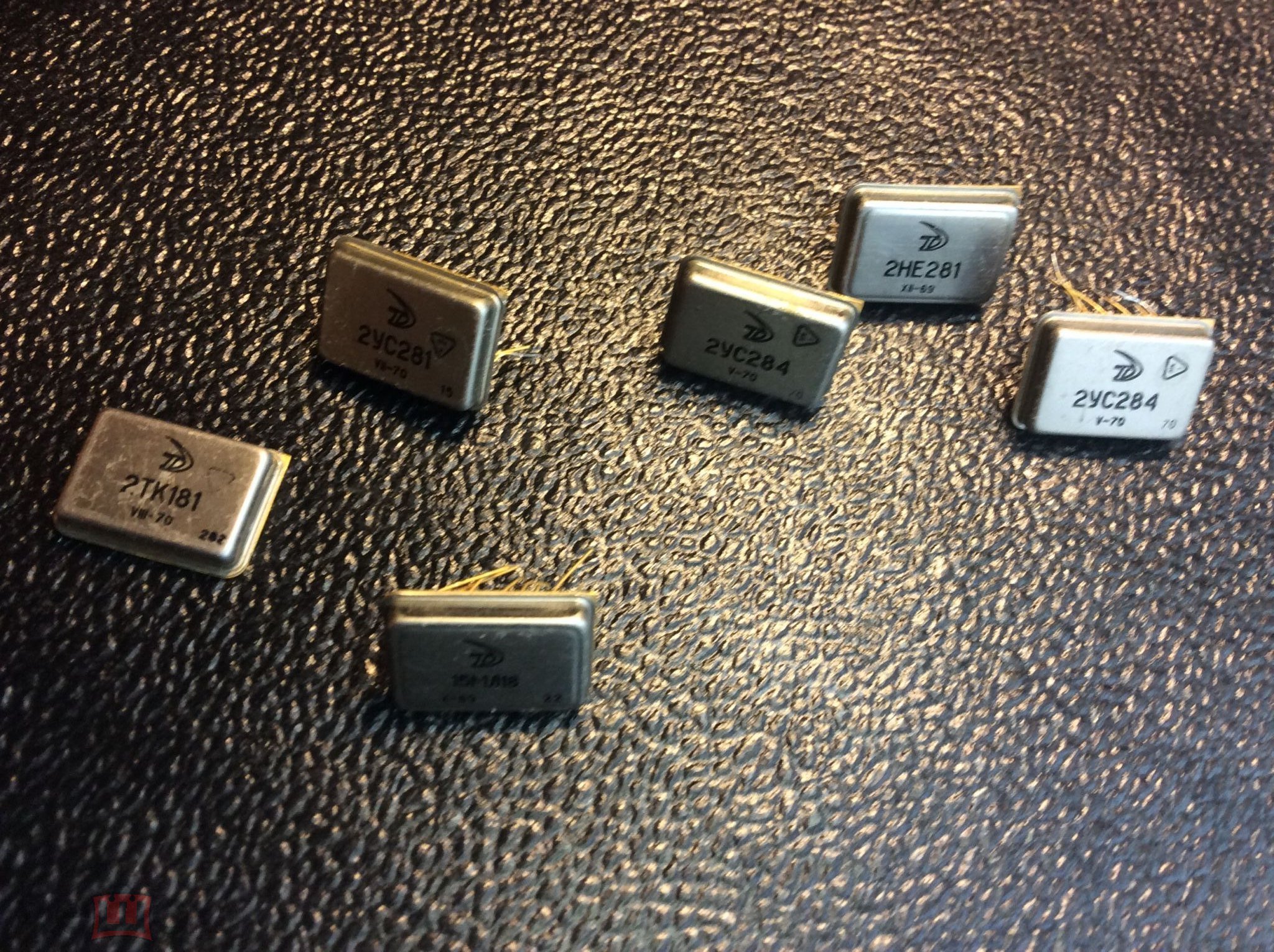

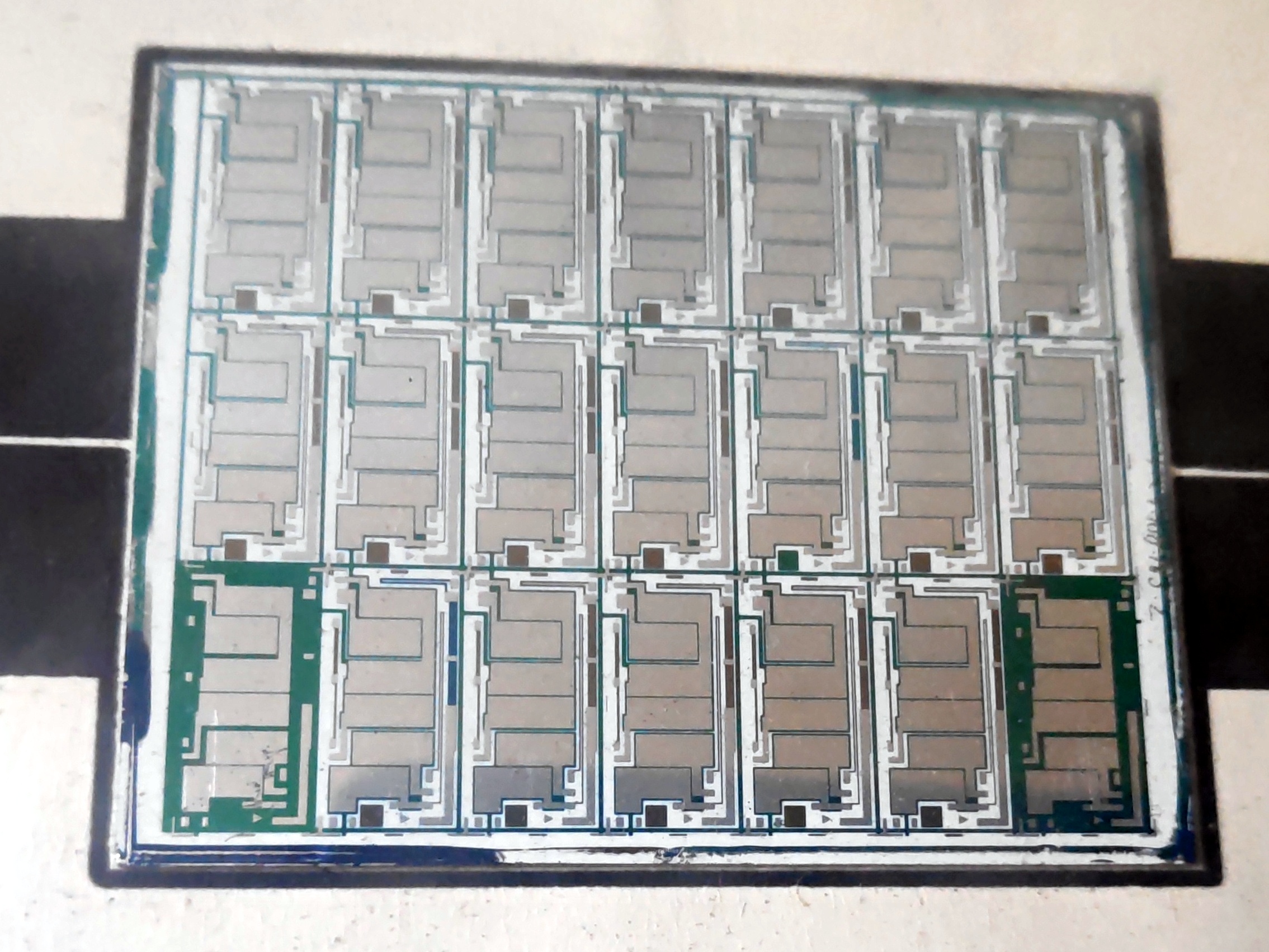

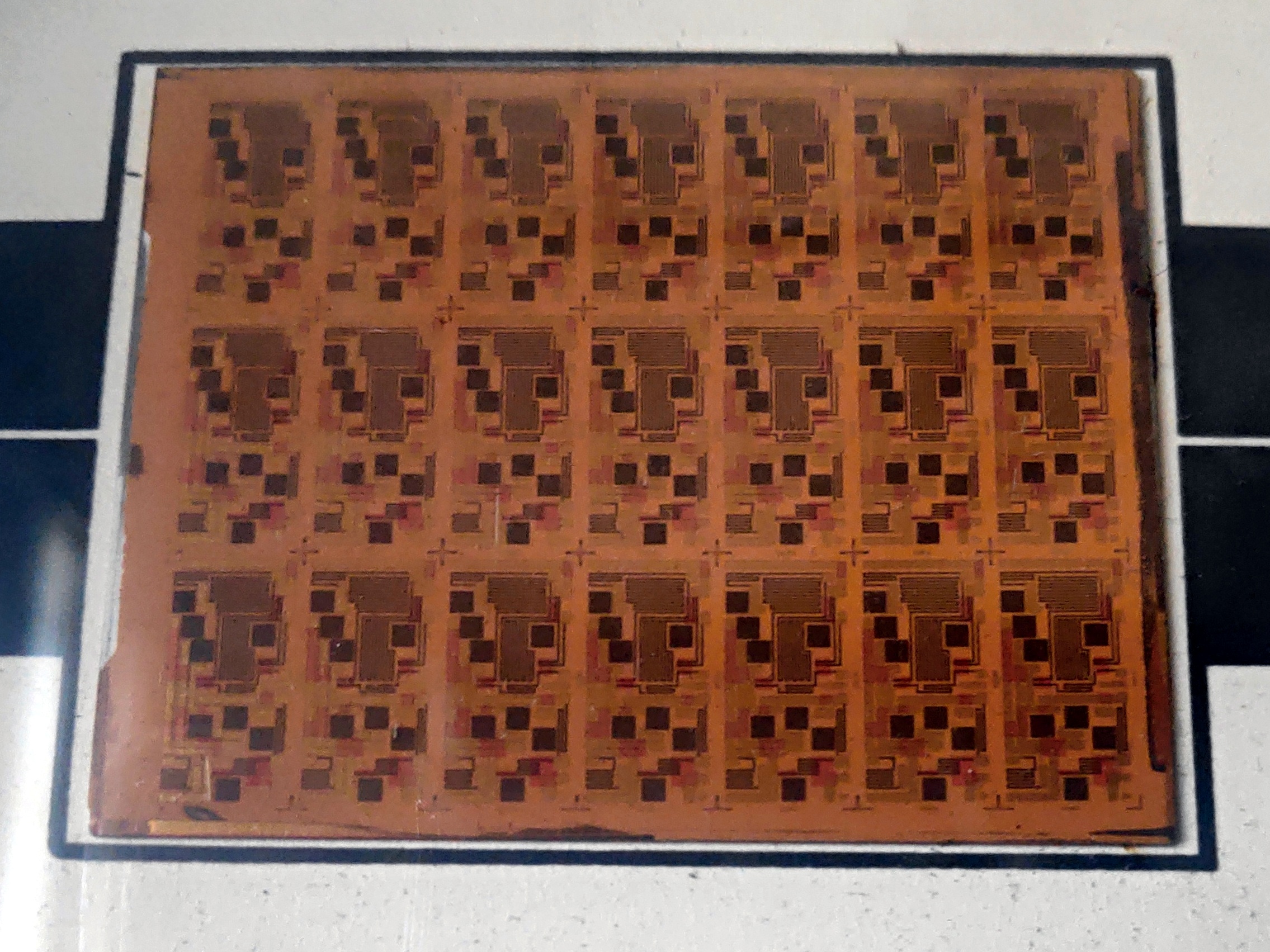

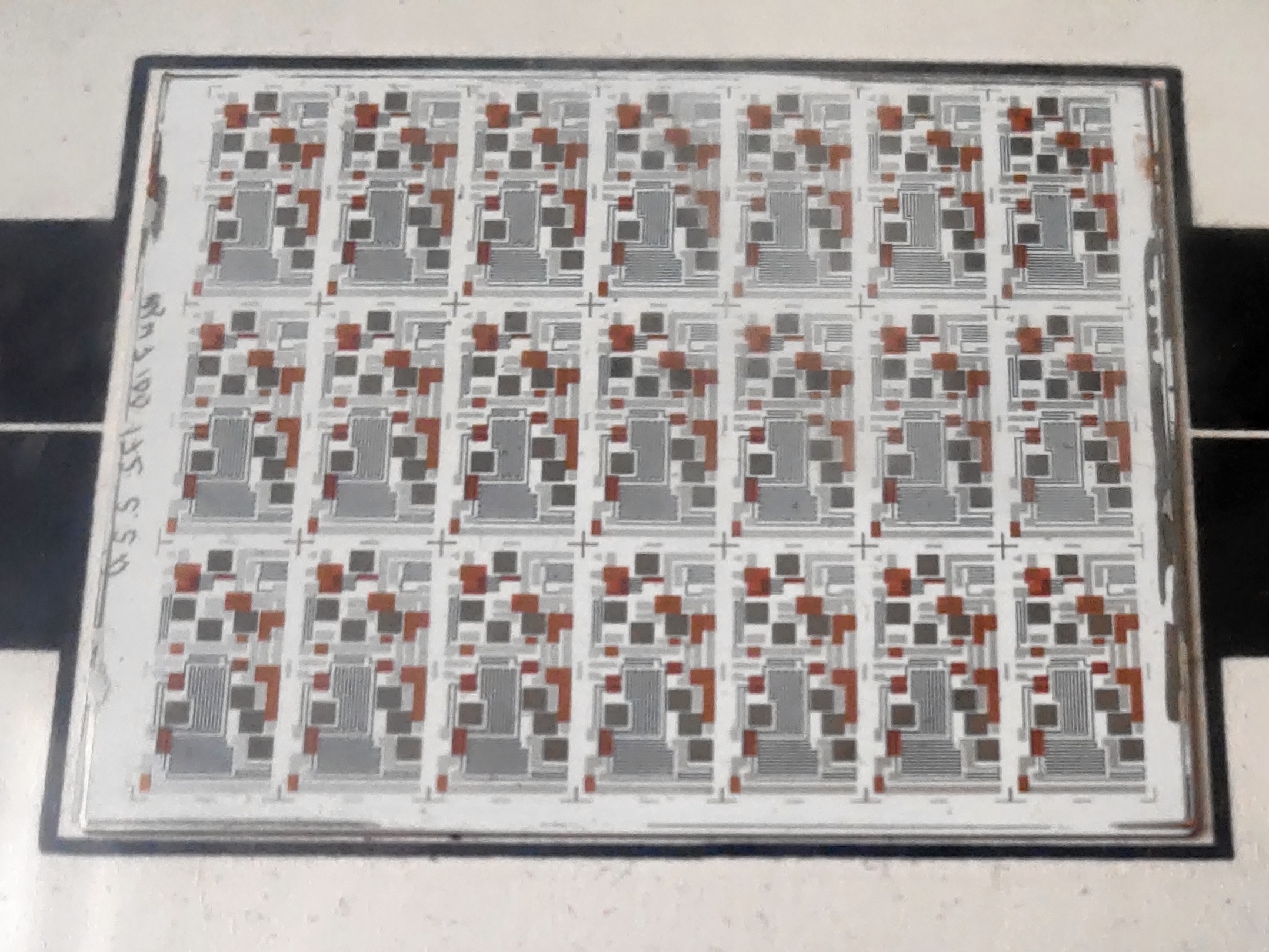

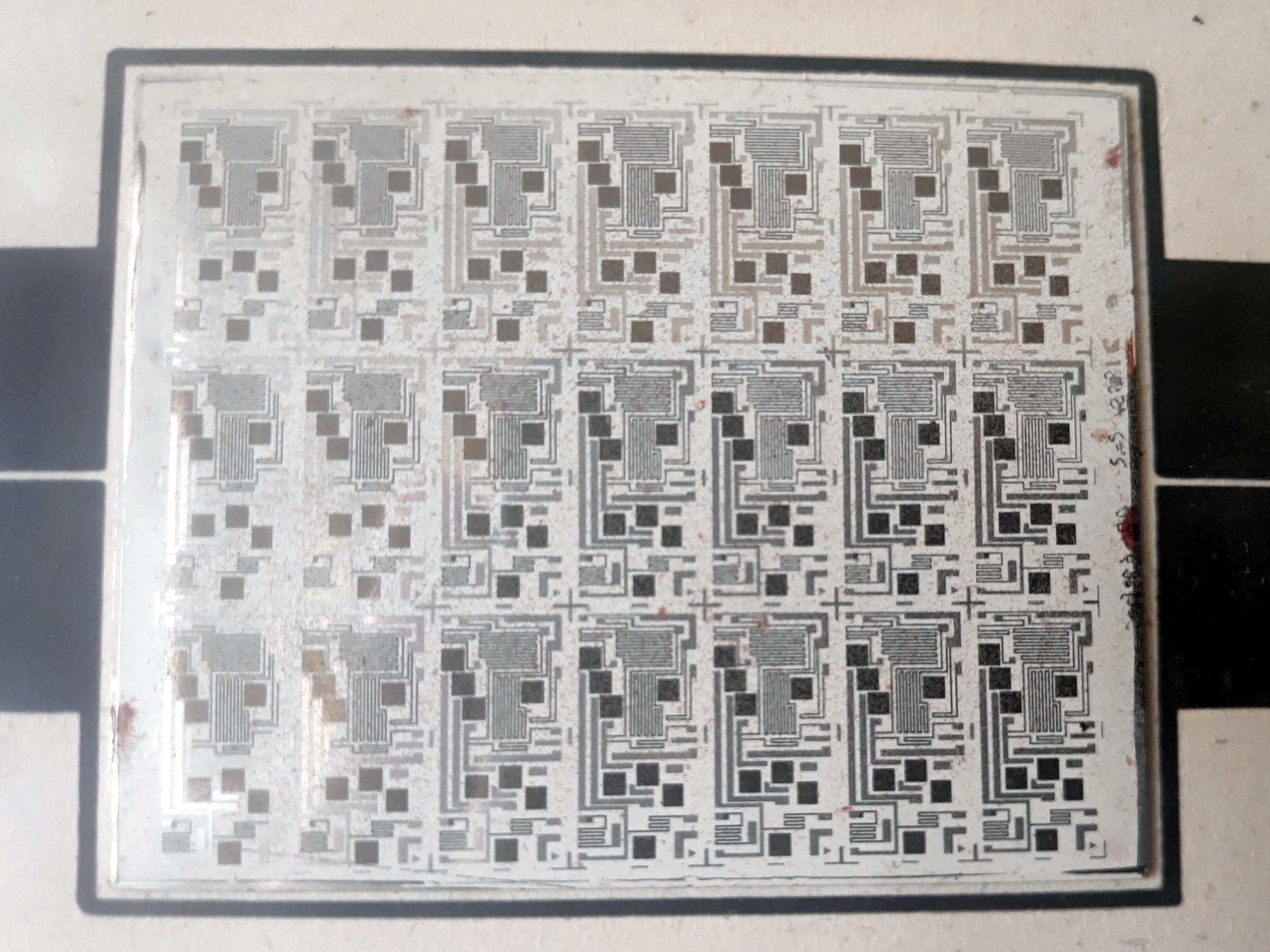

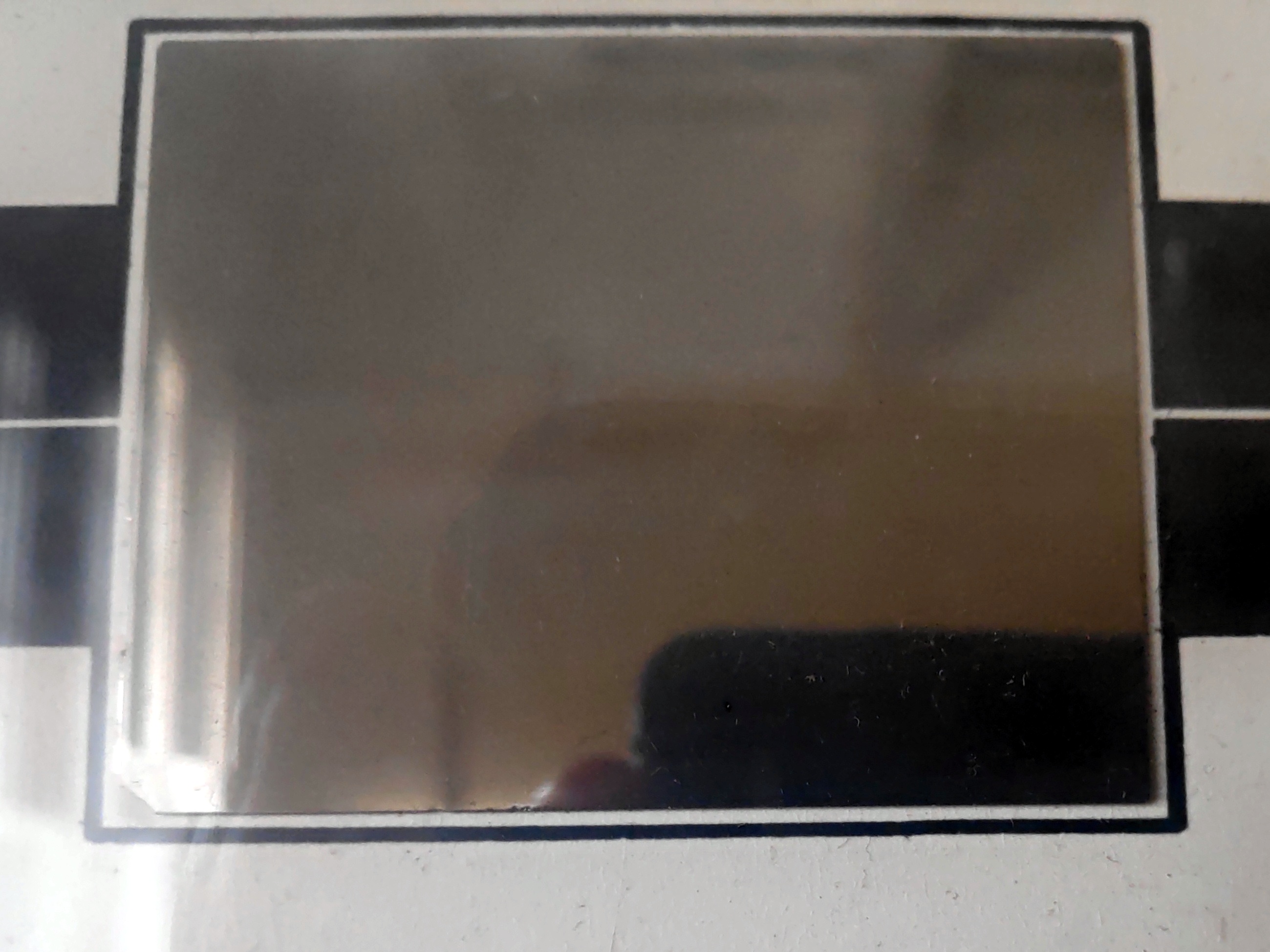

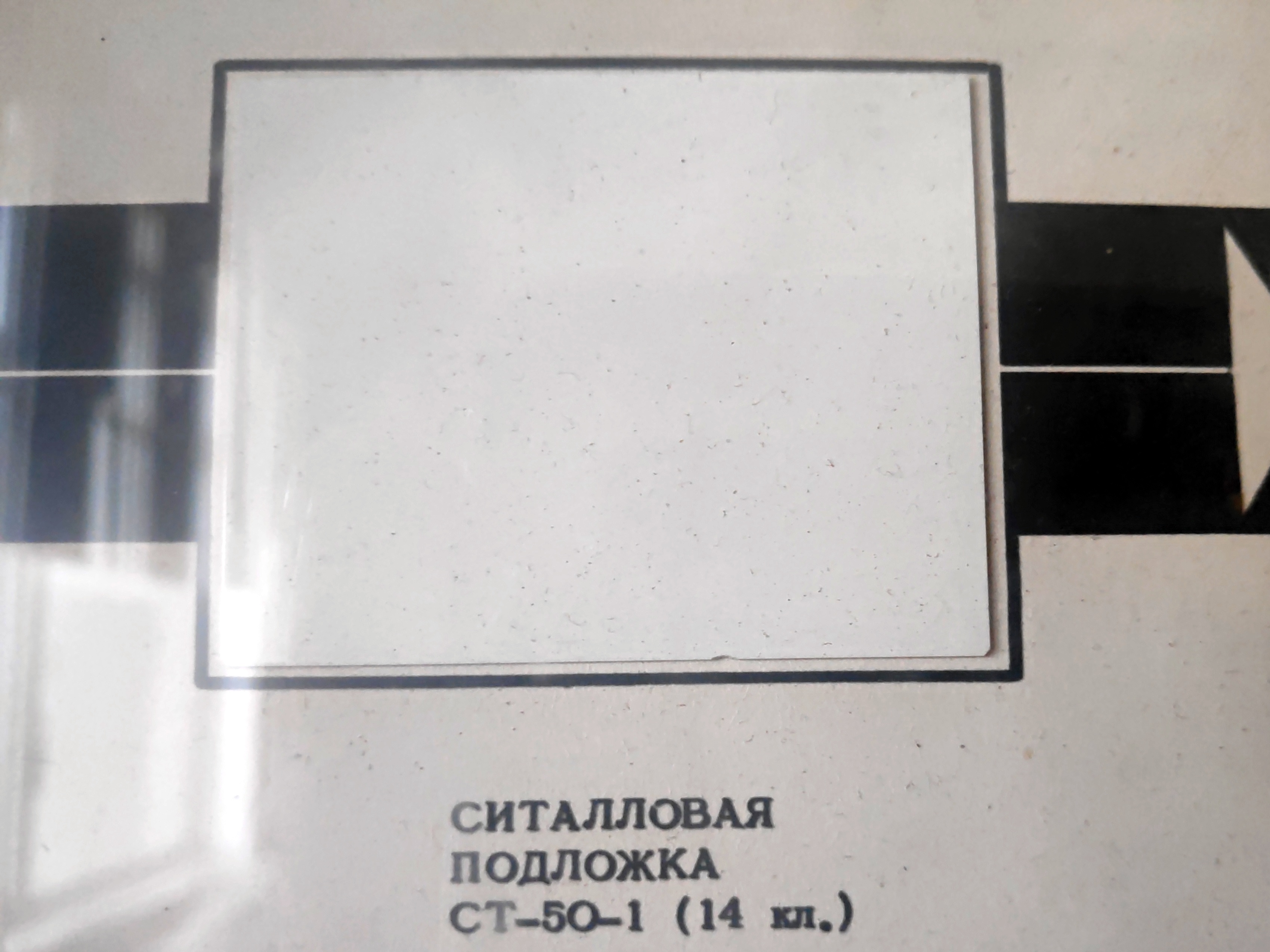

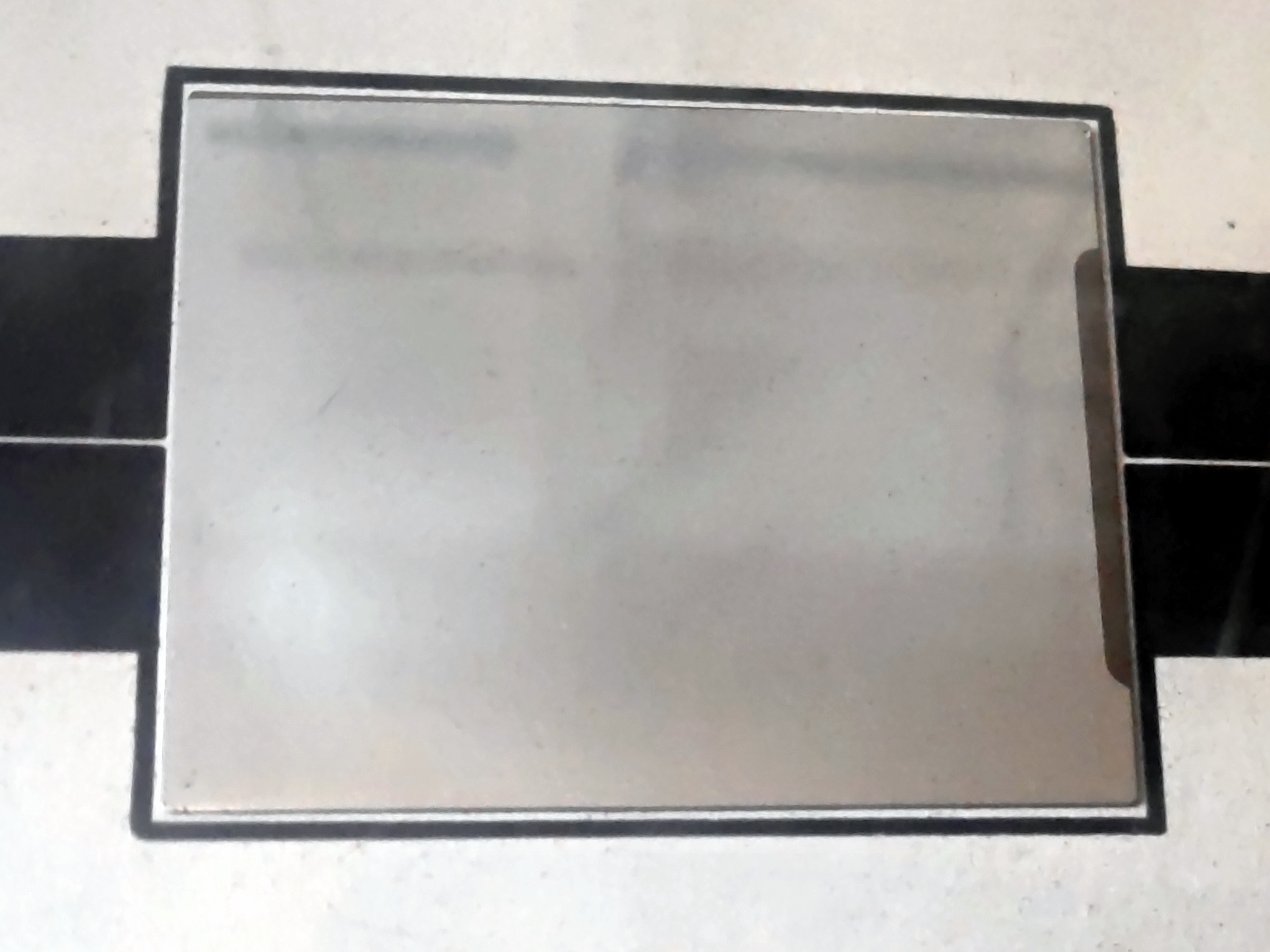

основа - ситалловая подложка СТ-50-1
нанесение плёнки тантала
методом катодного распыления

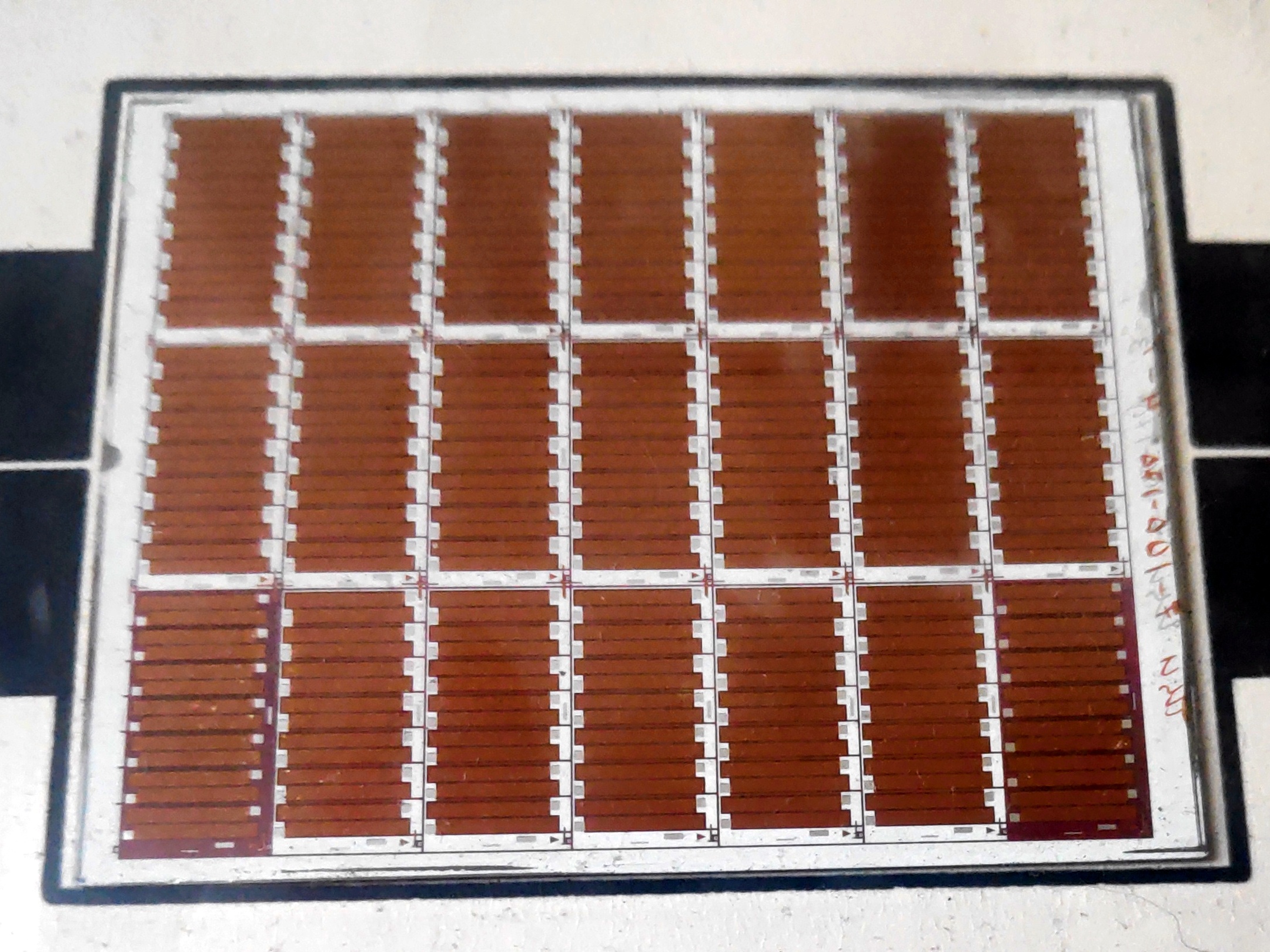

формирование нижних обкладок конденсаторов, резисторов, проводников, контактных площадок
методом фотолитографии тантала
образование диэлектрической плёнки
Ta2O5 (толщина 2000А) нижних обкладок конденсаторов
электролитическим окислением тантала
нанесение сплошного слоя алюминия (толщина 10000А) с подслоем ванадия
методом термического напыления в вакууме
изготовление верхних обкладок конденсаторов, проводников и контактных площадок
фотолитографией слоя Al-V
нанесение термическим напылением в вакууме
защитного слоя моноокиси германия
удаление излишков защитного слоя фотолитографией
монтаж активных элементов.

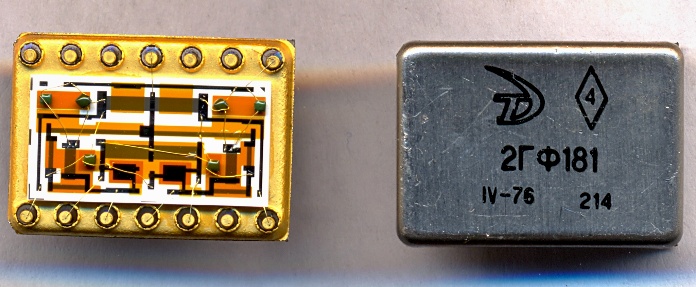

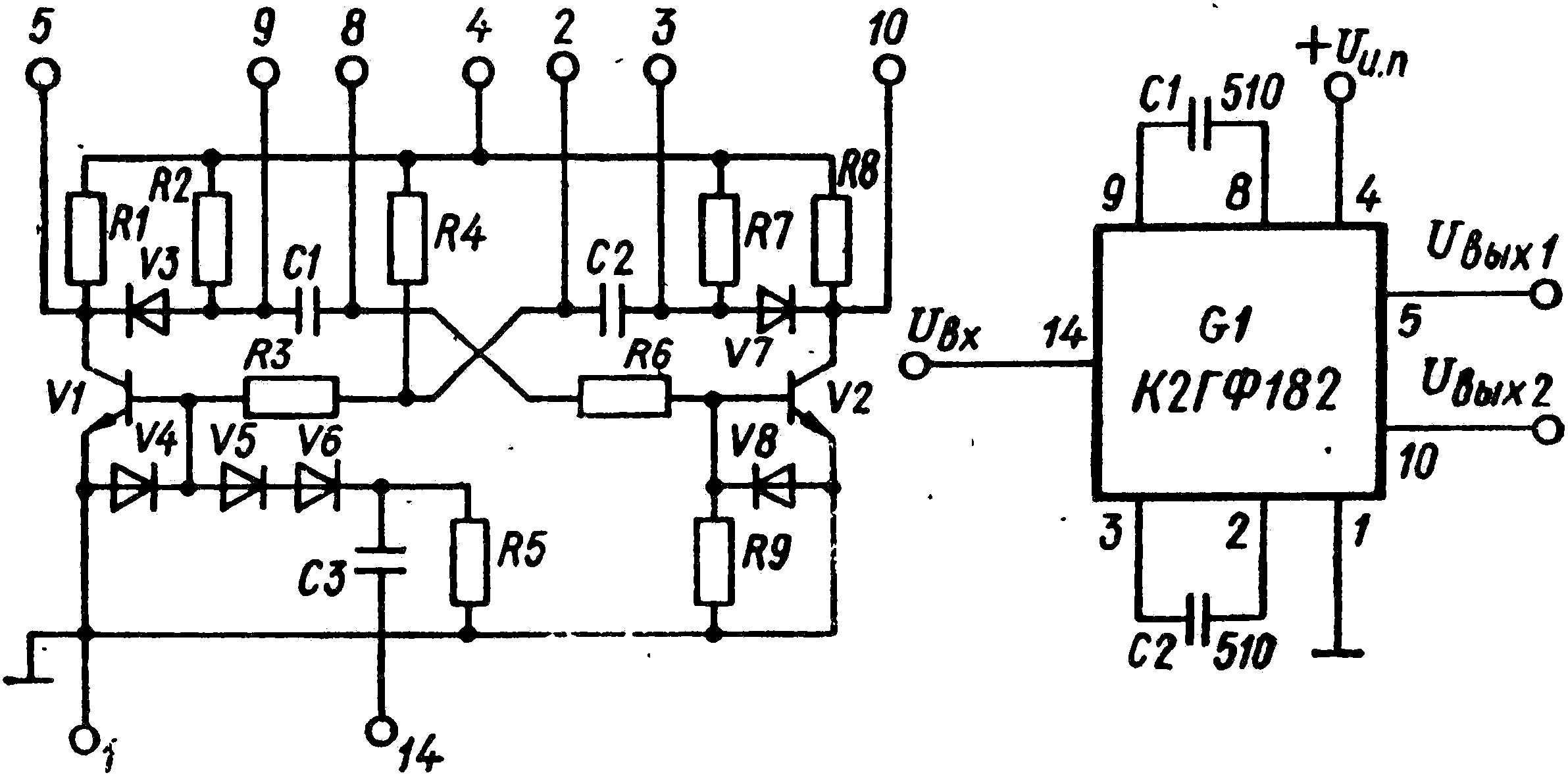

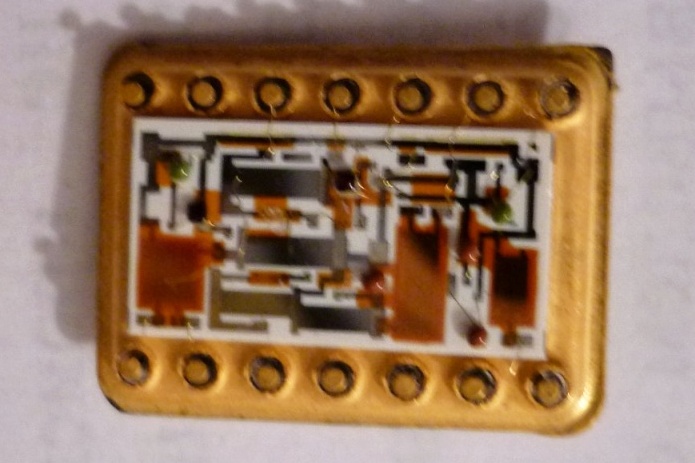

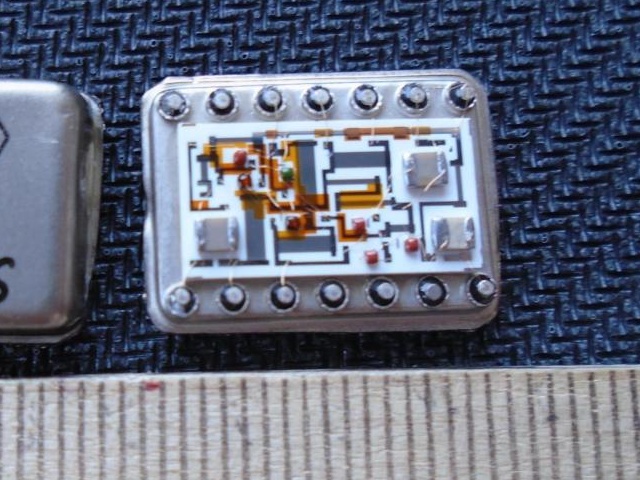

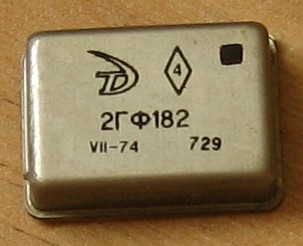

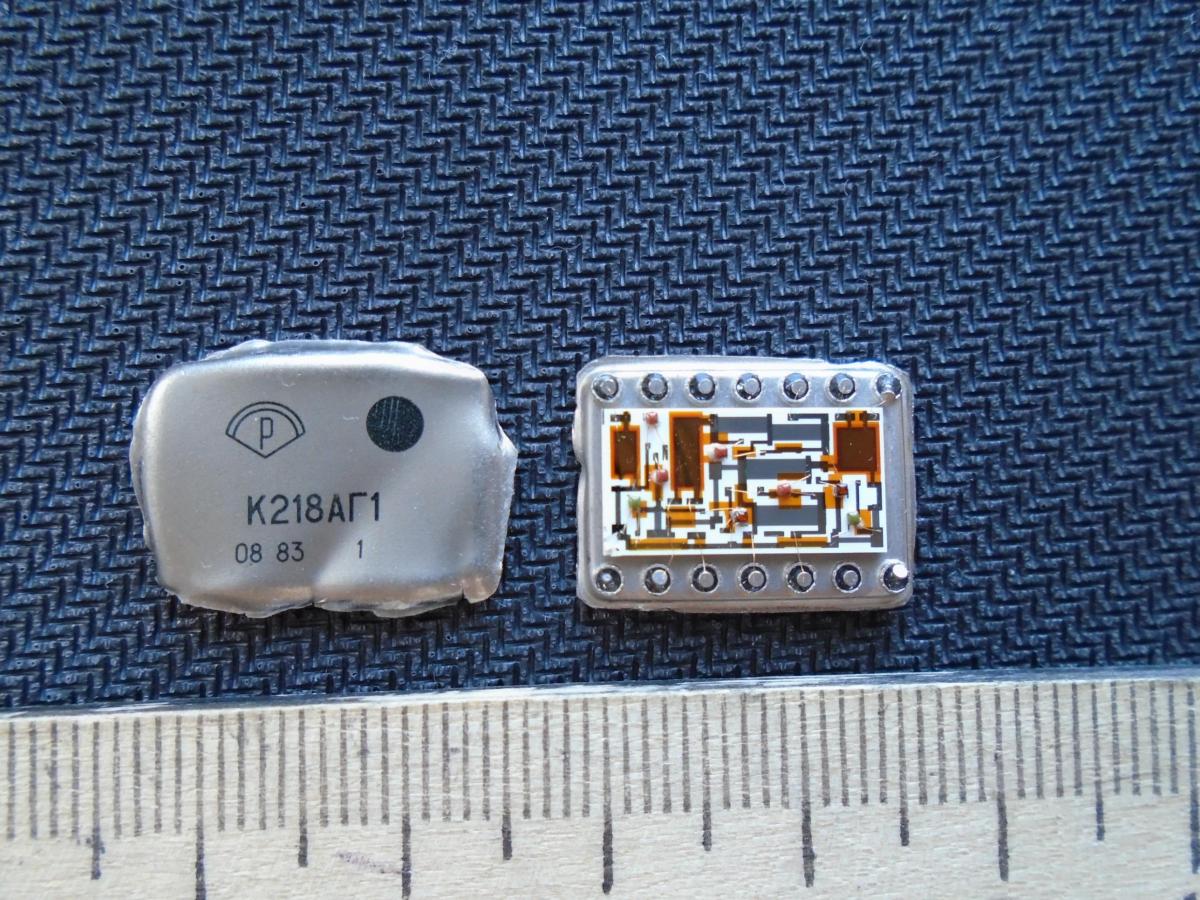

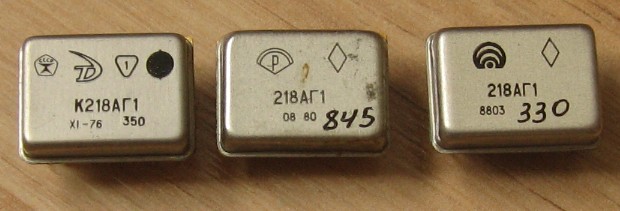

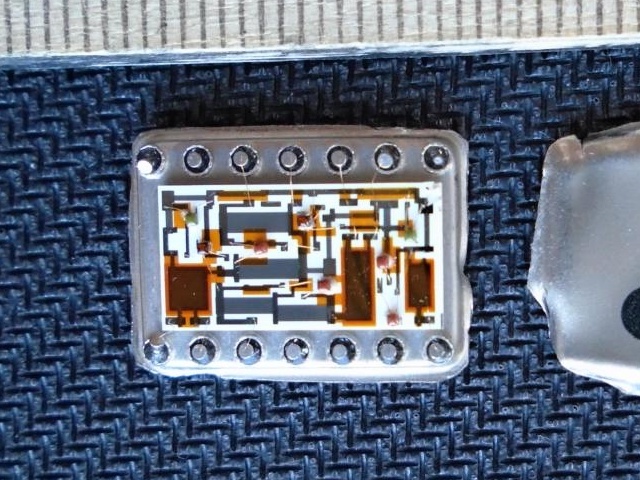

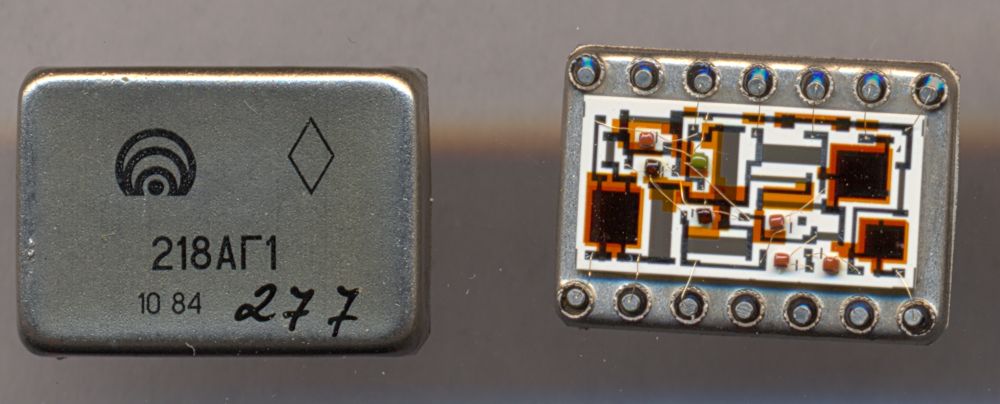

Ждущий мультивибратор. Справочный лист на нее. Старые выпуски назывались (К)2ГФ182.
 |
 |
(фото с форума Отечественная радиотехника XX века)
Интересно, что у образцов разных лет топология может весьма заметно отличаться:
(фото с Форума покупки радиодеталей)
(фото с Форума покупки радиодеталей)
(фото с Форума покупки радиодеталей)

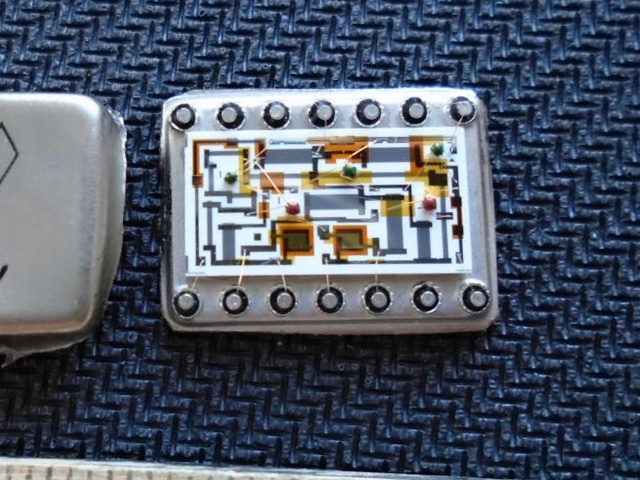

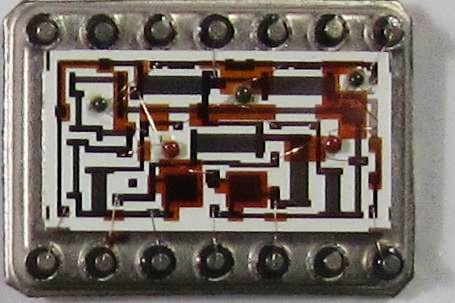

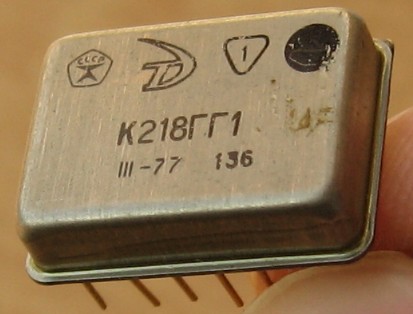

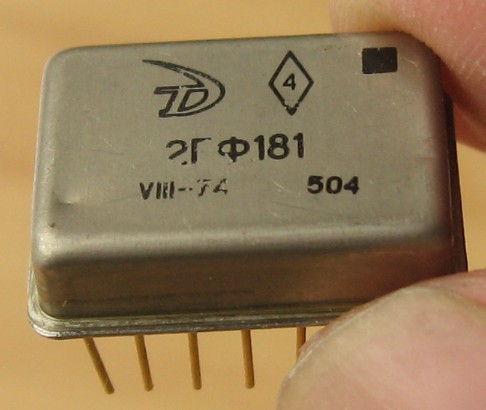

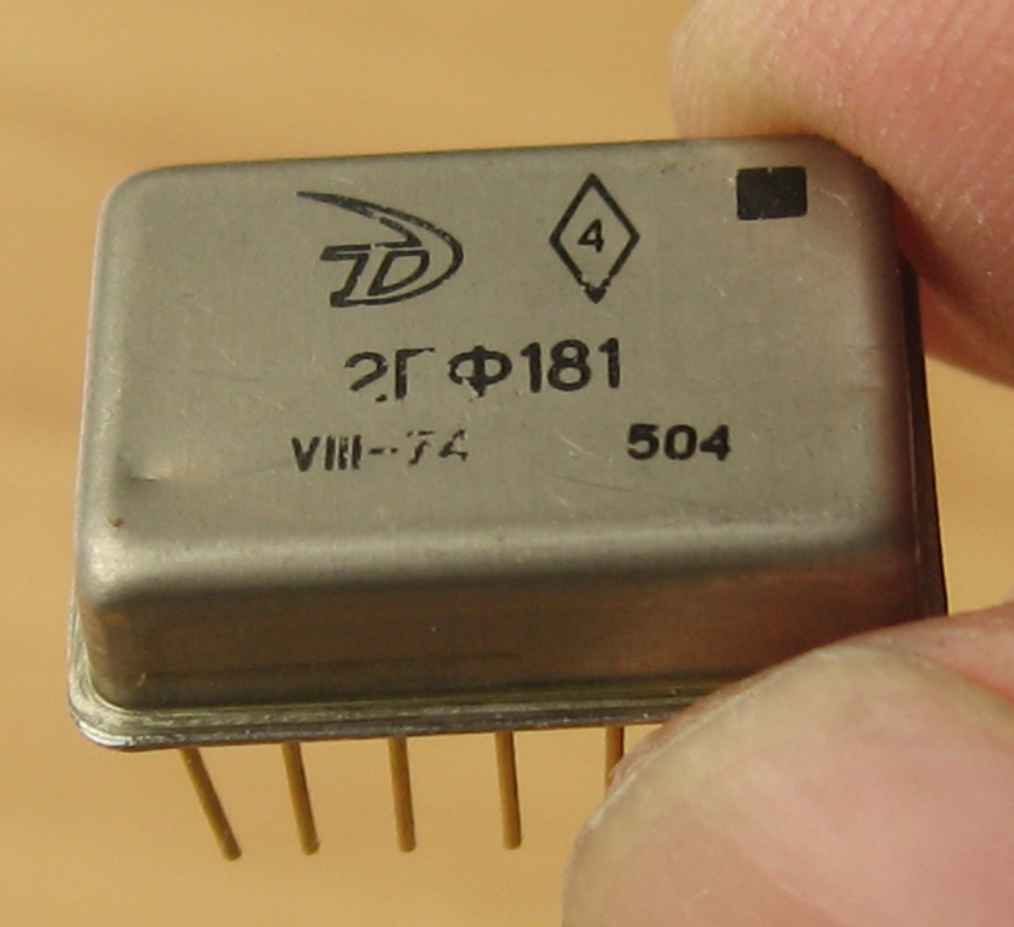

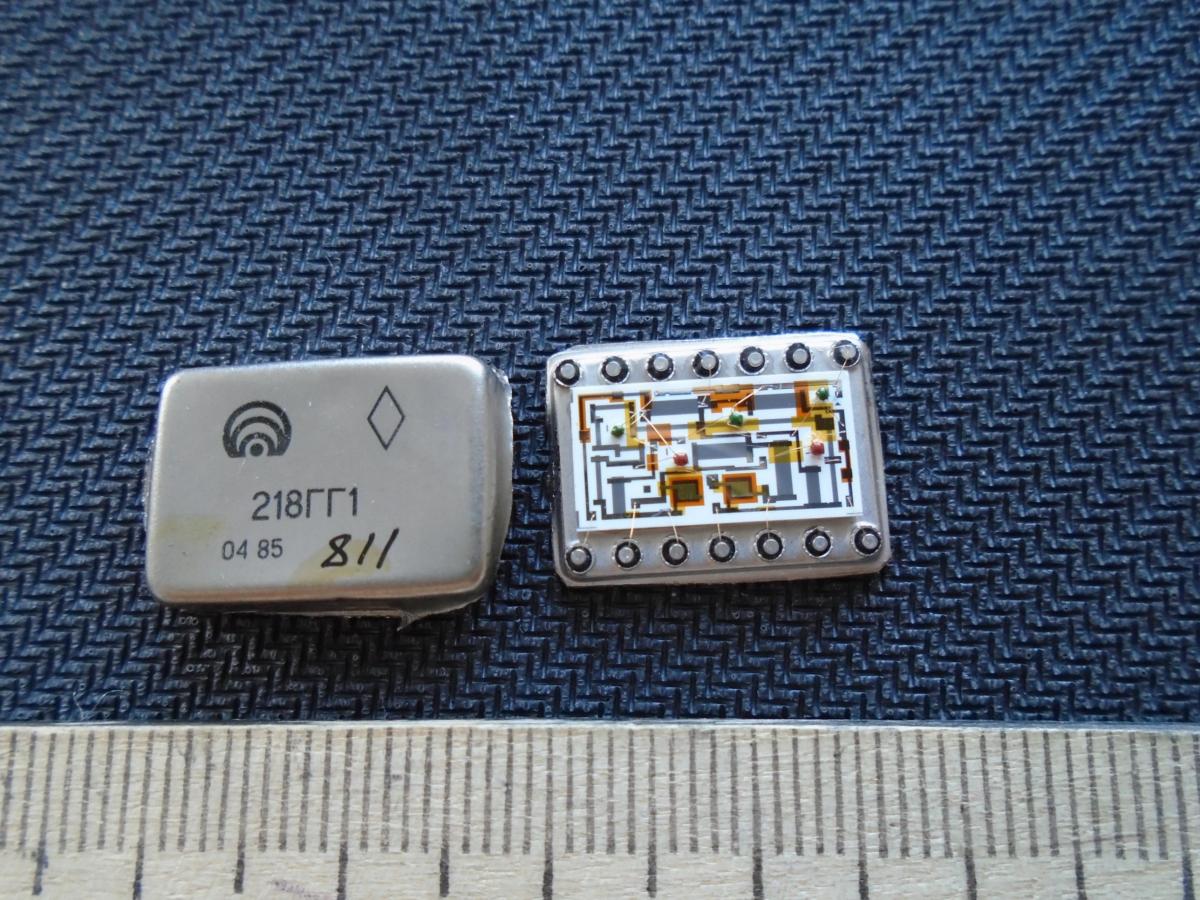

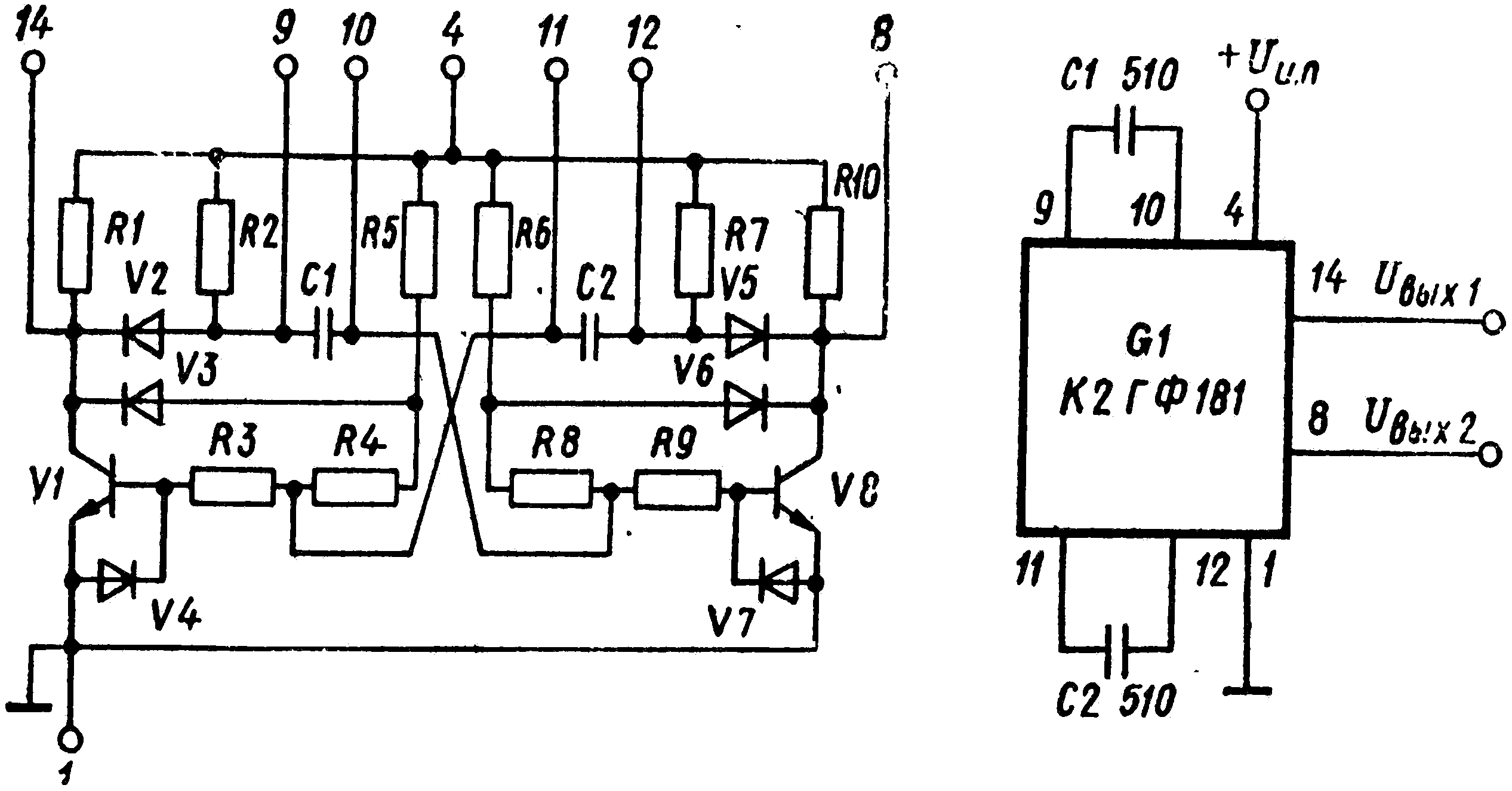

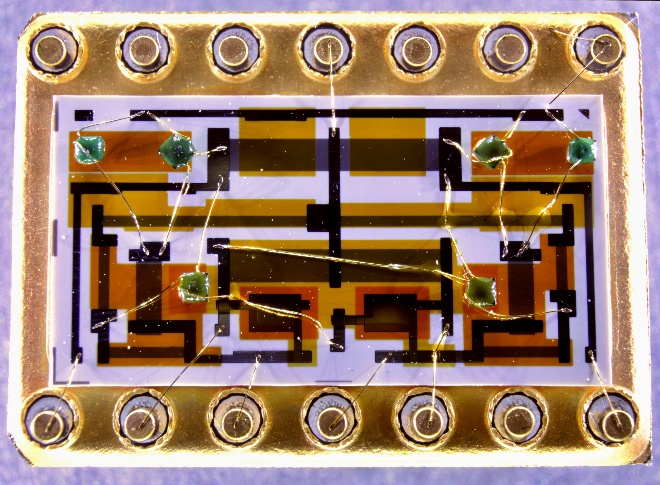

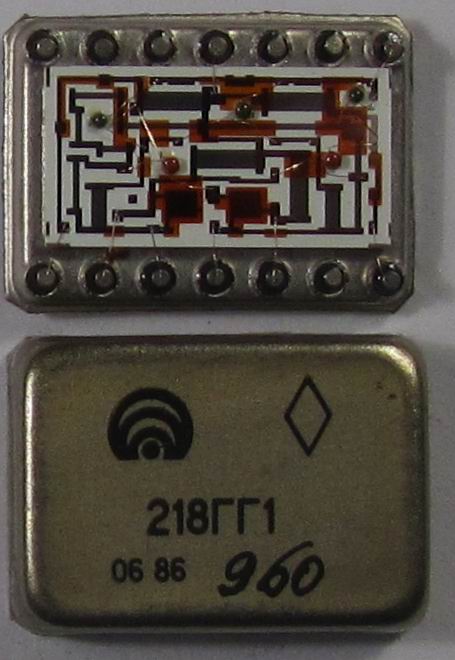

Автоколебательный мультивибратор (до 250 кГц). Справочный лист на нее. |
 |
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)
(фото с Форума радиодеталей)
(фото с Форума радиодеталей)

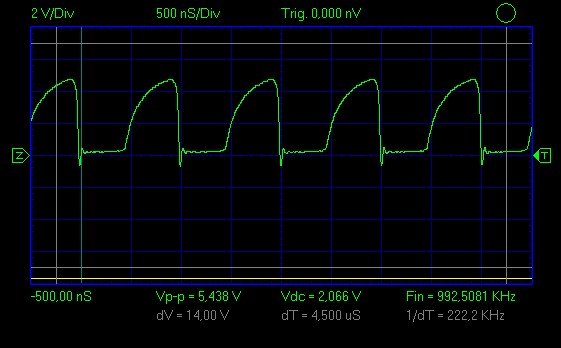

Результаты испытаний микросхемы "в натуре" от Сергея (5В без обвязки) :

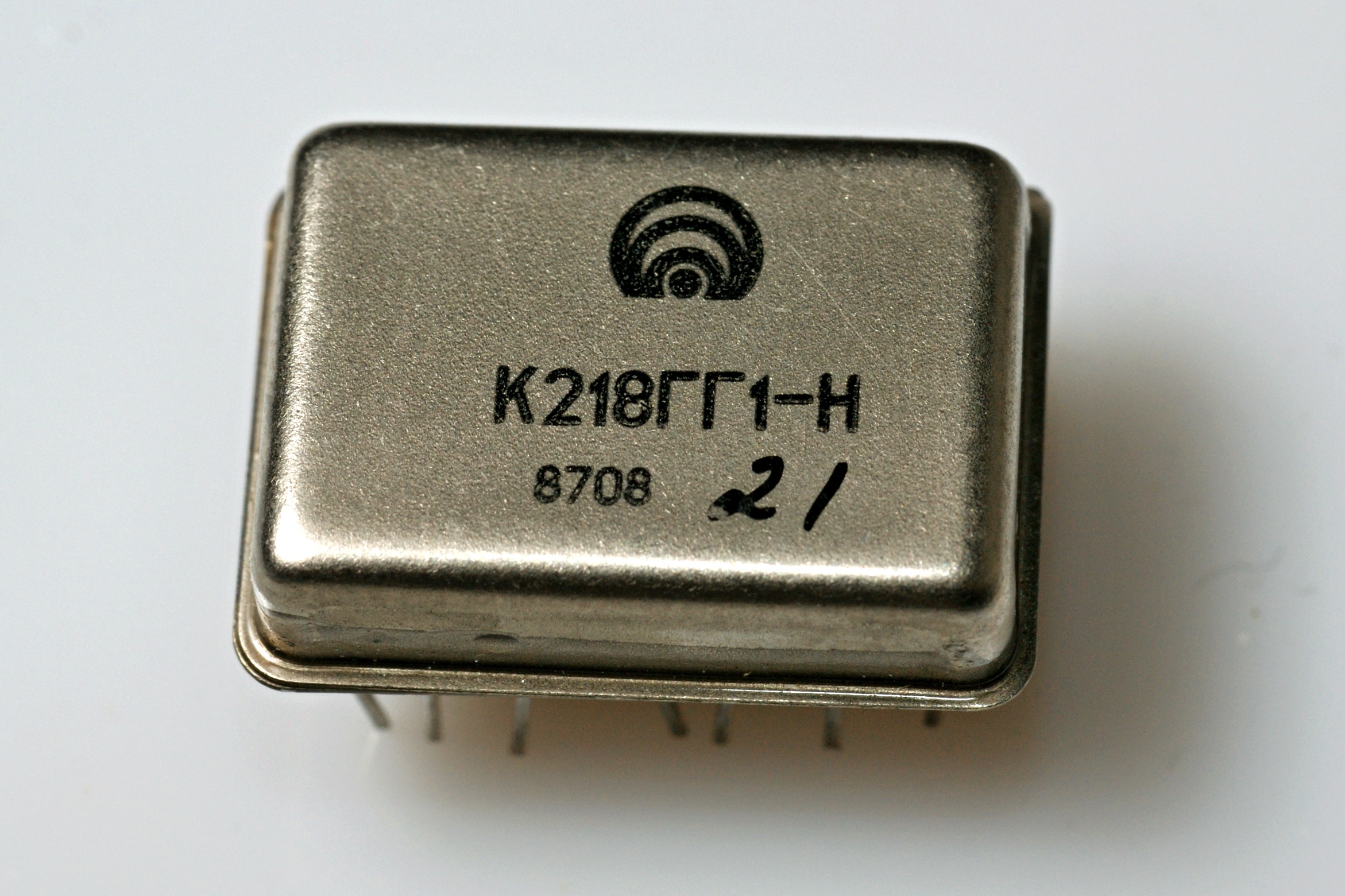

Интересный экземпляр, с буквой Н в названии. Результат замены золота на алюминий?:

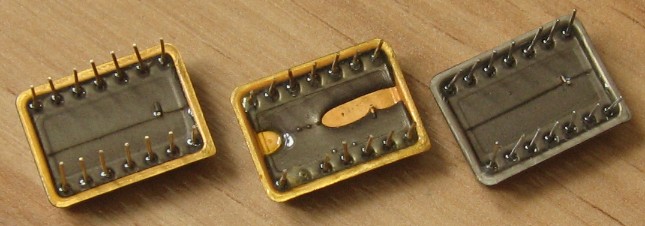

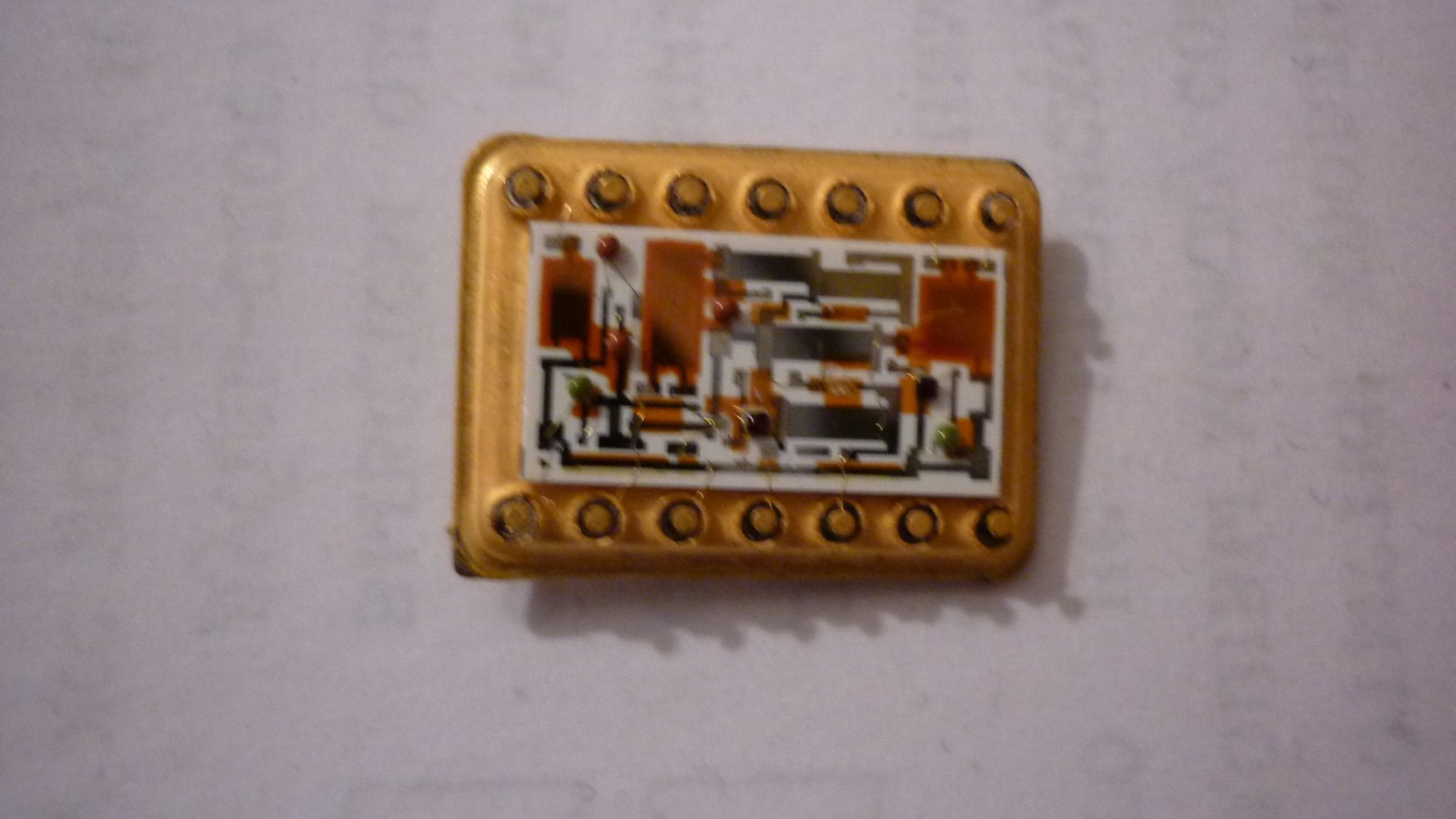

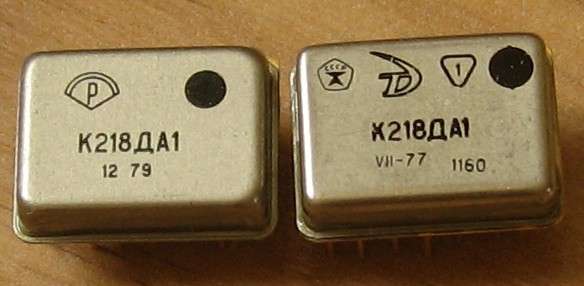

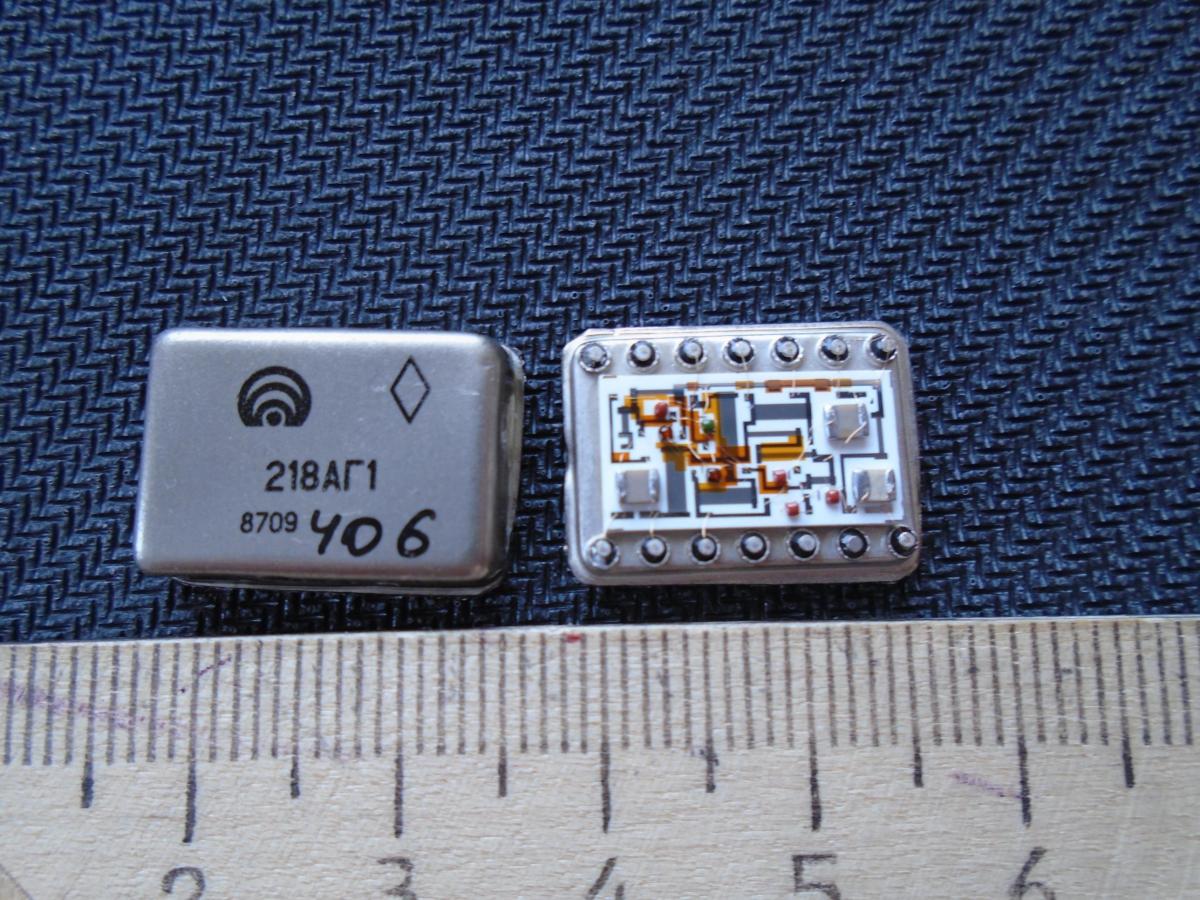

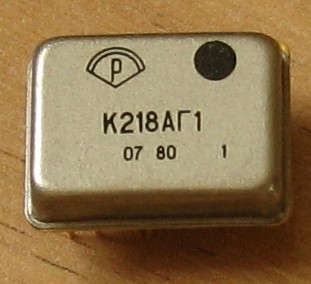

Амплитудный детектор. Справочный лист на нее.

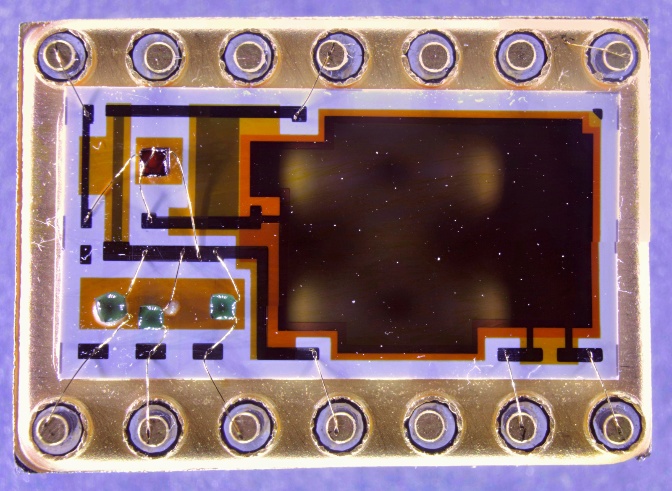

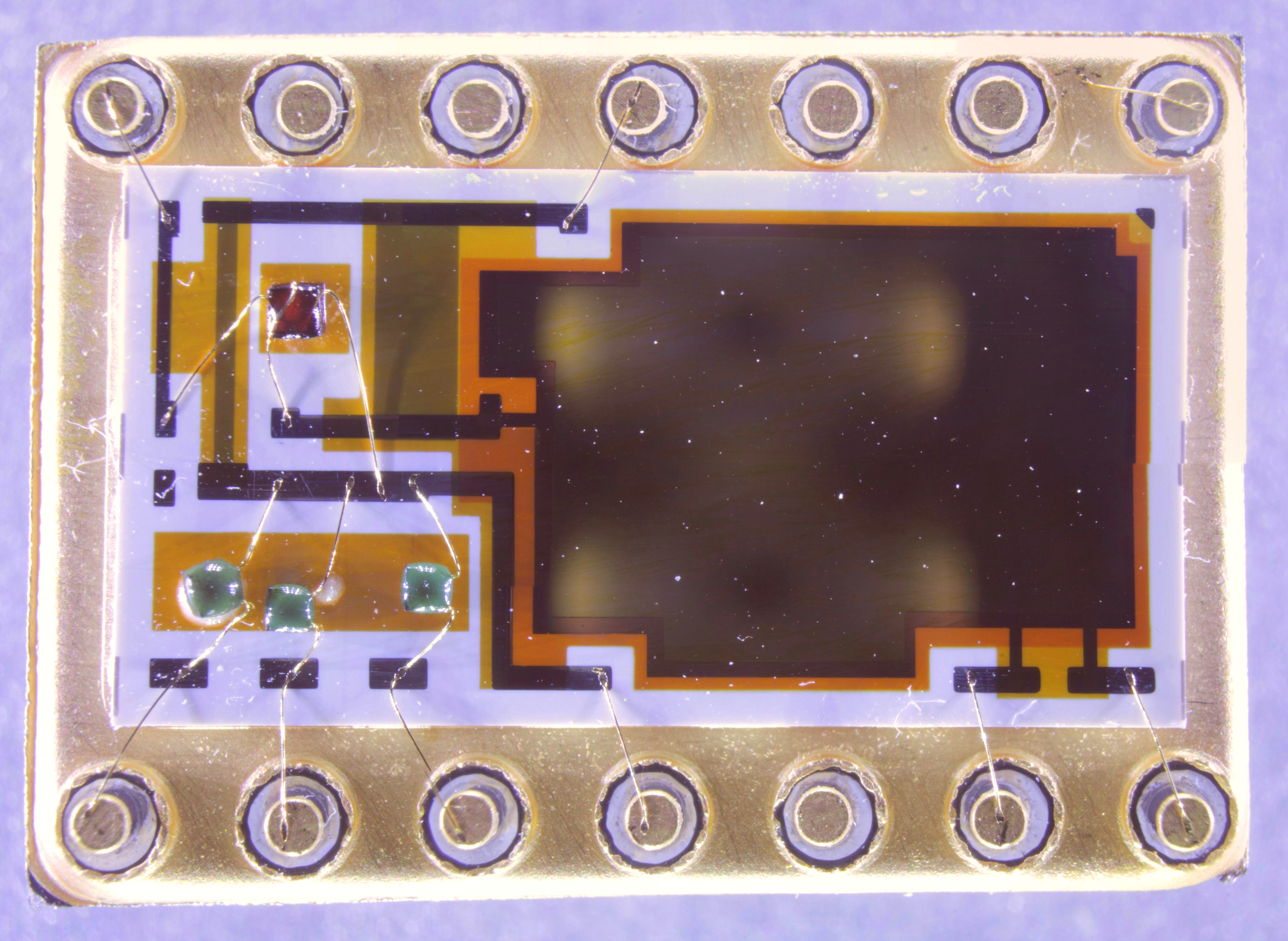

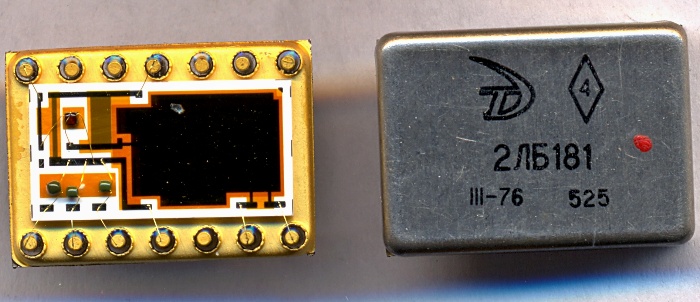

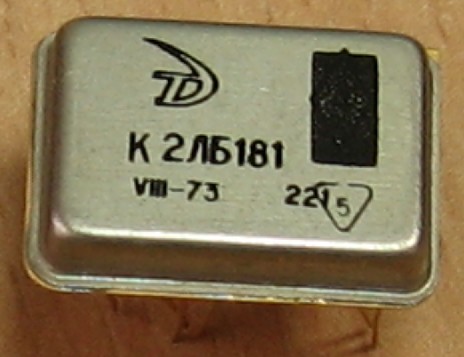

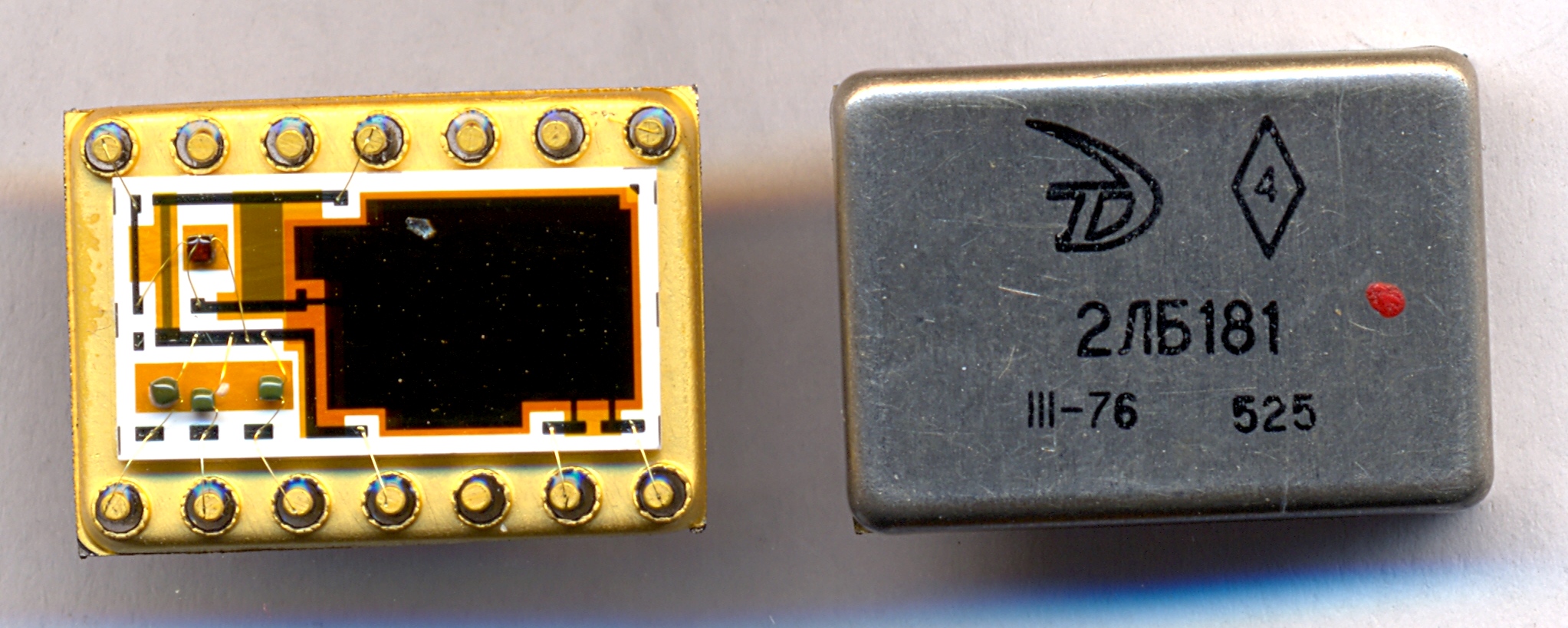

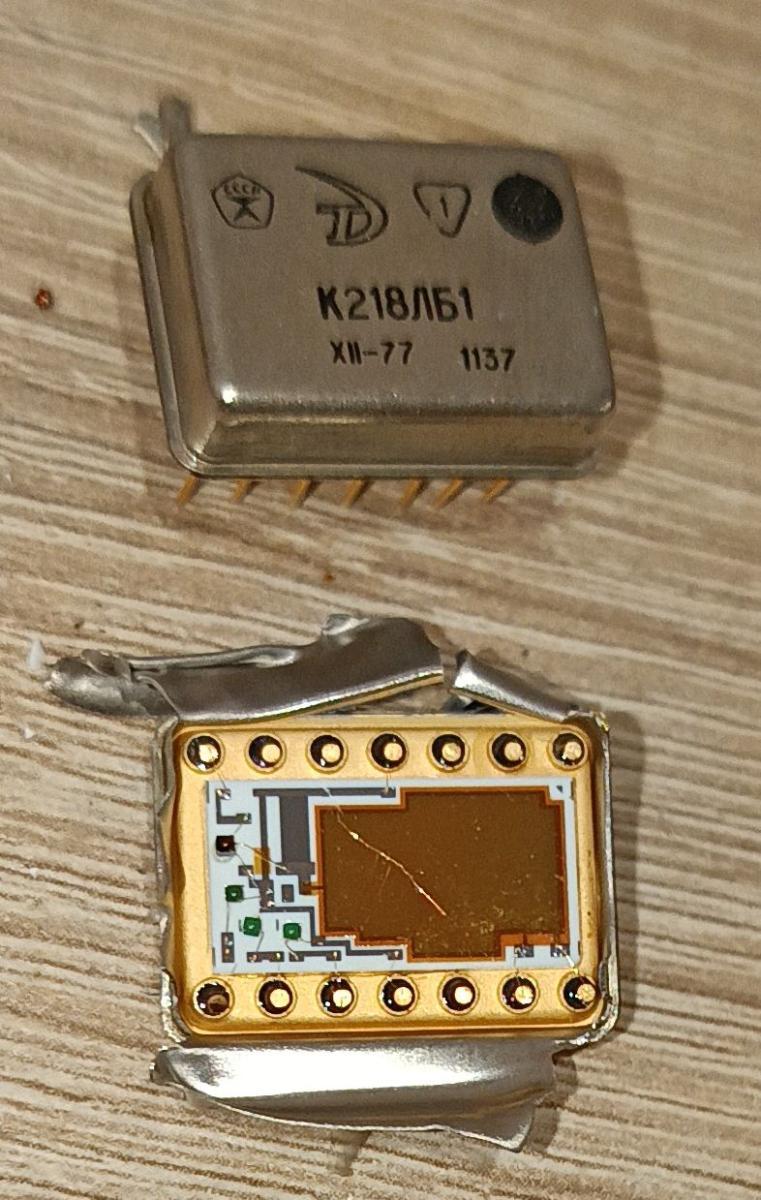

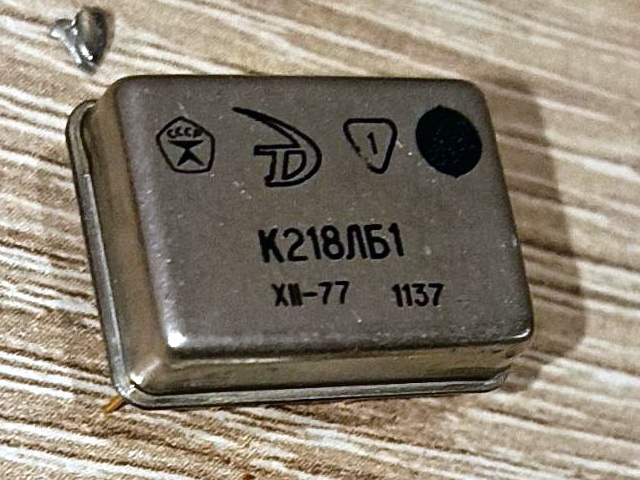

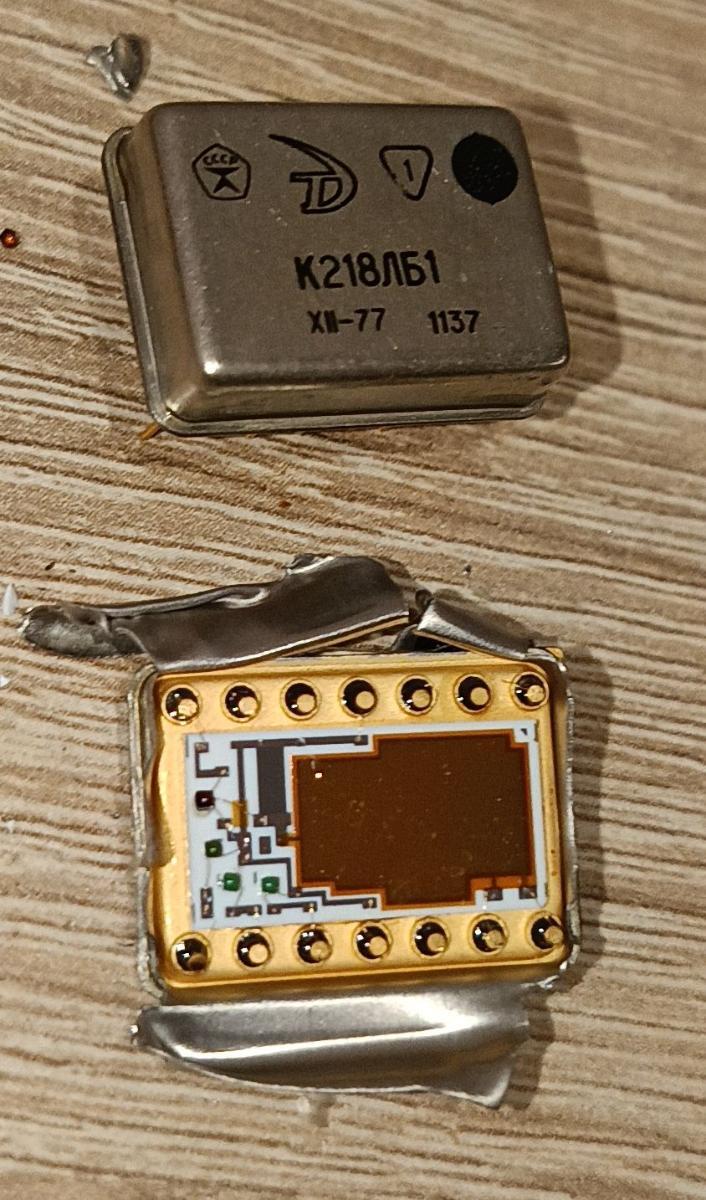

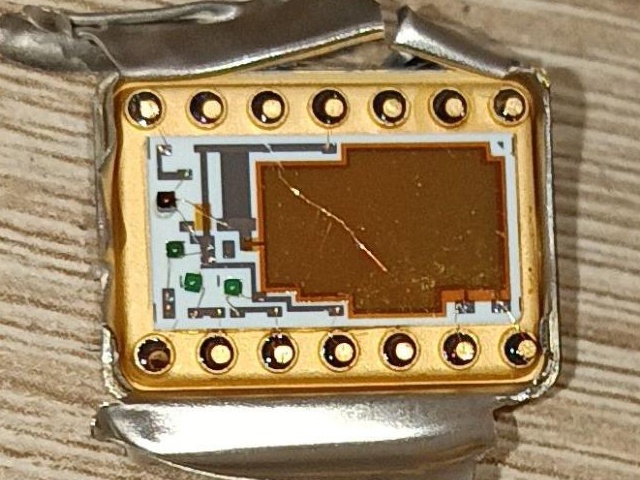

| В одних источниках
эта микросхема именуется как логический элемент И-НЕ/ИЛИ-НЕ,
в других - схема совпадения положительных импульсов. Здесь проявляется дуализм этой серии, в которой смешаны аналоговые и цифровые элементы так, что иногда трудно понять, кто именно перед нами :))) Справочный лист на нее. |
 |
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)

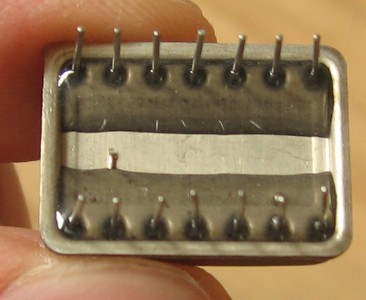

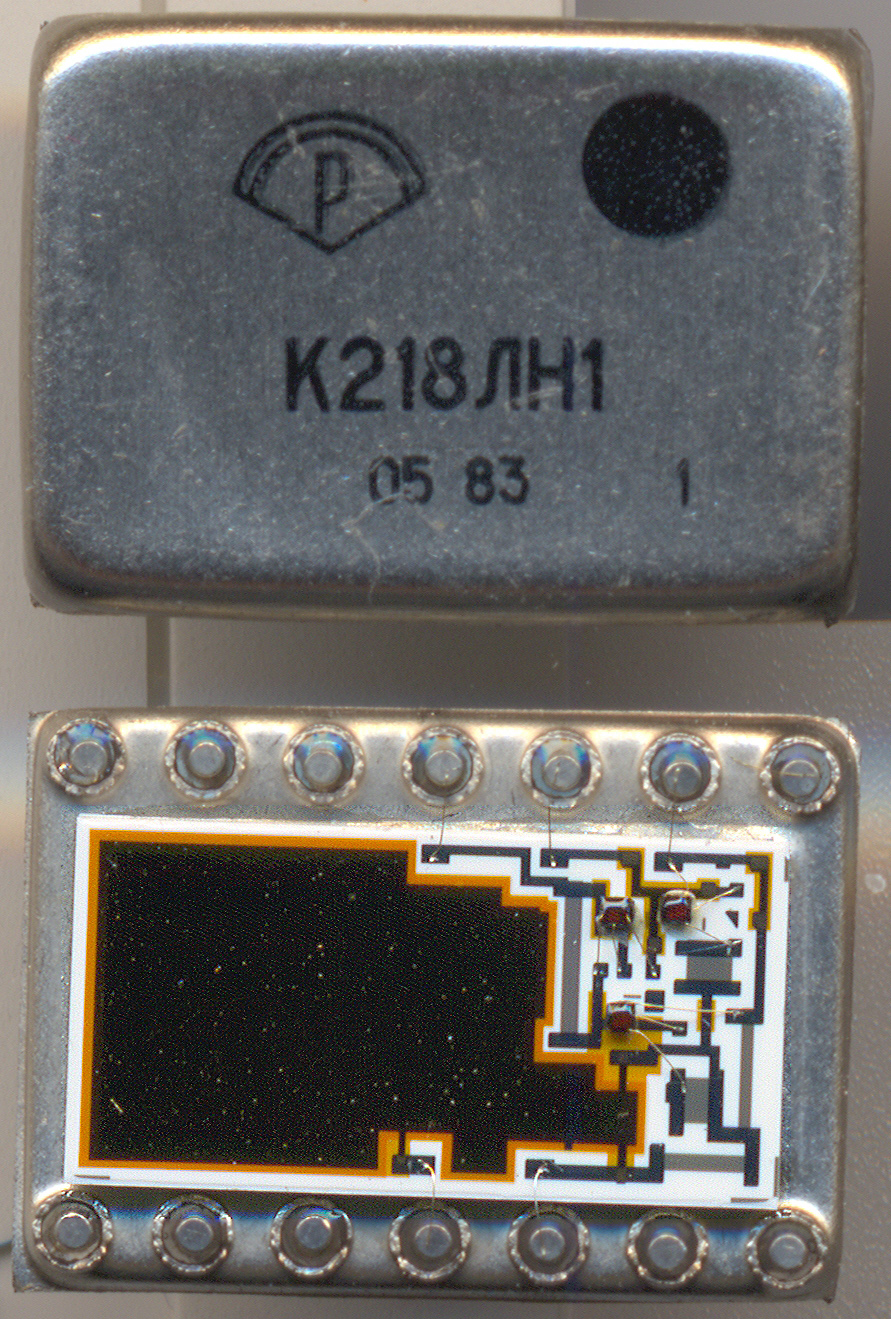

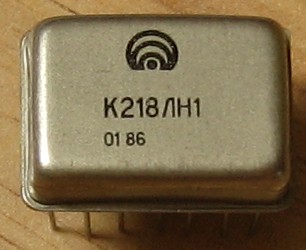

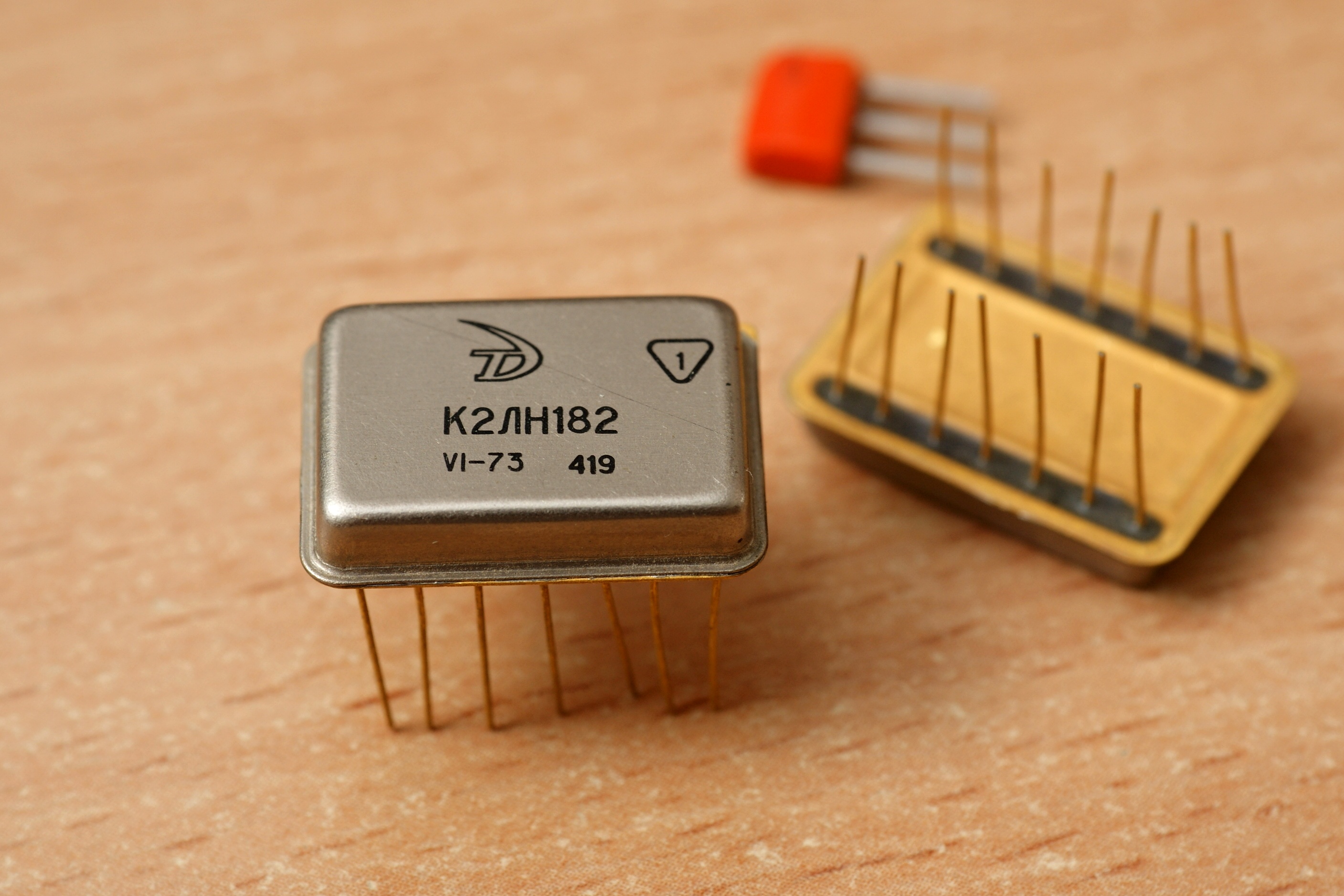

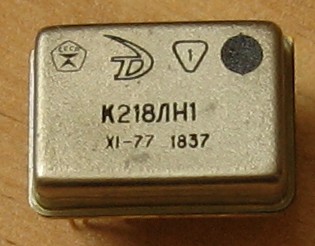

| ДТЛ-элемент НЕ (инвертор положительных импульсов).
Справочный лист на нее. |
 |
 |
 |
(фото Александра Назаренко)

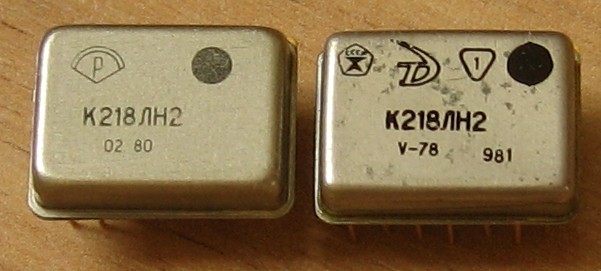

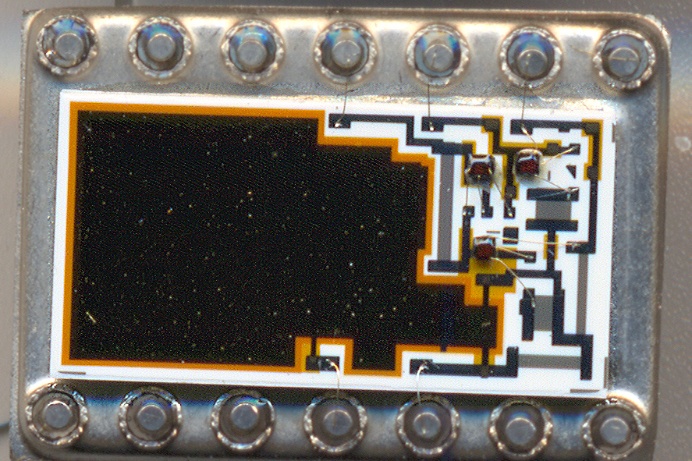

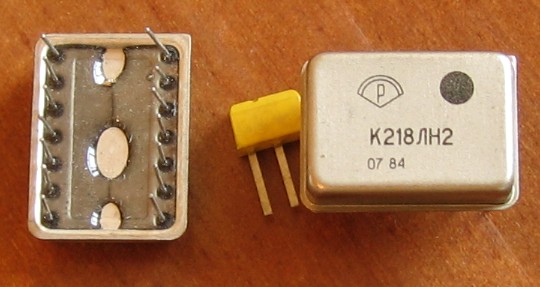

ДТЛ-элемент НЕ (инвертор отрицательных импульсов). Справочный лист на нее.

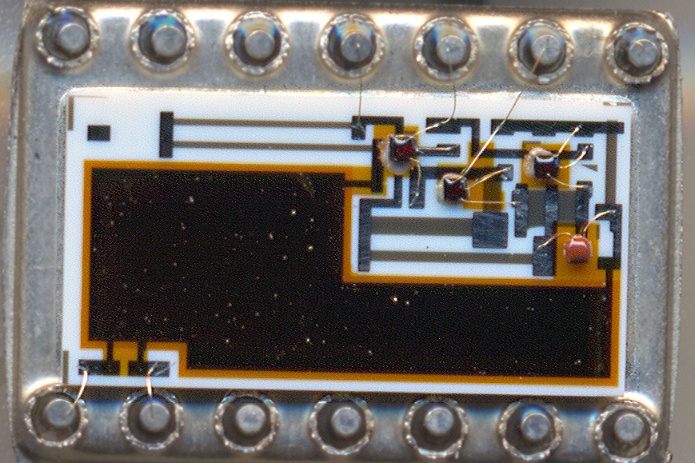

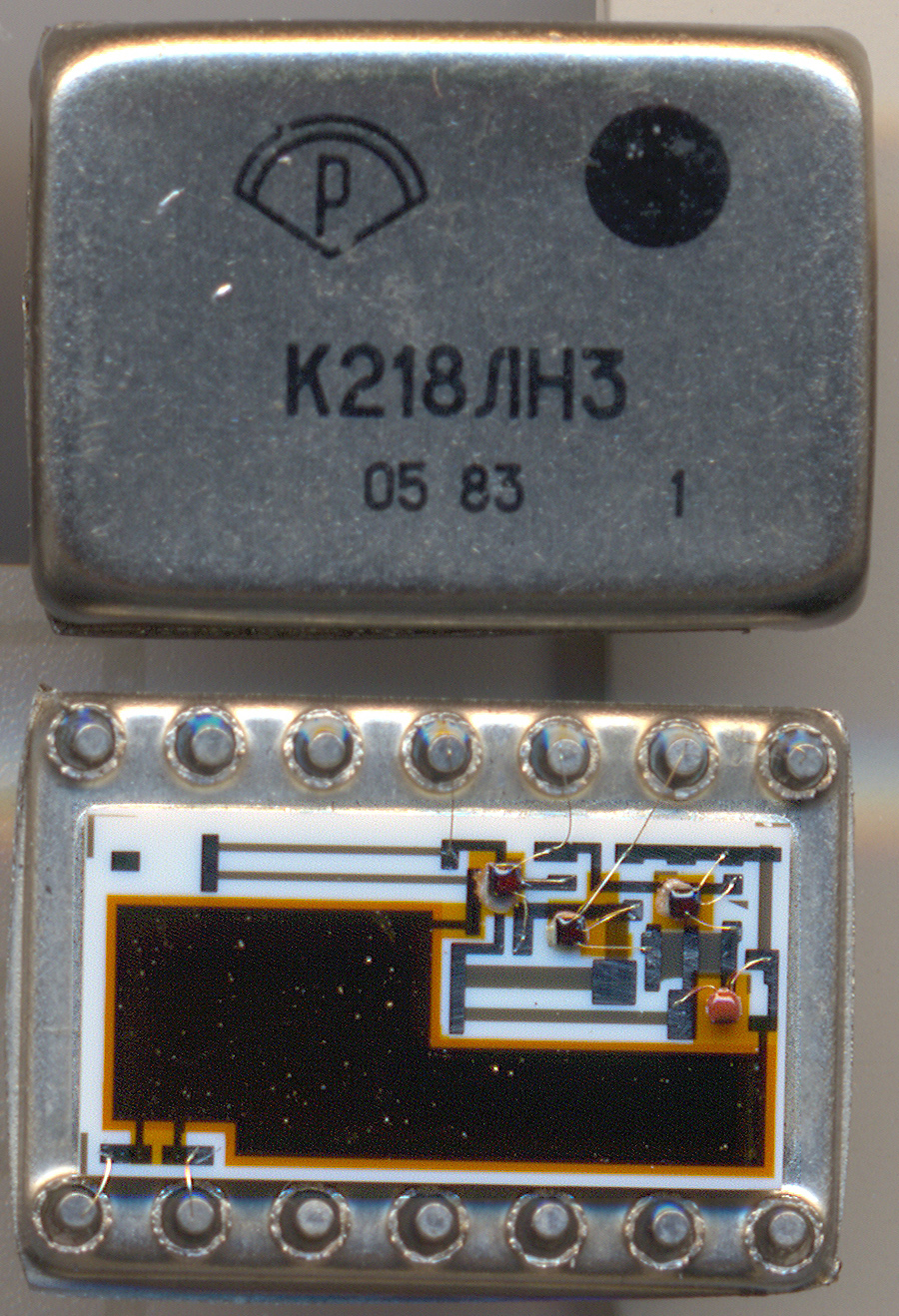

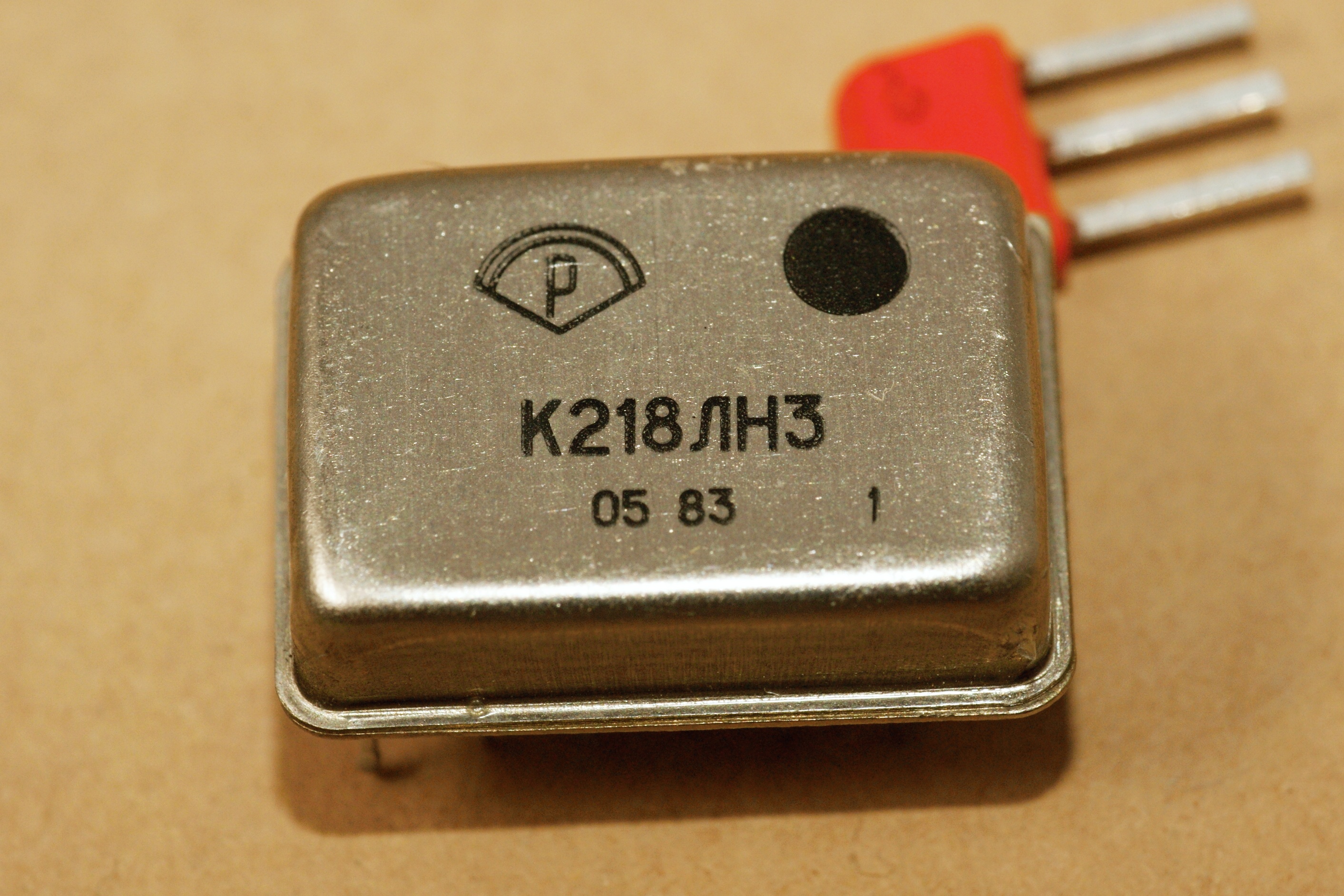

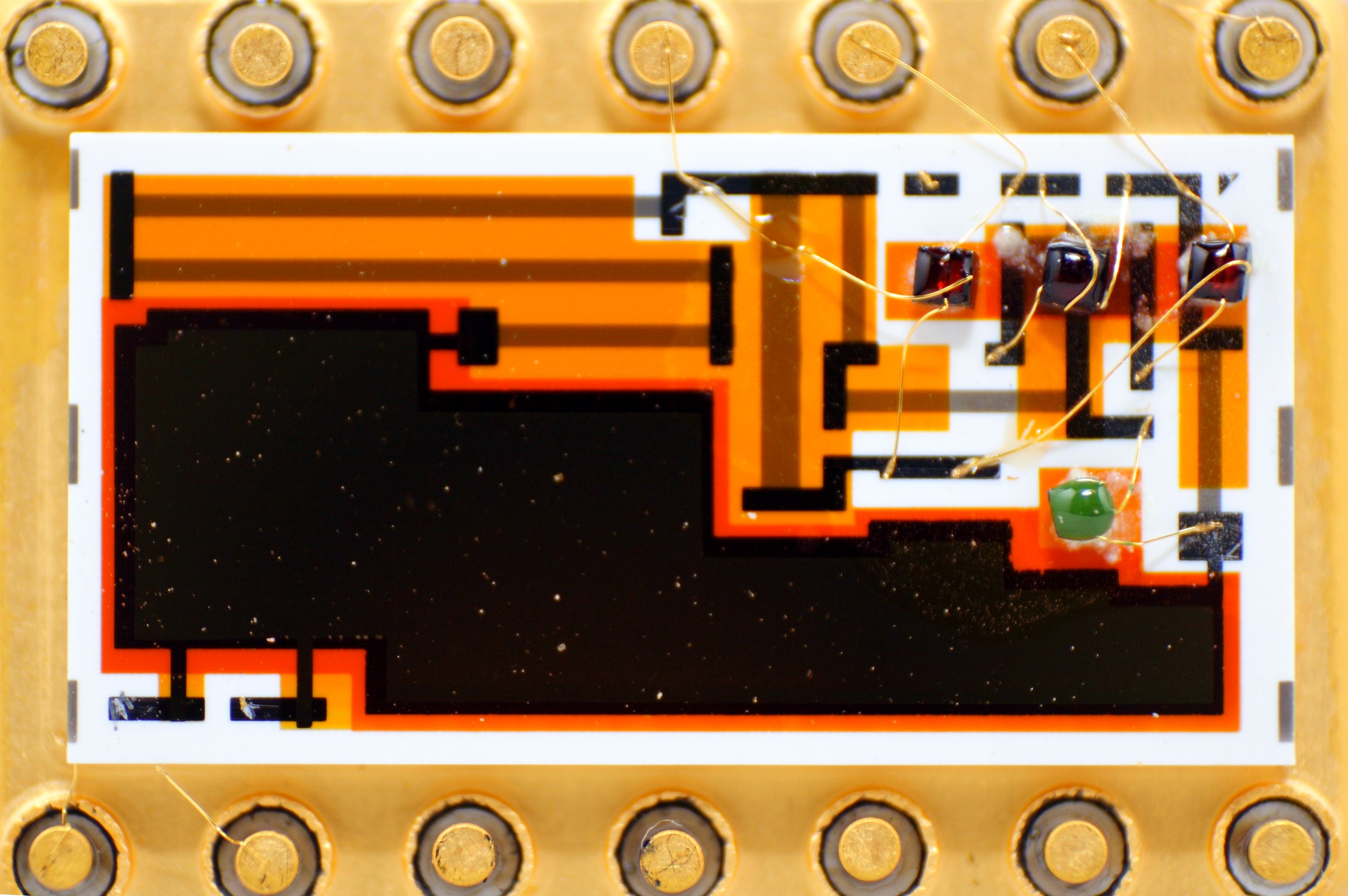

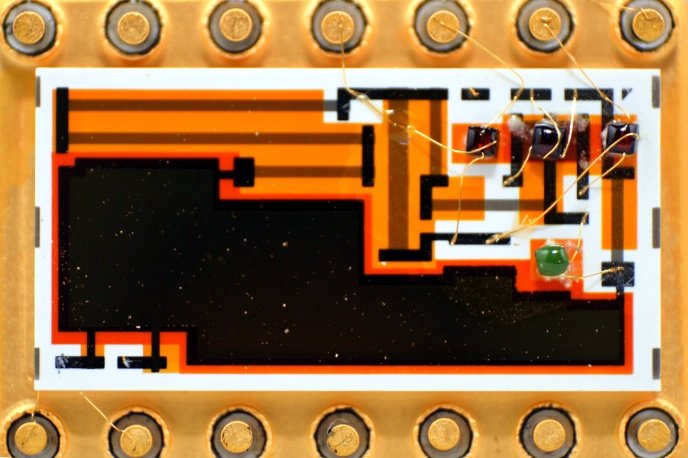

ДТЛ-элемент НЕ (инвертор отрицательных импульсов малых амплитуд). Справочный лист на нее.
(фото с форума Радиокартинки)
(фото Александра Назаренко)

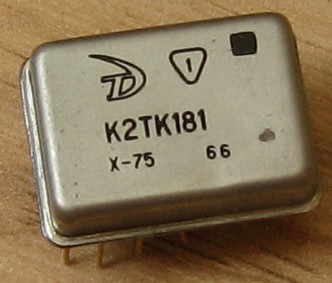

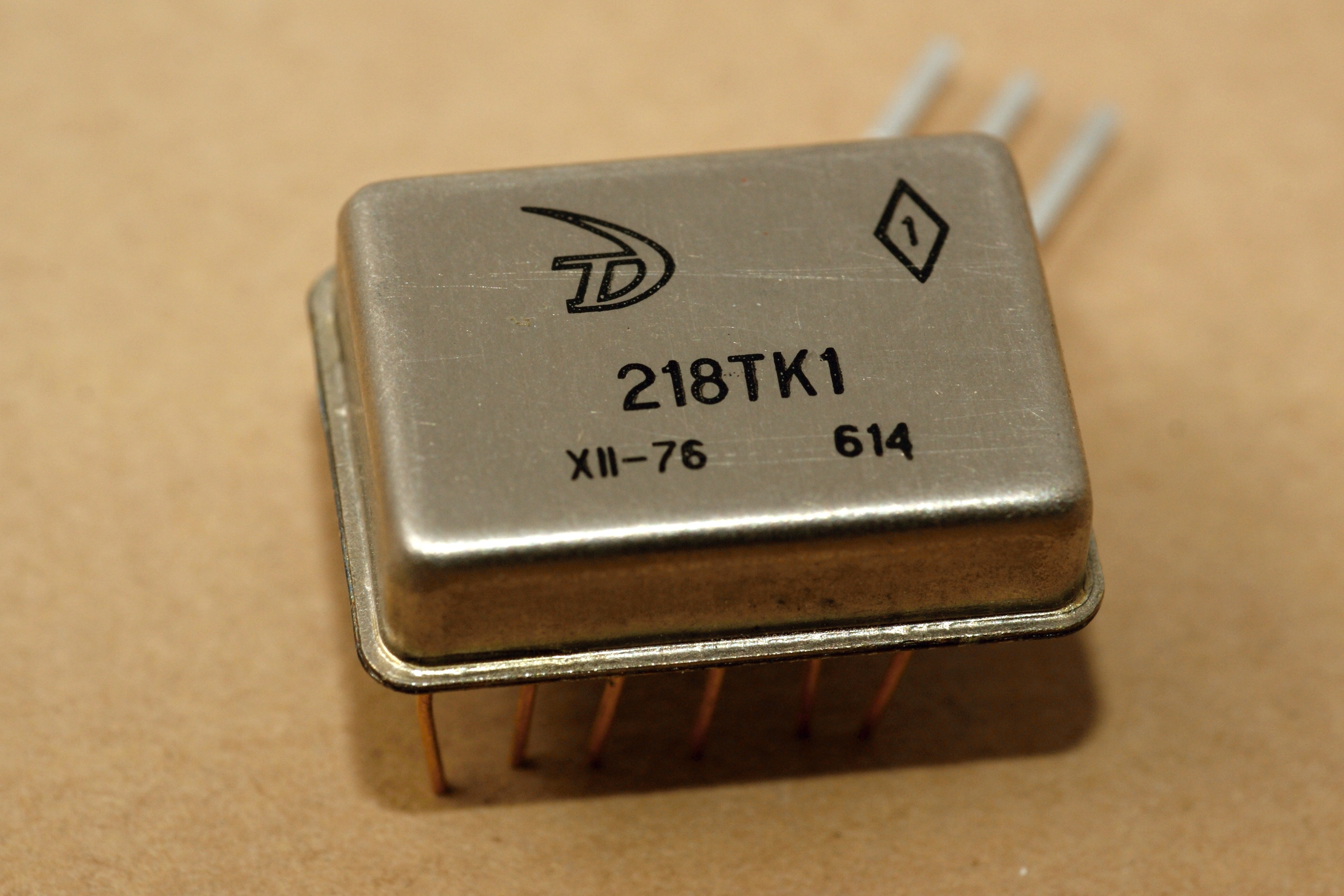

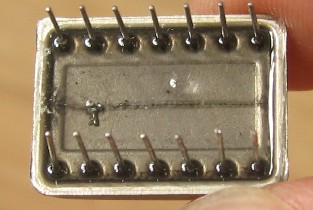

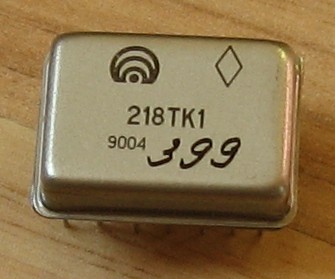

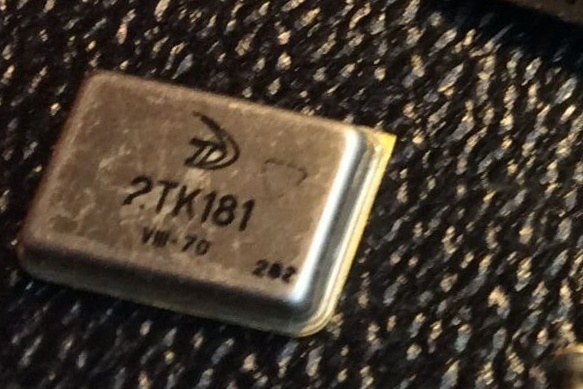

| Триггер с комбинированным запуском (RST).
Справочный лист на нее. Первоначальное название - 15МД11, ну а в дальнейшем была переименована в К218ТК1. |
 |
(фото с аукциона Мешок)
 |
 |

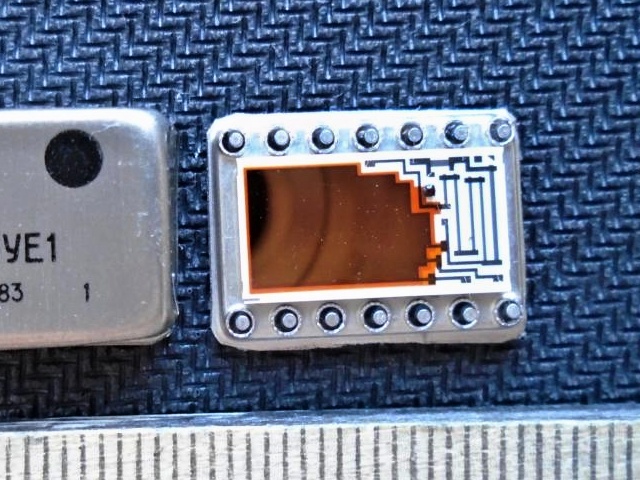

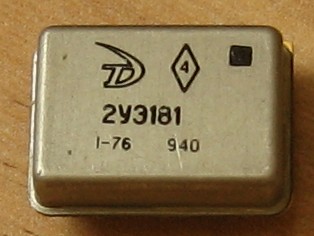

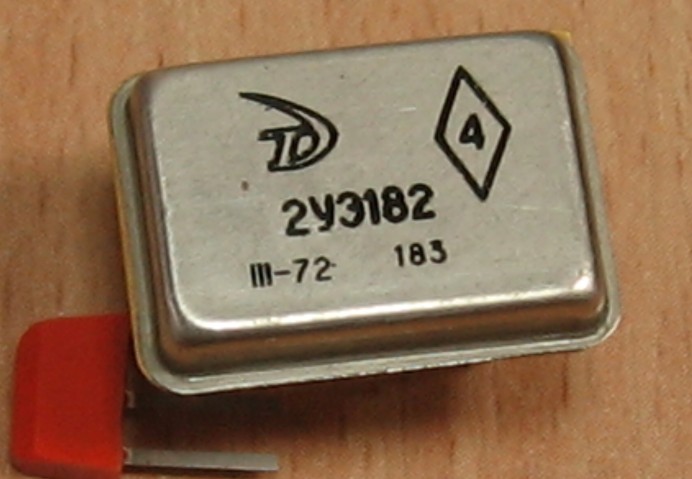

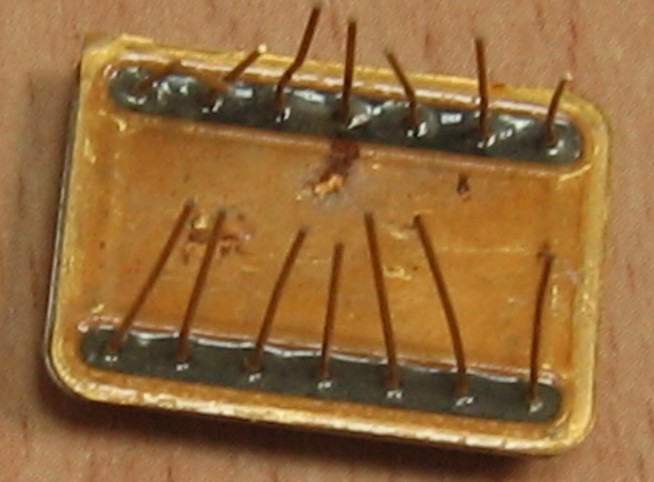

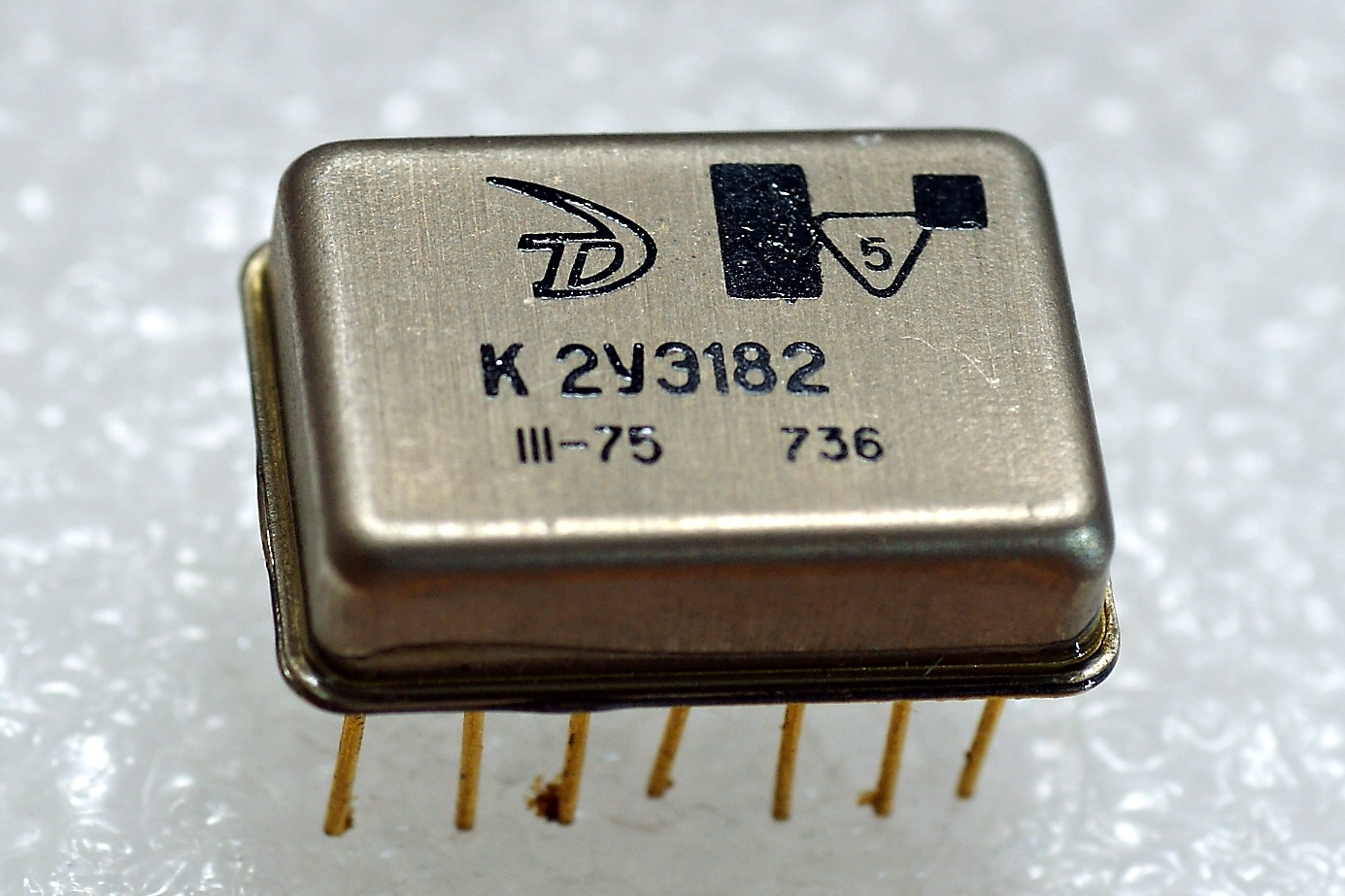

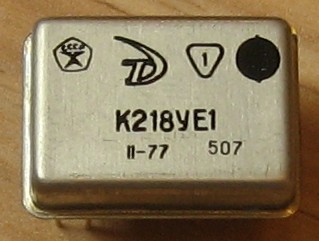

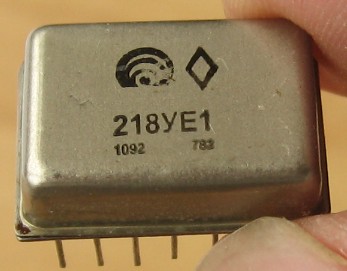

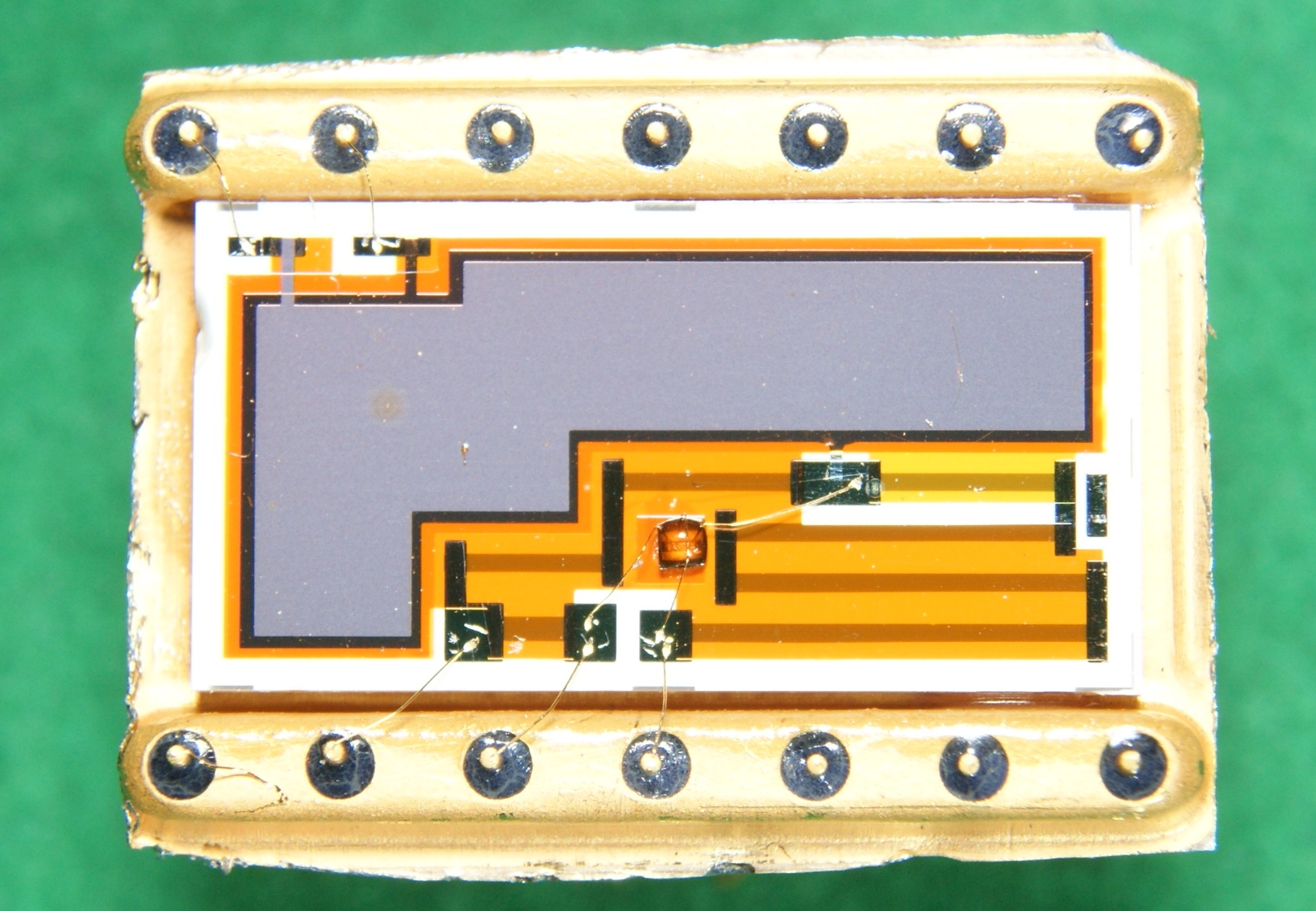

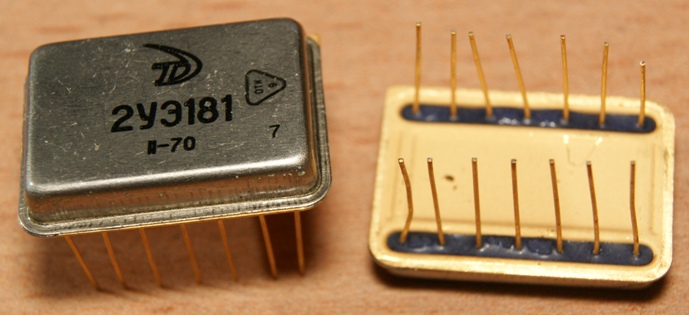

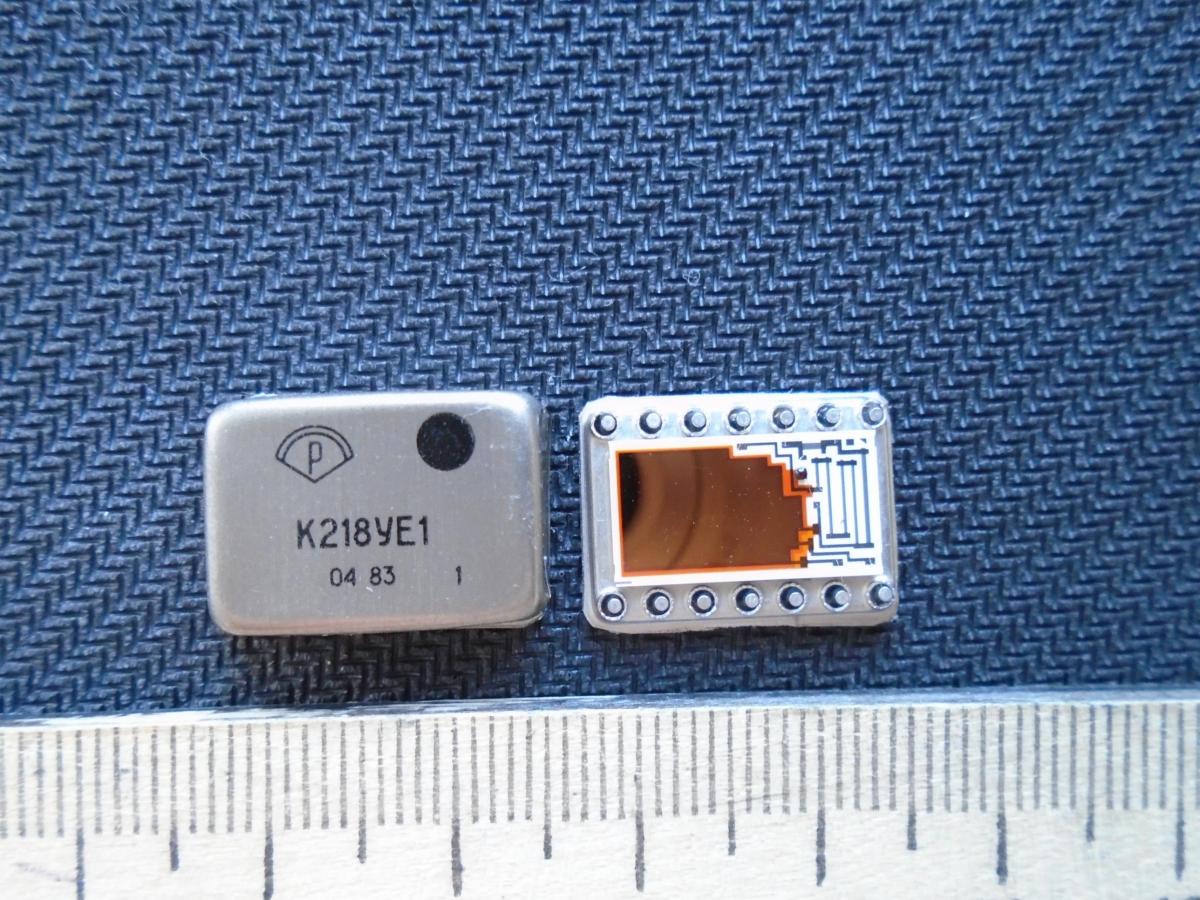

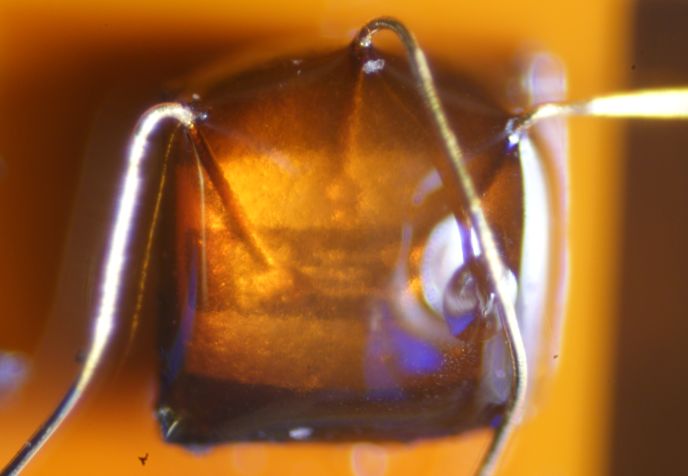

| Эмиттерный повторитель на положительную полярность.
Справочный лист на нее. В дальнейшем была переименована в 218УЕ1. |
 |
 |
 |

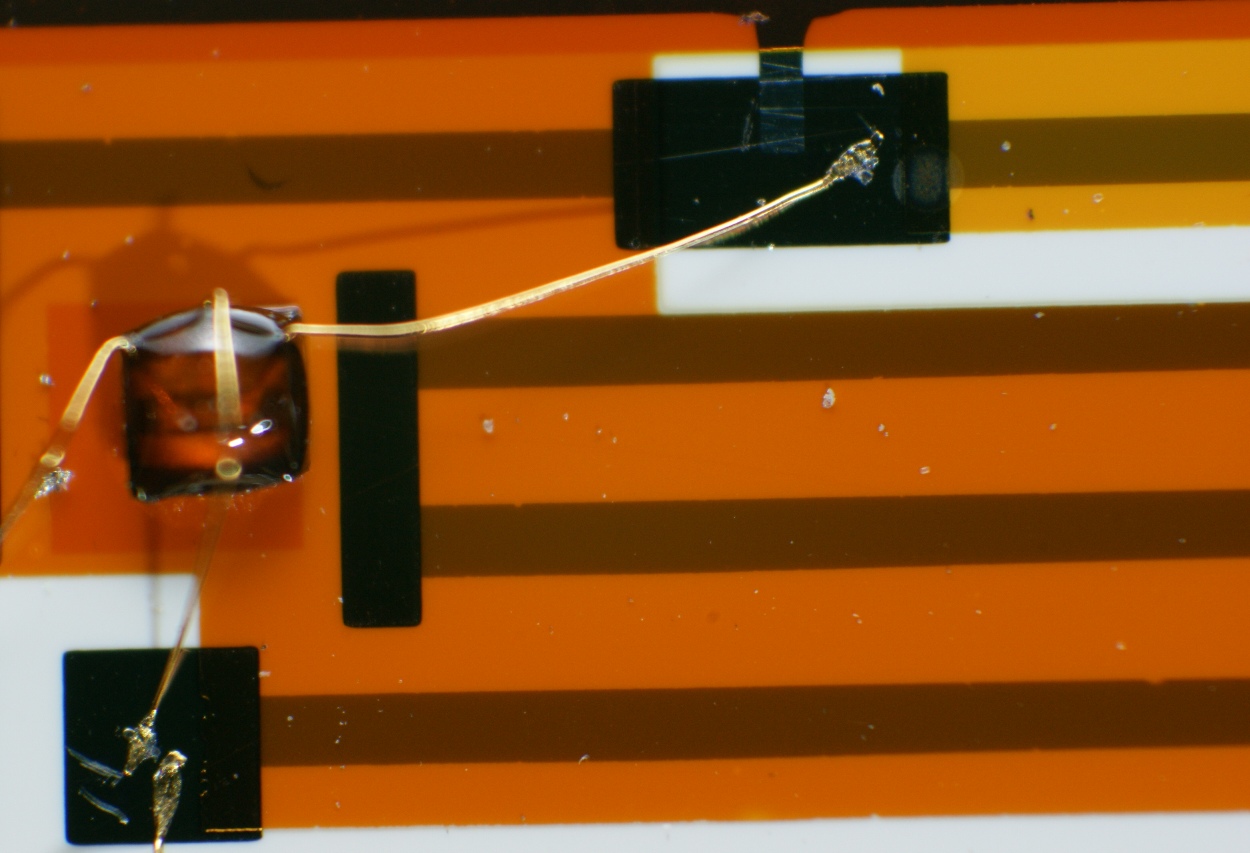

Топология у образцов разных лет могла быть совершенно разной:
(фото с Форума покупки радиодеталей)

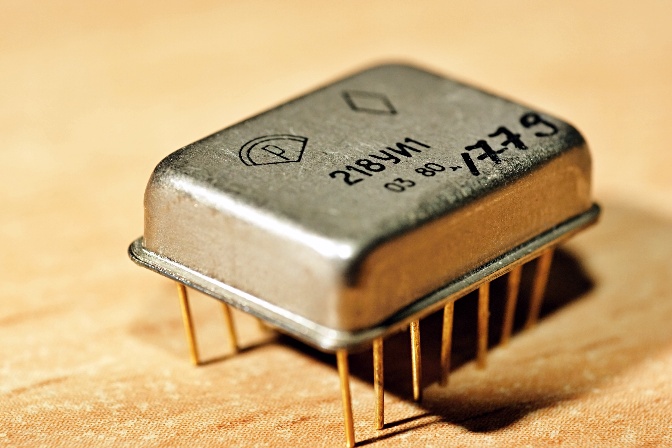

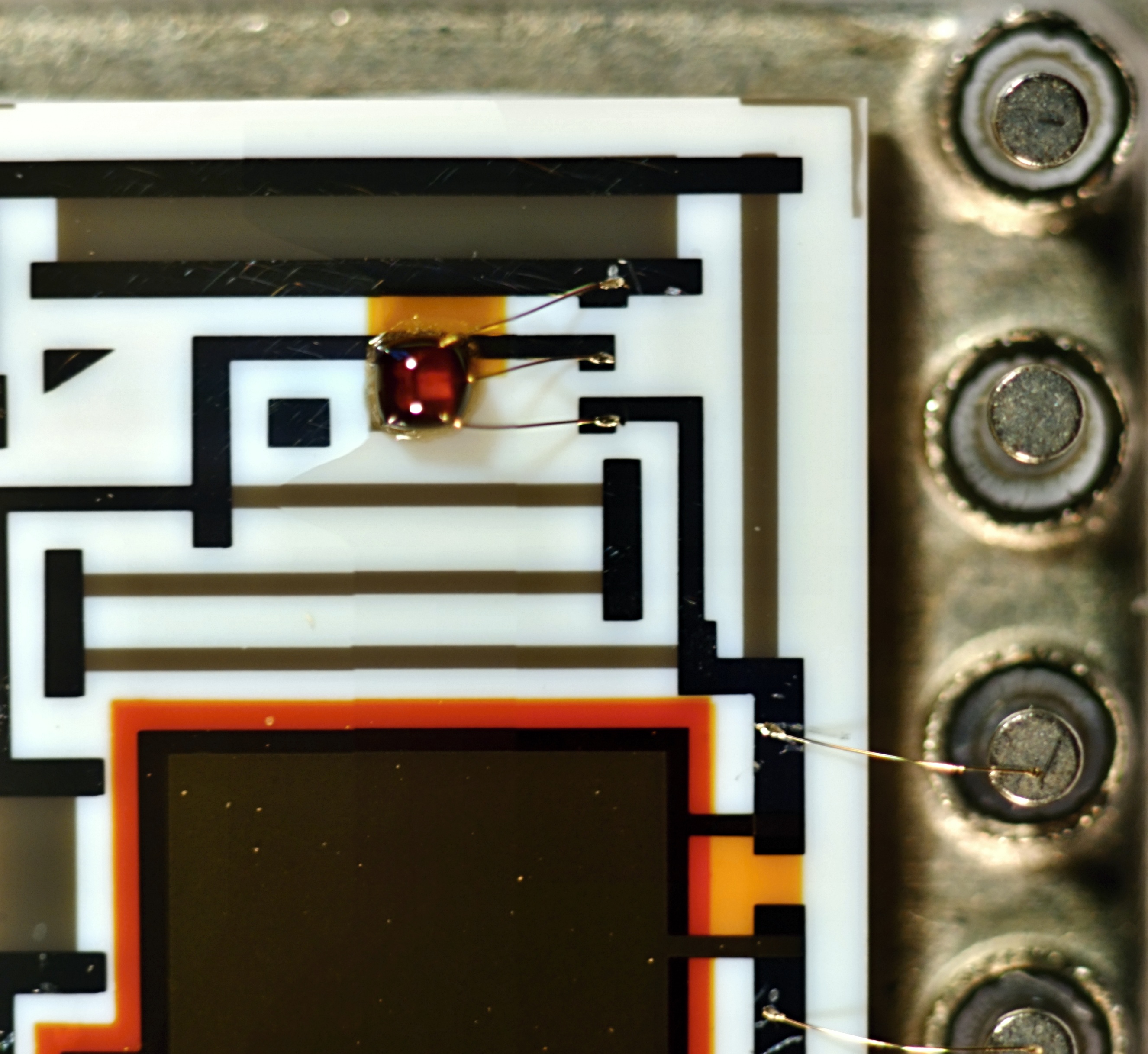

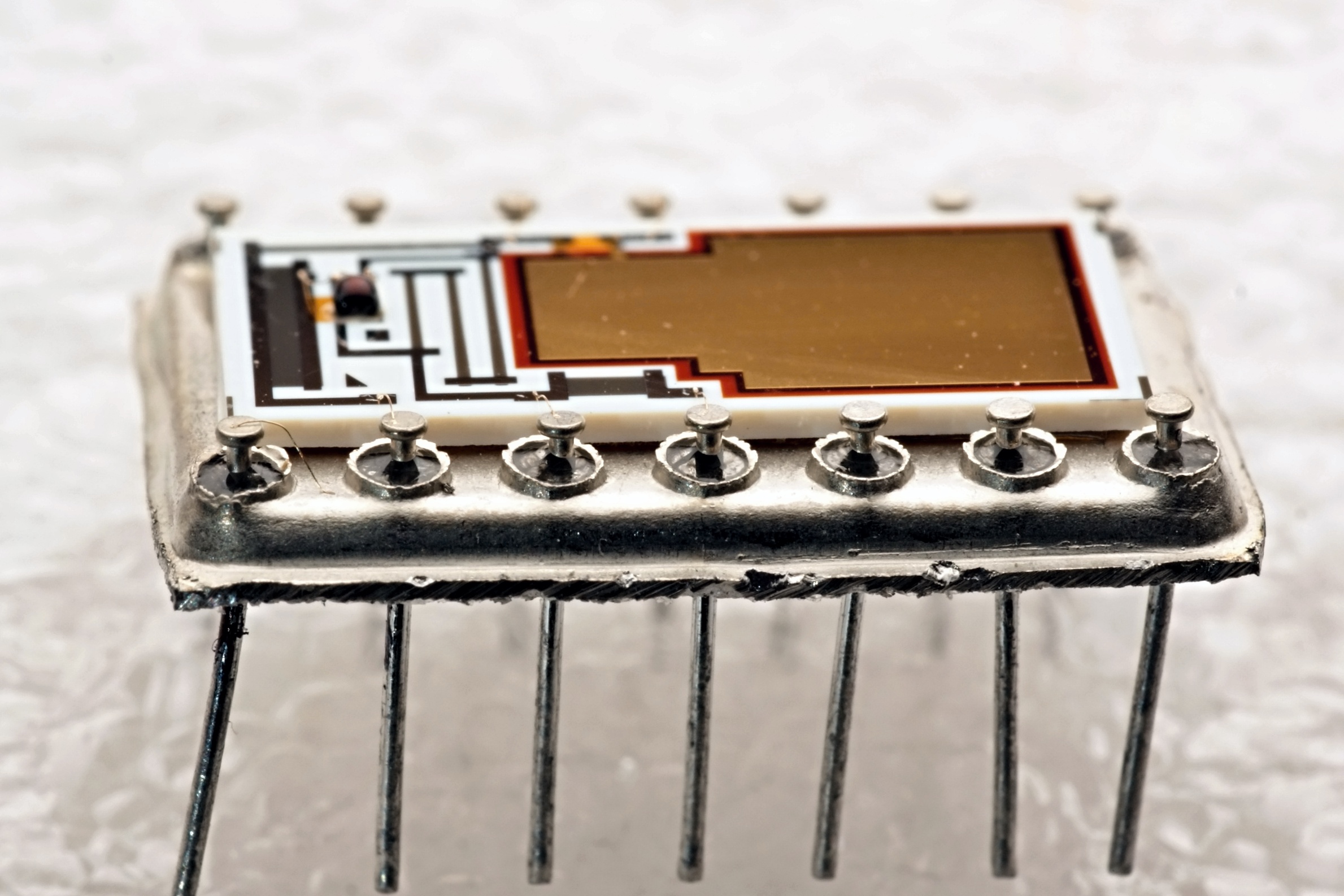

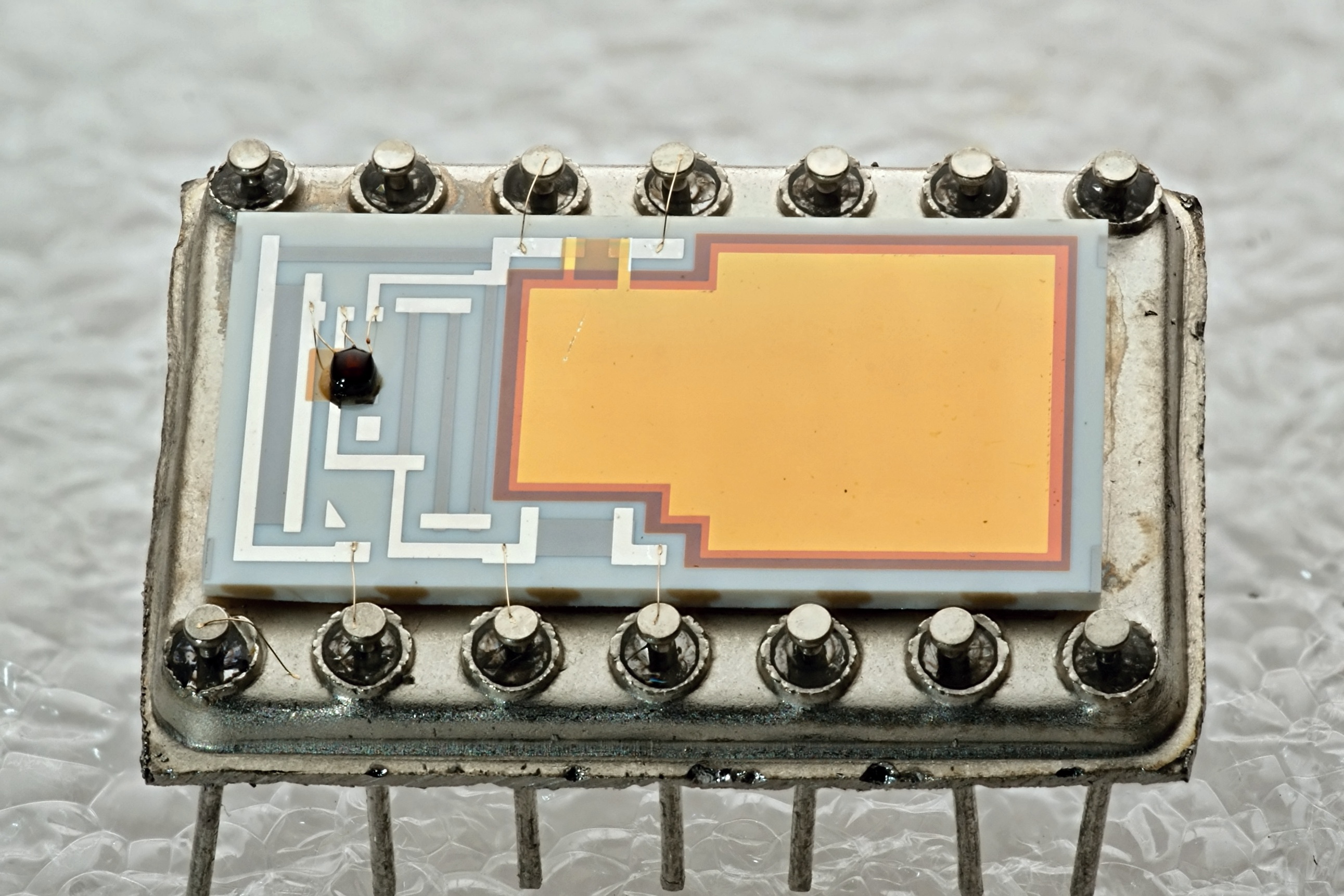

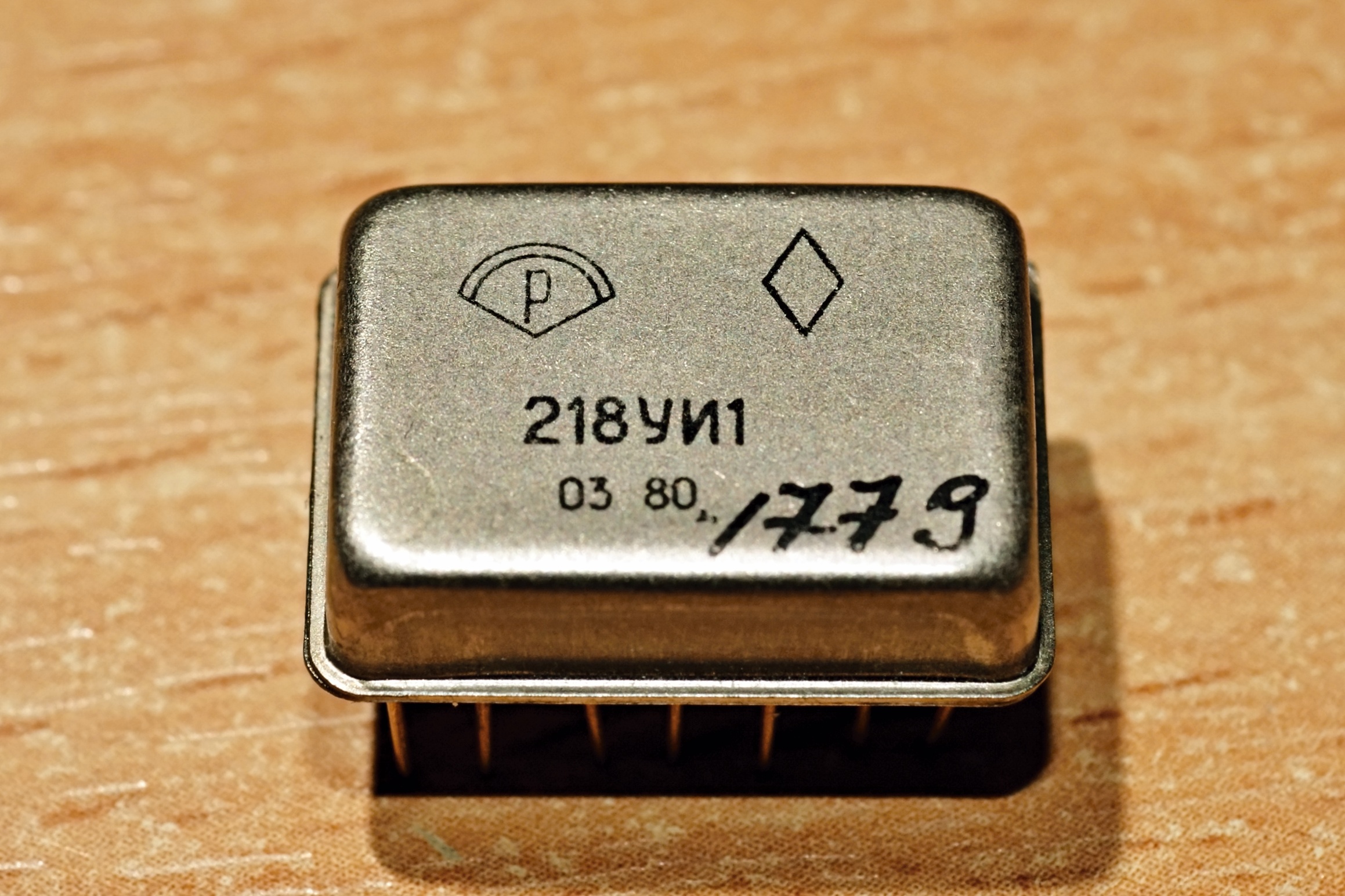

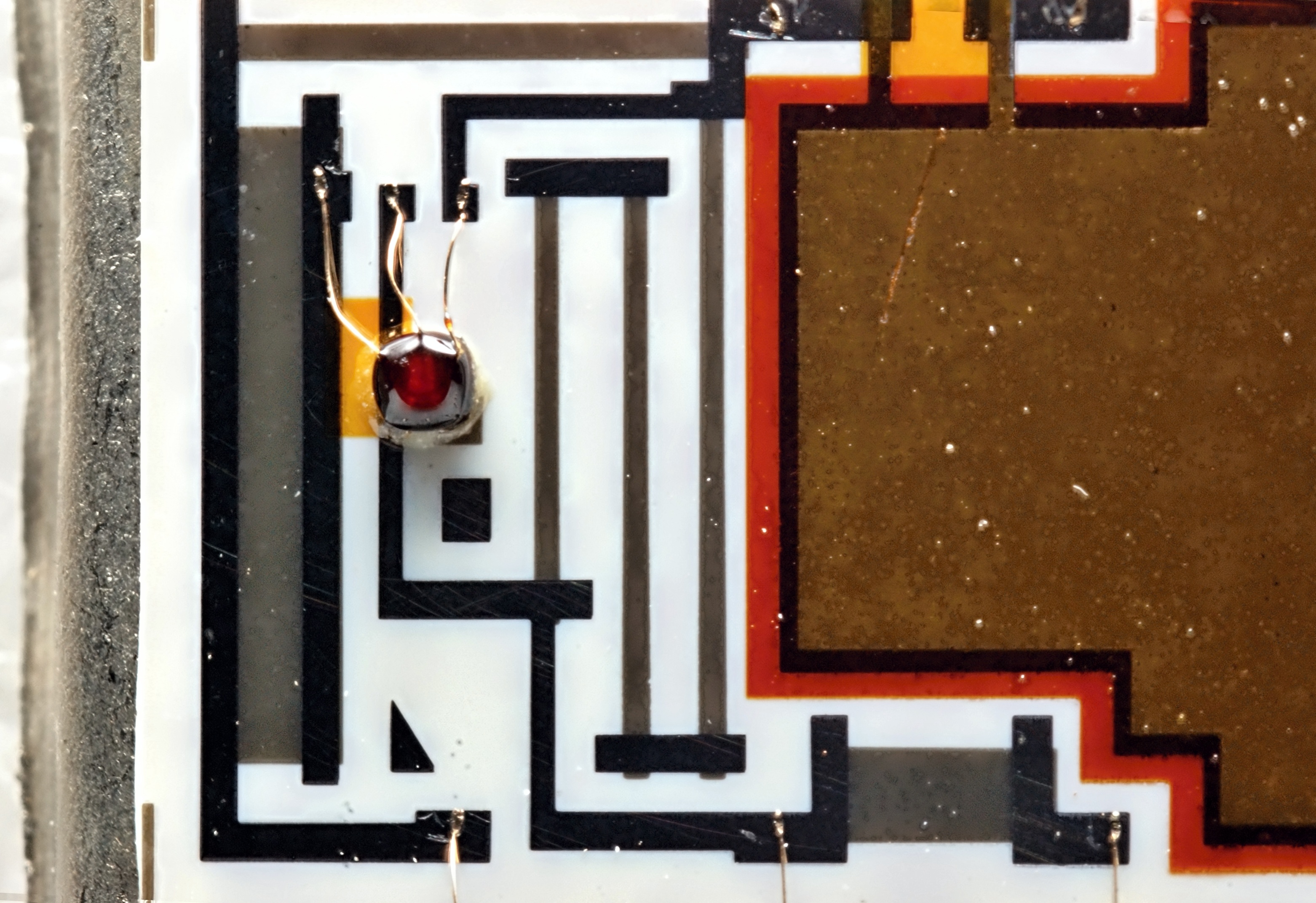

Импульсный усилитель для сигналов положительной полярности. Справочный лист на него.
Биполярный эмиттерный повторитель. Справочный лист на нее.
