230ая серия

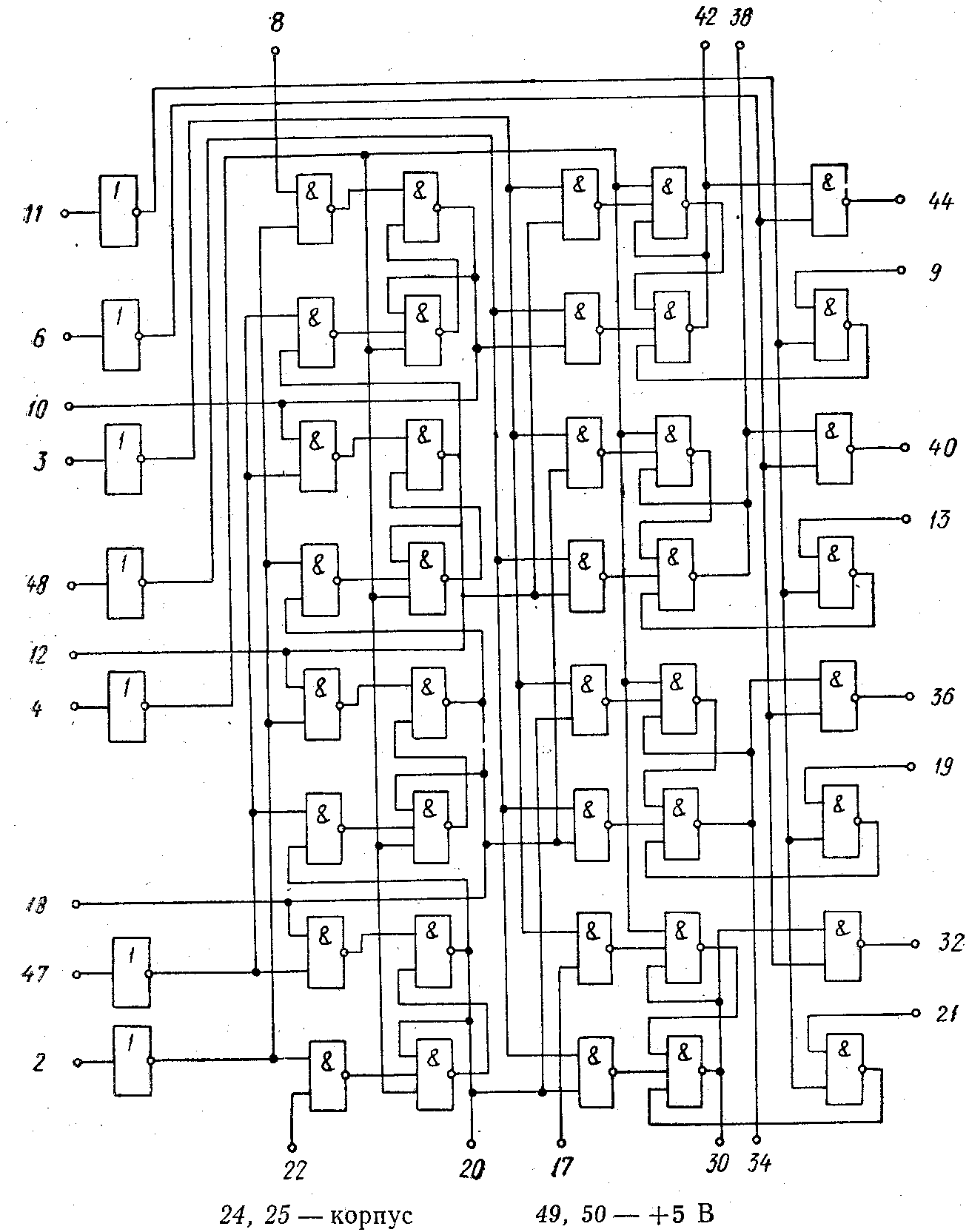

   Микросхемы транзисторно-транзисторной логики (в гибридном исполнении!), серия "Талисман". Изготовлены по многослойной толстопленочной технологии. Каждая из микросхем серии содержит до 40 логических элементов типа ТТЛ, образующих либо счетчики, либо регистры, либо устройства уравновешивания. Микросхемы построены на базе бескорпусных ИМС серии 703 ("Тираж"), состоящей из 5 типов; кристаллы посажены на припой через шариковые выводы.

   Входные и выходные уровни совместимы с соответствующими уровнями микросхем серий 106, 133, 217. "Для согласования микросхем серии 230 с микросхемами, построенными на токовых ключах (например, с микросхемами серии 229) можно применять микросхемы типа "ИГЛА", разработанные предприятием п/я Х-5263." - из Руководства по применению.

   Микросхемы предназначены для цифровых измерительных приборов и аналого-цифровых преобразователей. Справочные листы из отраслевого каталога 1975 года на эту серию.

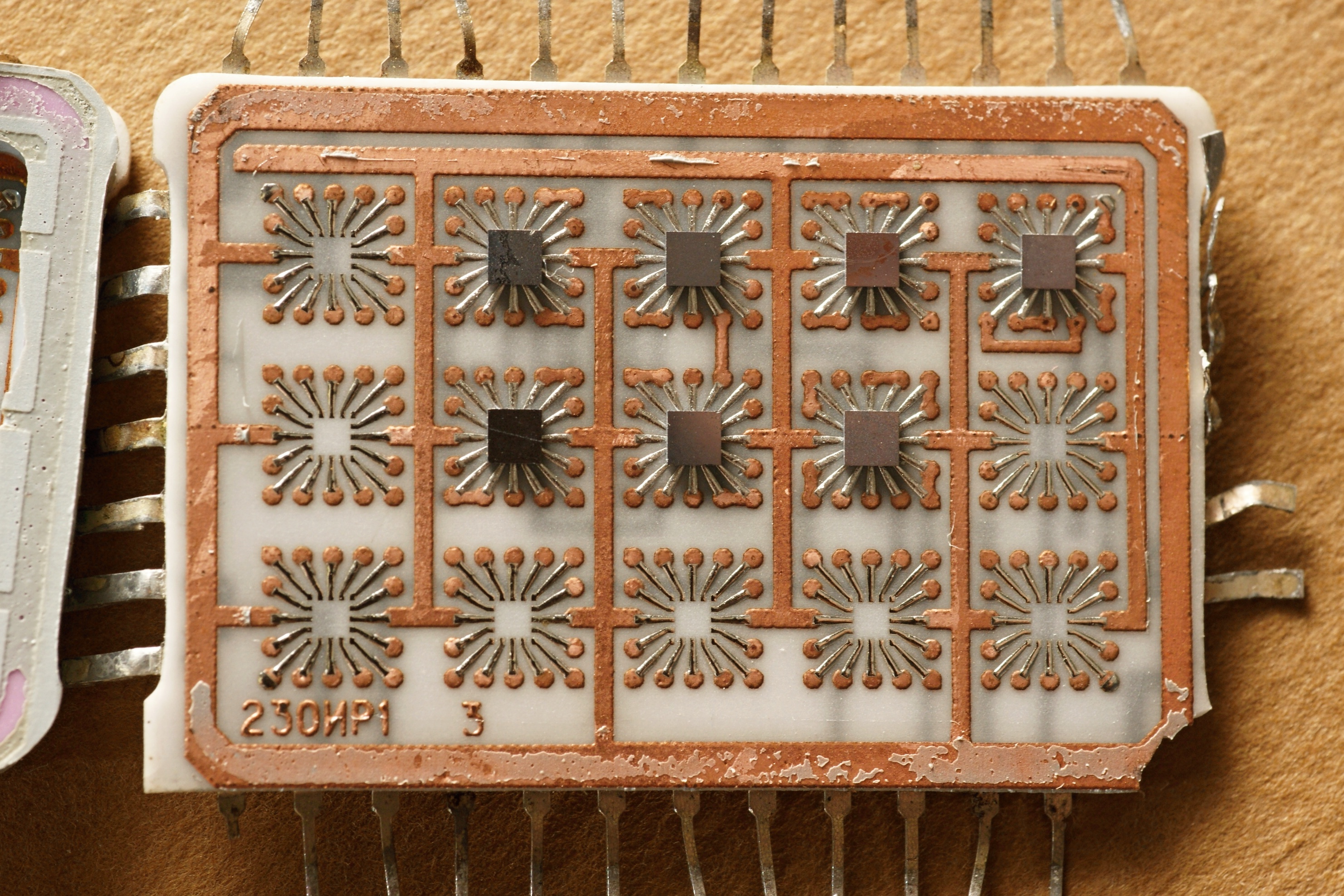

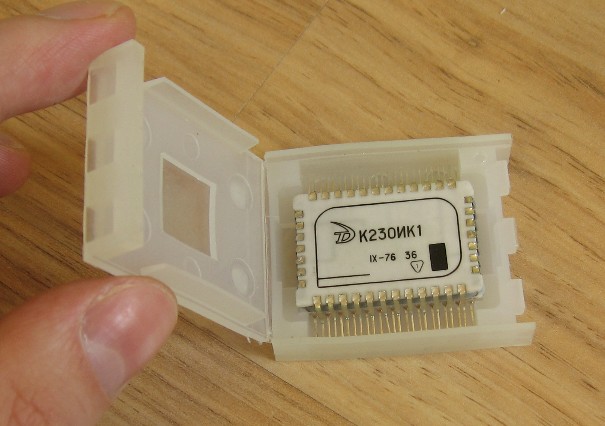

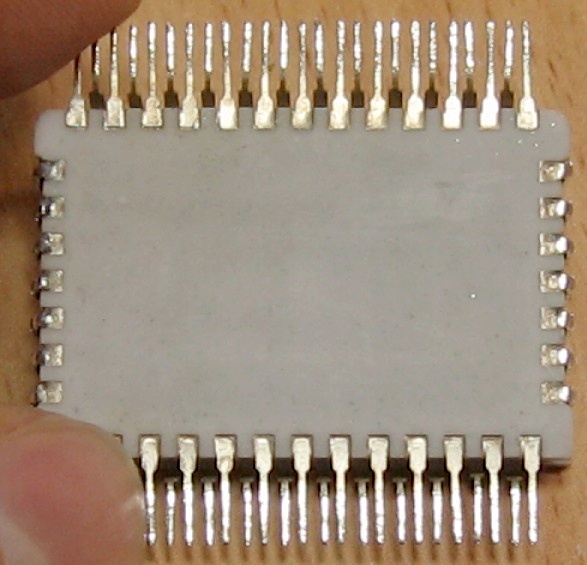

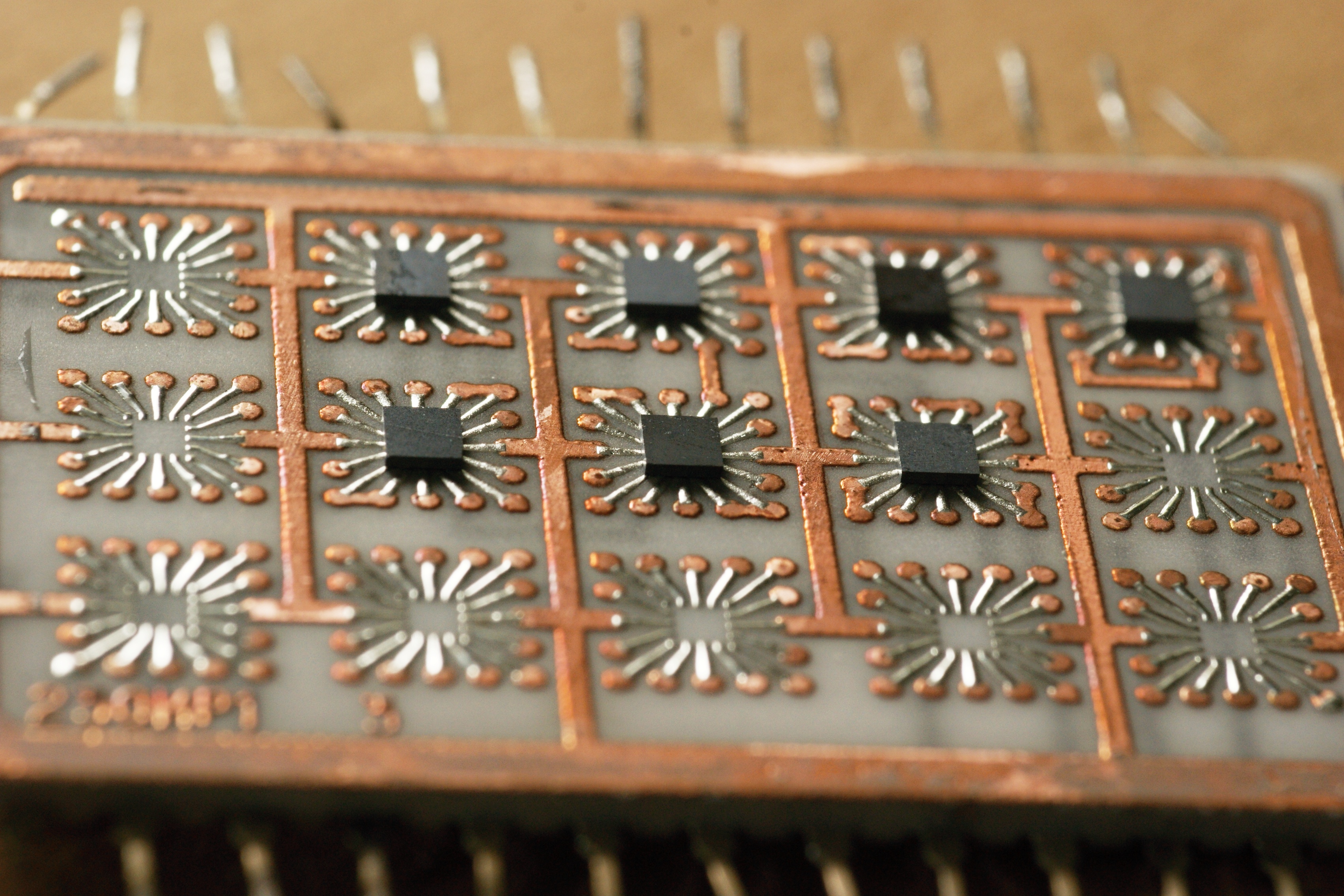

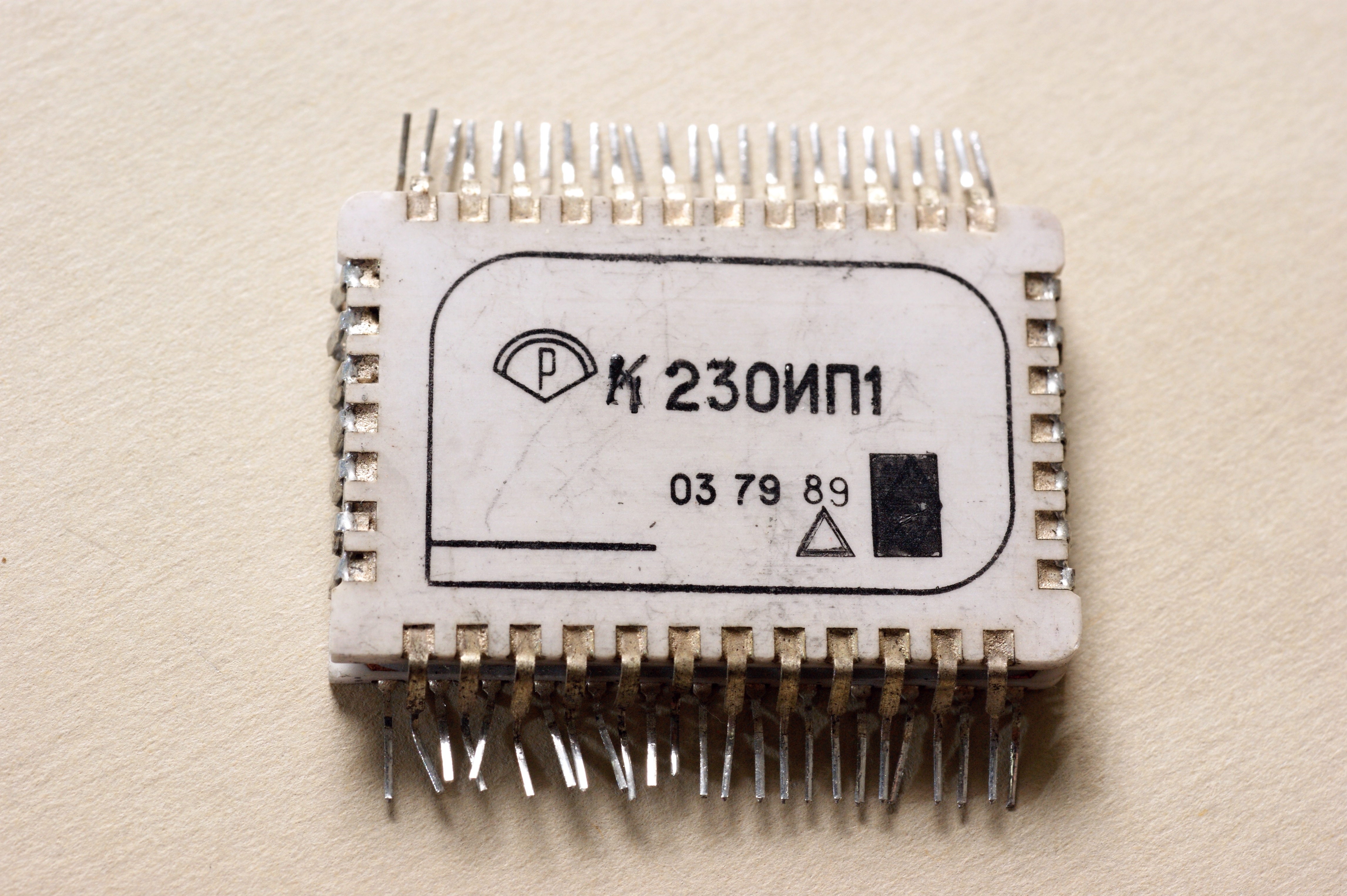

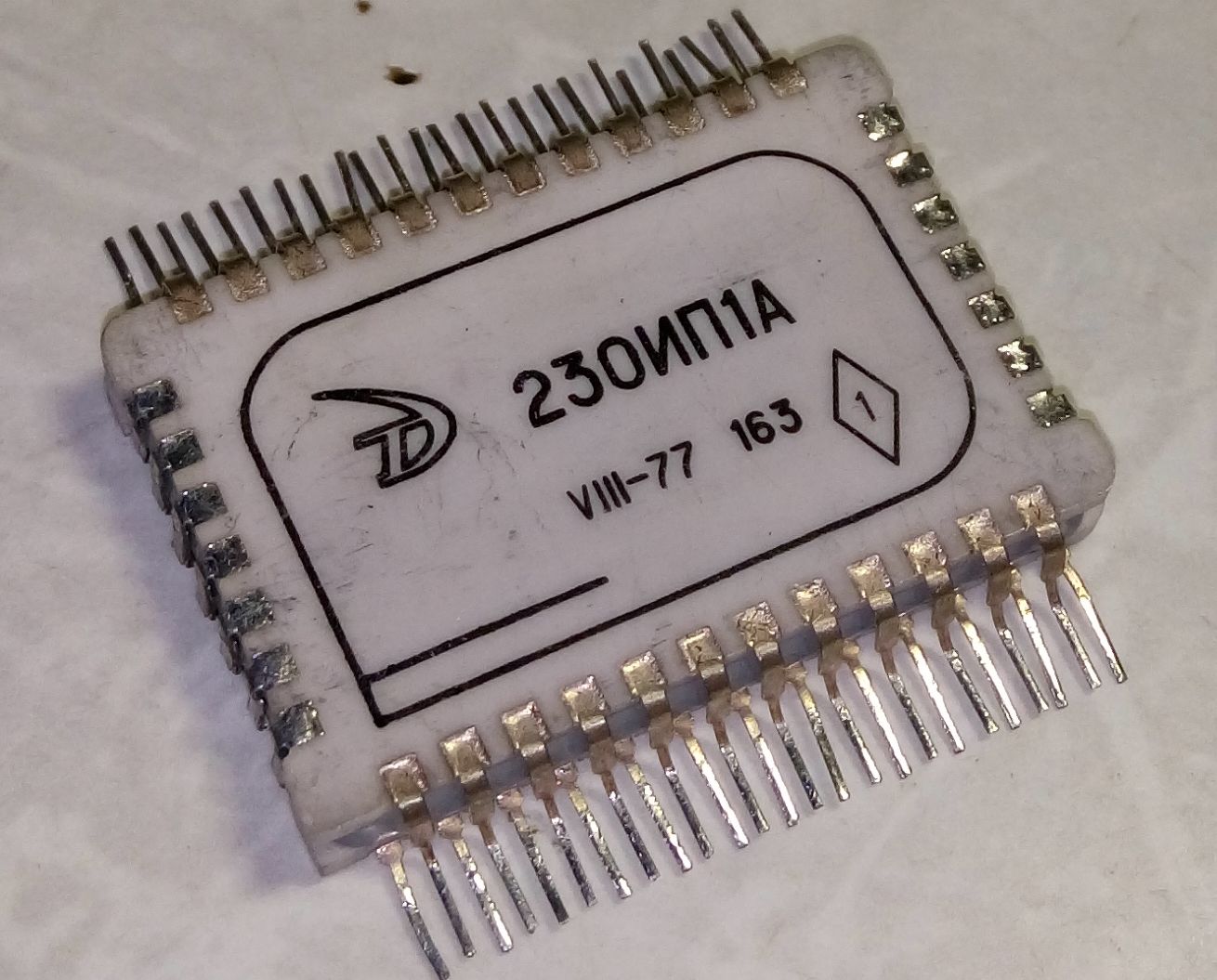

   Корпус прямоугольный металлокерамический 421.50-1. Очень необычное исполнение - многослойная коммутационная плата с регулярной структурой и внутренний монтаж методом перевернутого кристалла. Если внимательно приглядеться - с тыльной стороны просвечивает внутренняя разводка.

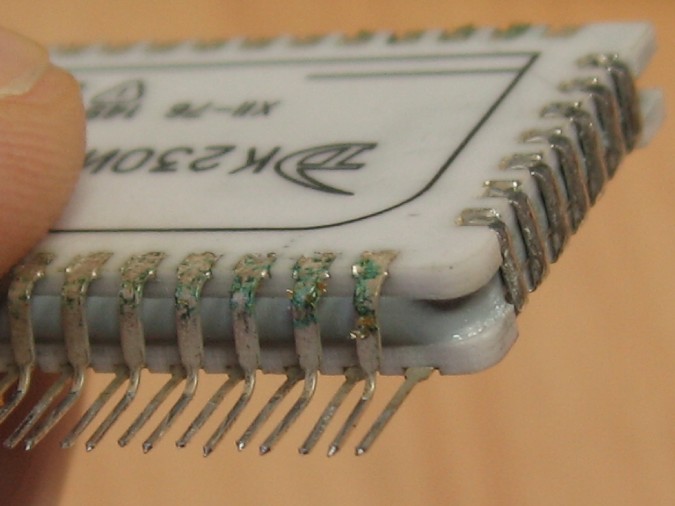

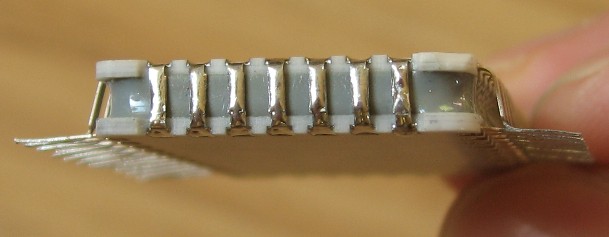

   Корпус состоит из двух плат оснований, соединенных между собой с помощью промежуточной рамки. Элементы схемы располагаются на обеих основаниях.

Для этих микросхем допускались только варианты установки на плату с использованием теплоотводящей шины либо с приклейкой к несущей конструкции эластичными термостойкими герметиками "Эластосил-II-01" или ВГО-1.

Разработчиком их был зеленоградский "Ангстрем", освоение серии относится ориентировочно к периоду 1972-1973 годов. К выпуску в дальнейшем подключился и завод "Экситон" (г.Павловский Посад).

2ИЕ301 2ИР302 2ПК301 230ИЕ3 230ИК1 230ИР1
2ИЕ302 230ИР2
2ИЕ303 230ИР4

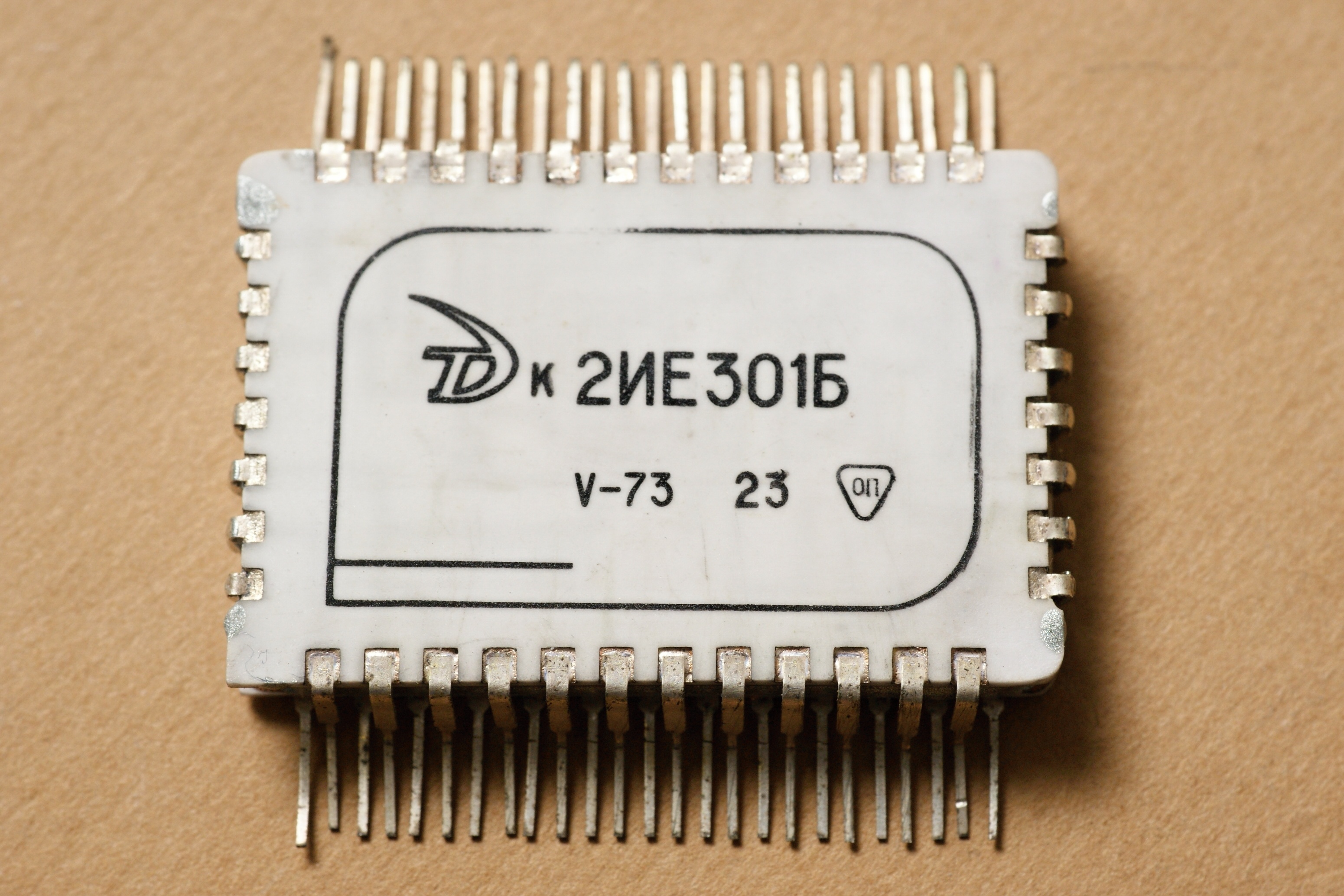

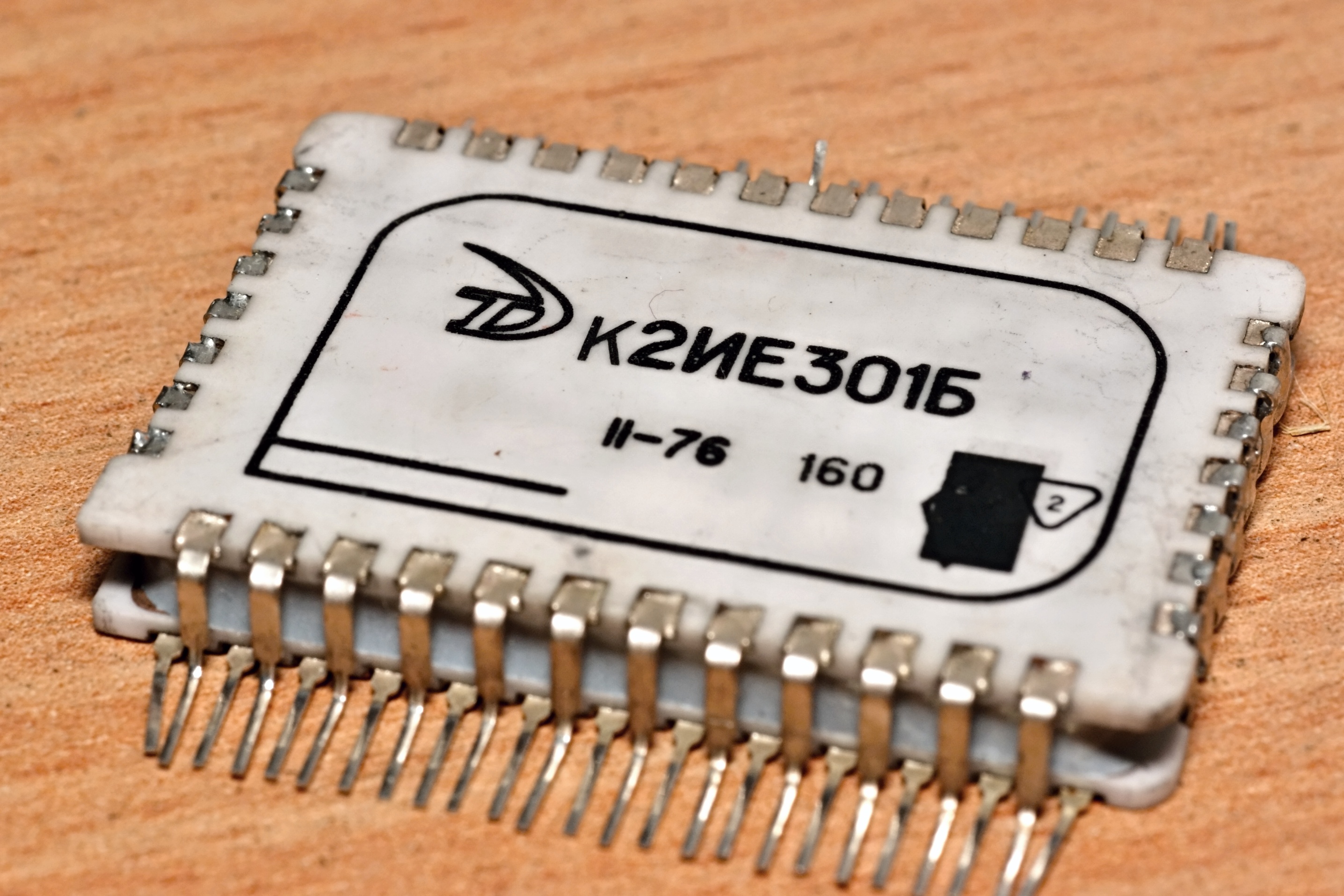

К2ИЕ301Б

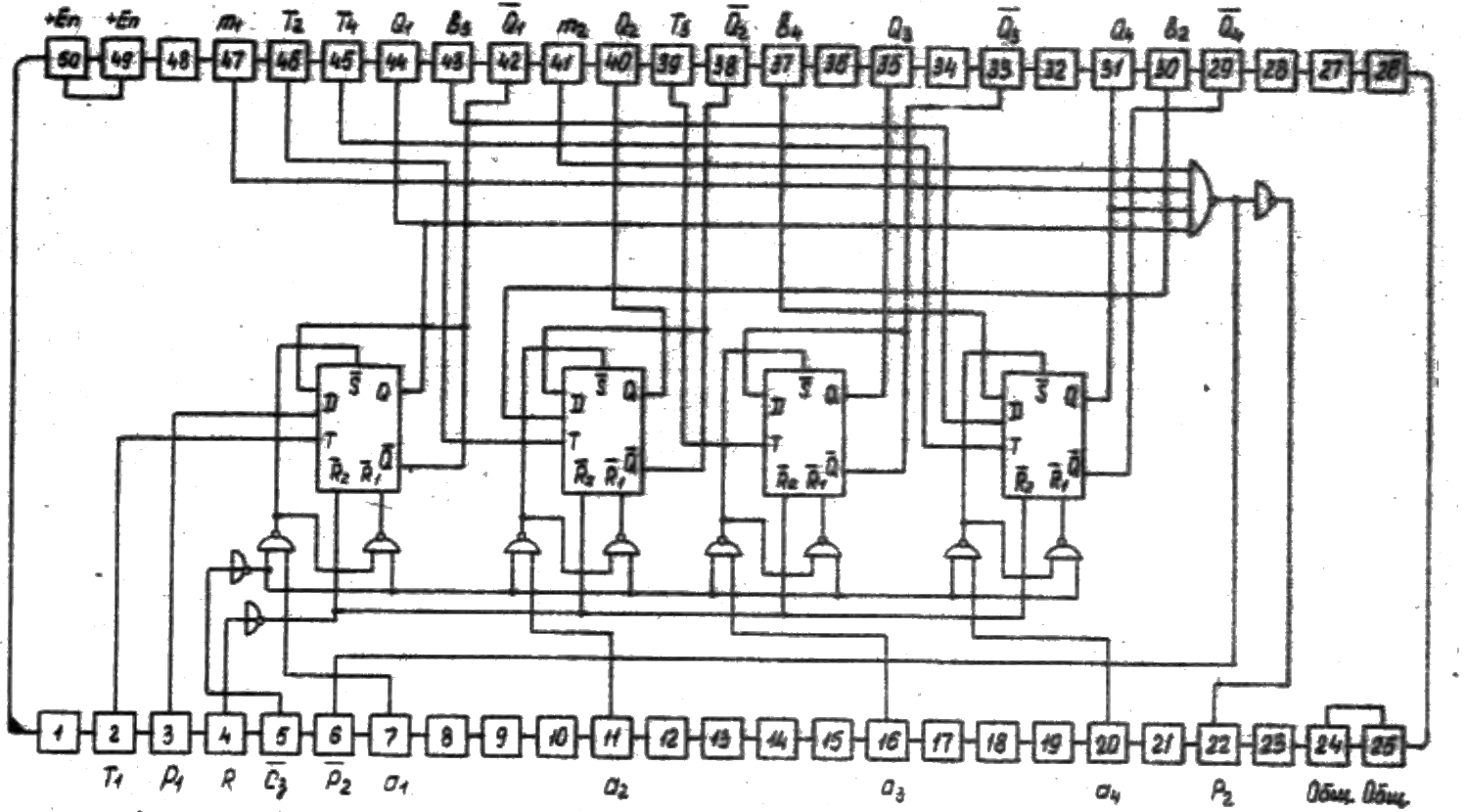

Назначение - четырехразрядный реверсивный счетчик с последовательным переносом.

Обращает на себя снятая военная приёмка. Не потянули?

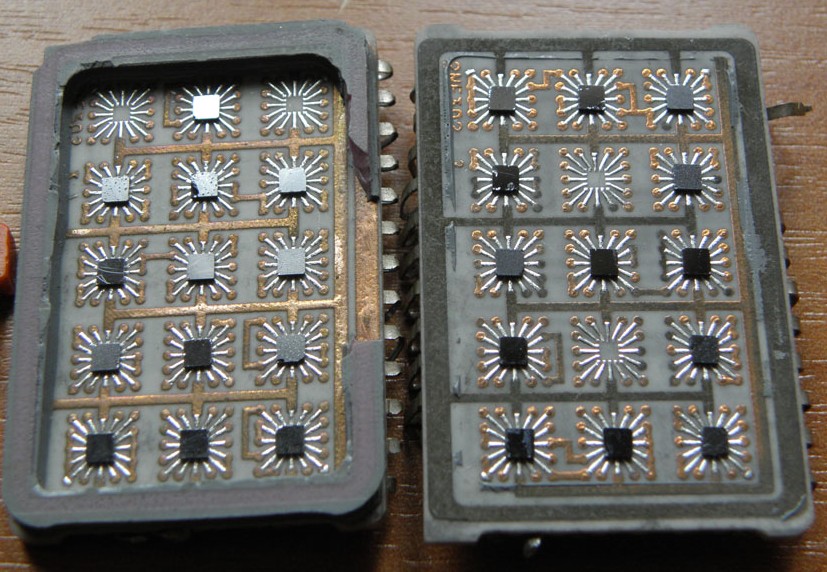

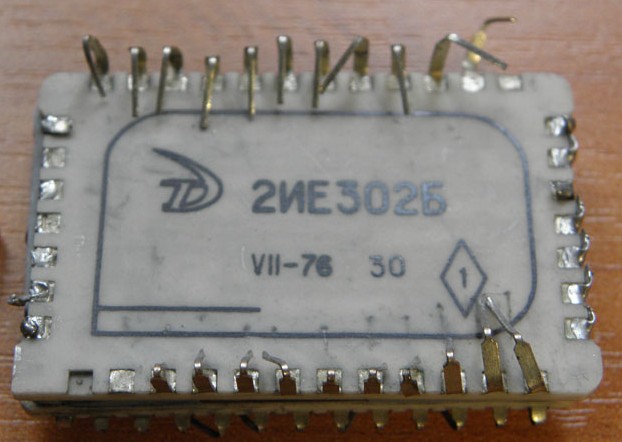

2ИЕ302Б


(фото Виктора Бахарева)

Назначение - четырехразрядный реверсивный счетчик с параллельным переносом.


(фото Виктора Бахарева)

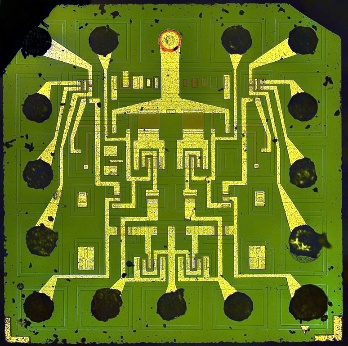

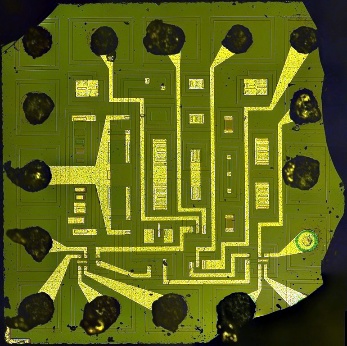

Пара кристаллов из состава К230ИЕ2 :

7ЛБ031 :


(фото с форума Портативное ретрорадио)

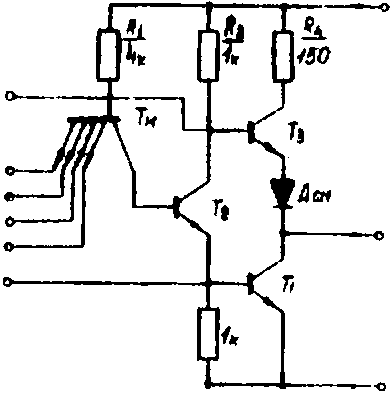

пока неопознанный кристалл, схема совпадает с 7ЛП031, но не совпадает по номеру выводов :


(фото с форума Портативное ретрорадио)

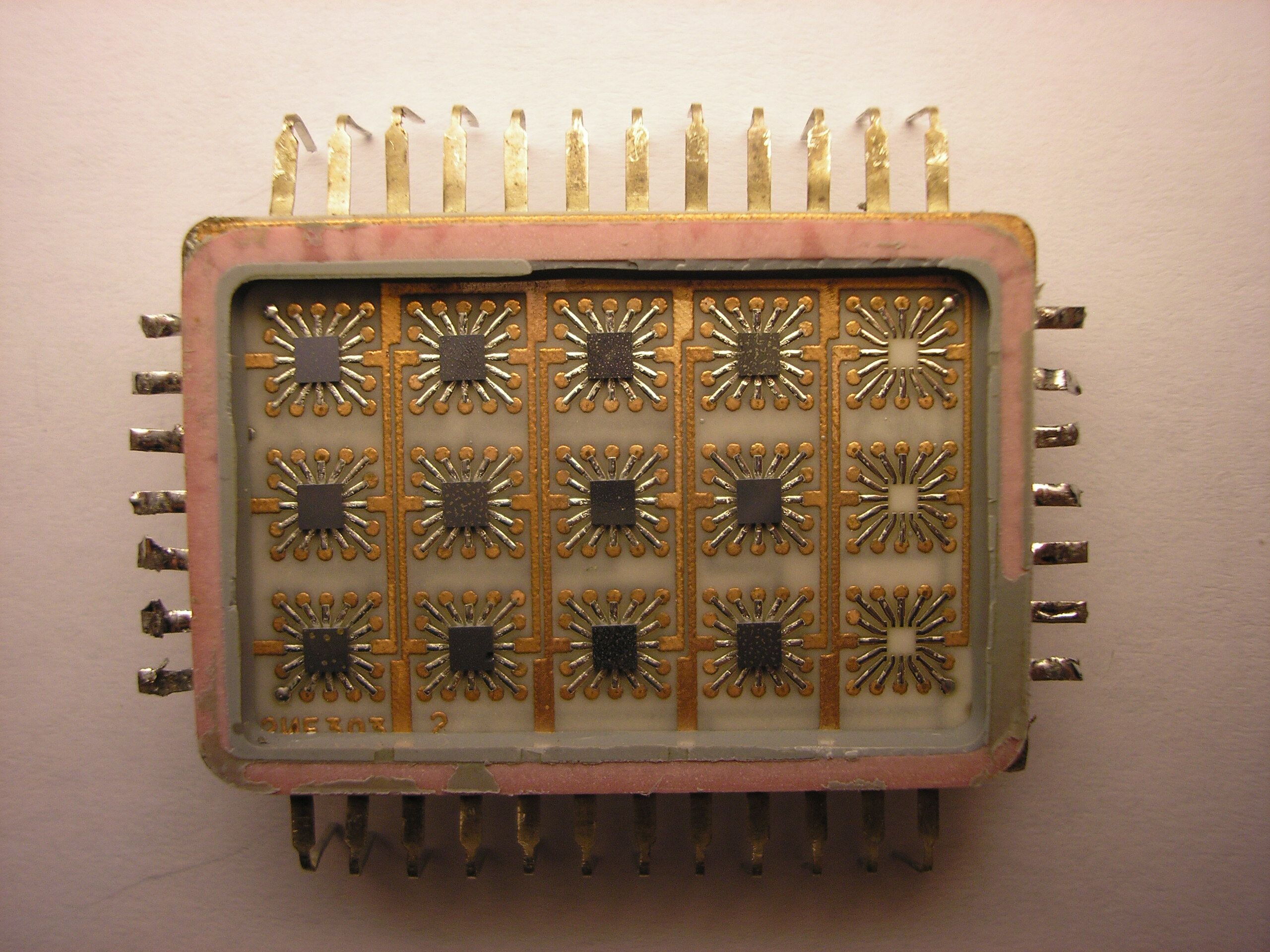

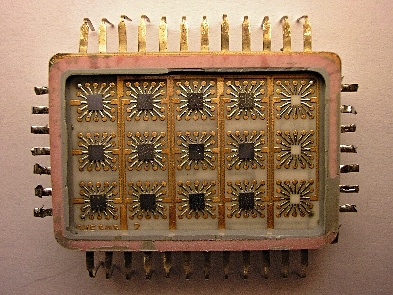

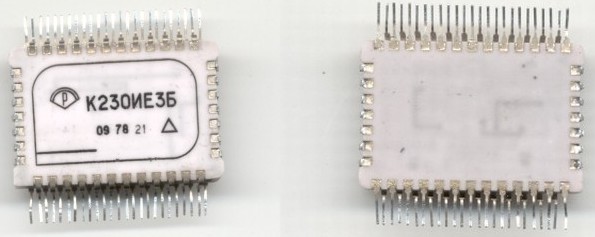

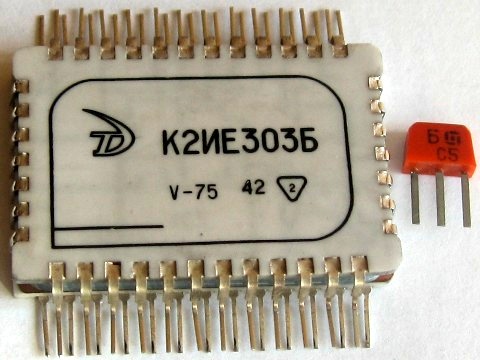

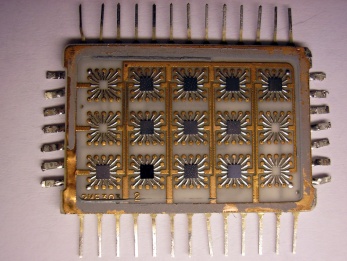

К230ИЕ3Б (К2ИЕ303Б)

Назначение - четырехразрядный счетчик с параллельным переносом. Справочный лист на него.


(фото с форума Портативное ретрорадио)

(фото с форума Портативное ретрорадио)

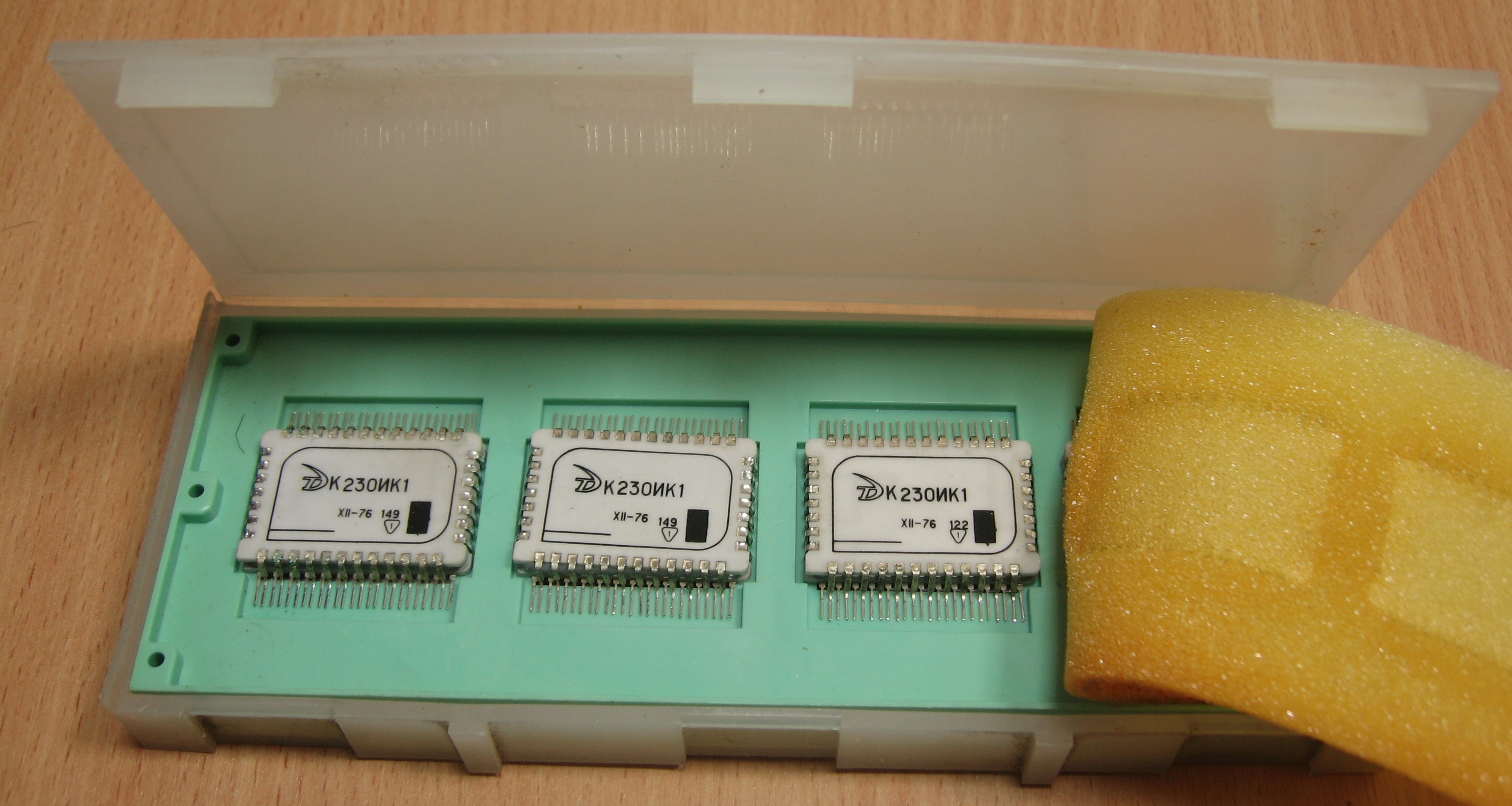

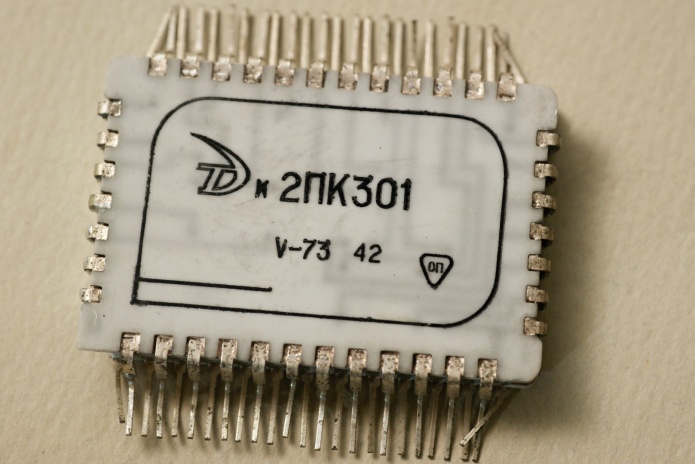

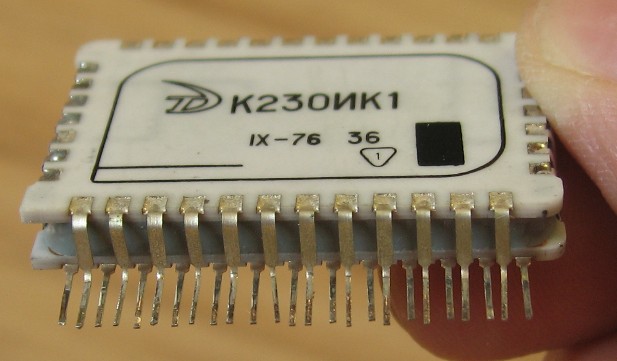

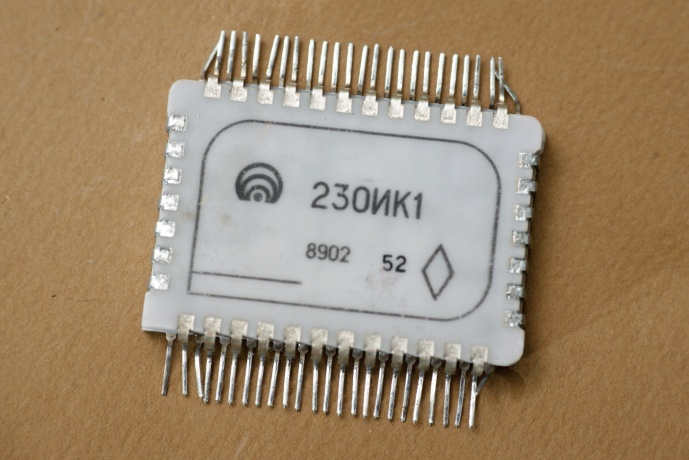

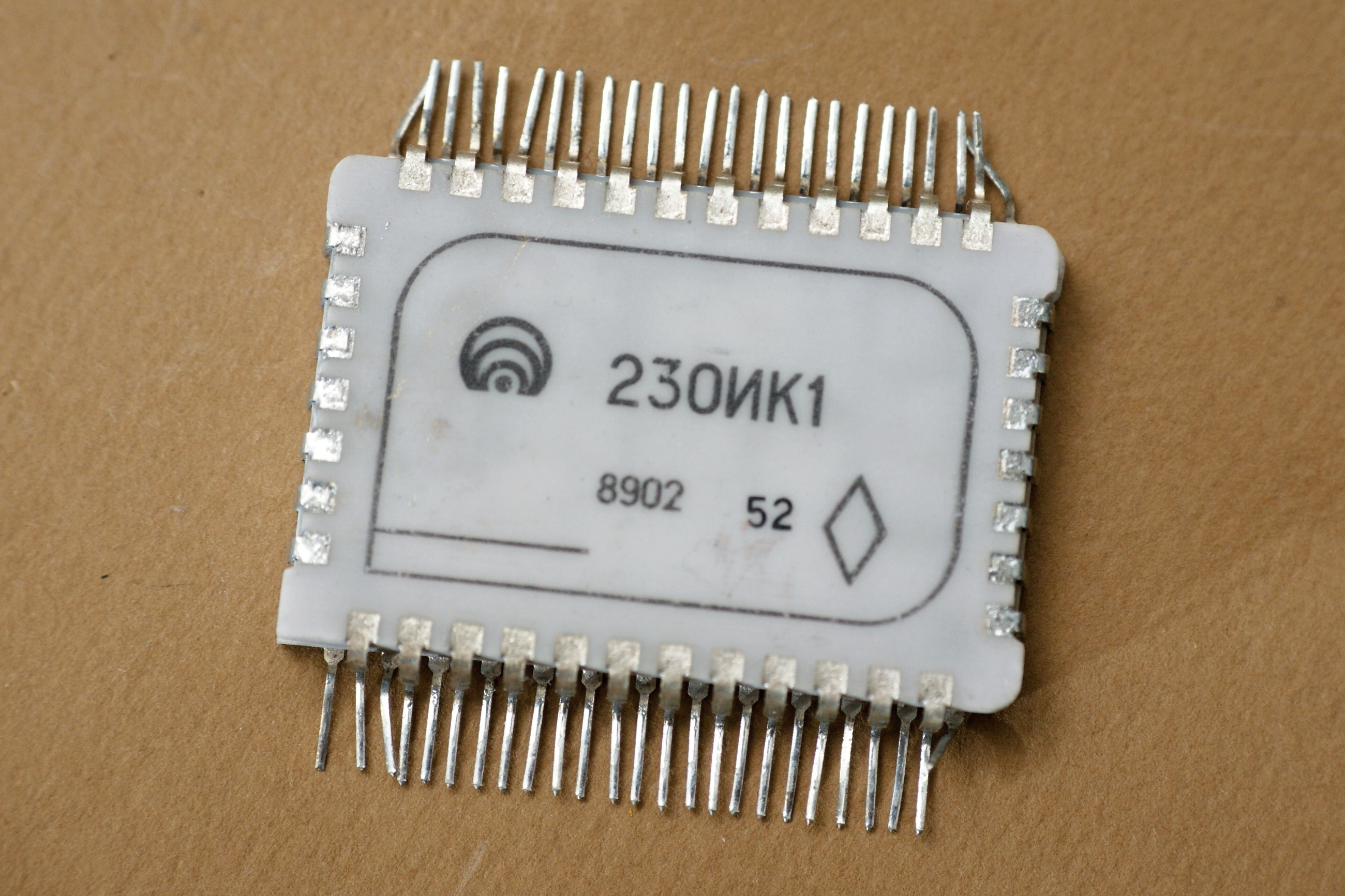

К2ПК301, 230ИК1

Преобразователь двоичного кода в десятичный с высоковольтными выходными ключами, позволяющими управлять неоновыми лампами типа ИН-1 или аналогичными. Справочный лист на него.

Выходной каскад К230ИК1 представляет из себя высоковольтный транзистор с коммутируемым напряжением 200 Вольт. Это бескорпусной транзистор 2Т205А (старое название КТТ-6 ЩИ3.365.010).


(экспонат предоставлен фирмой ЗАО "Электронные системы контроля", г. Пермь.)

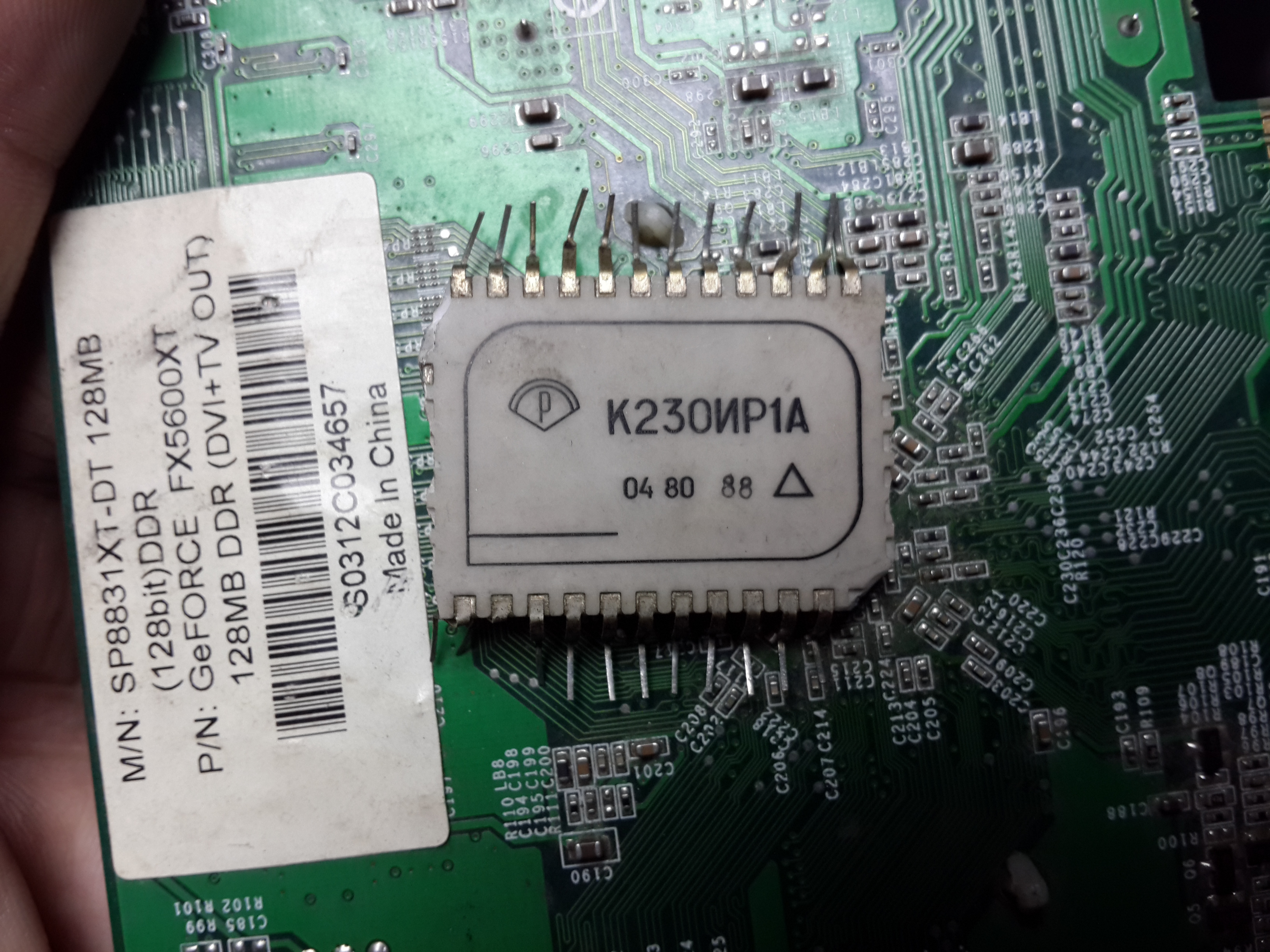

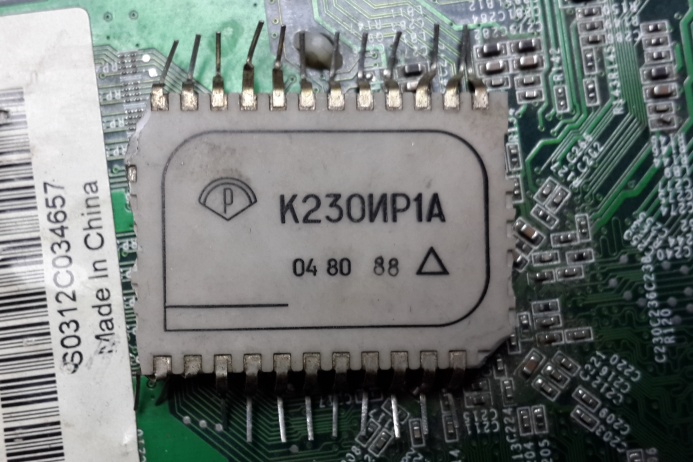

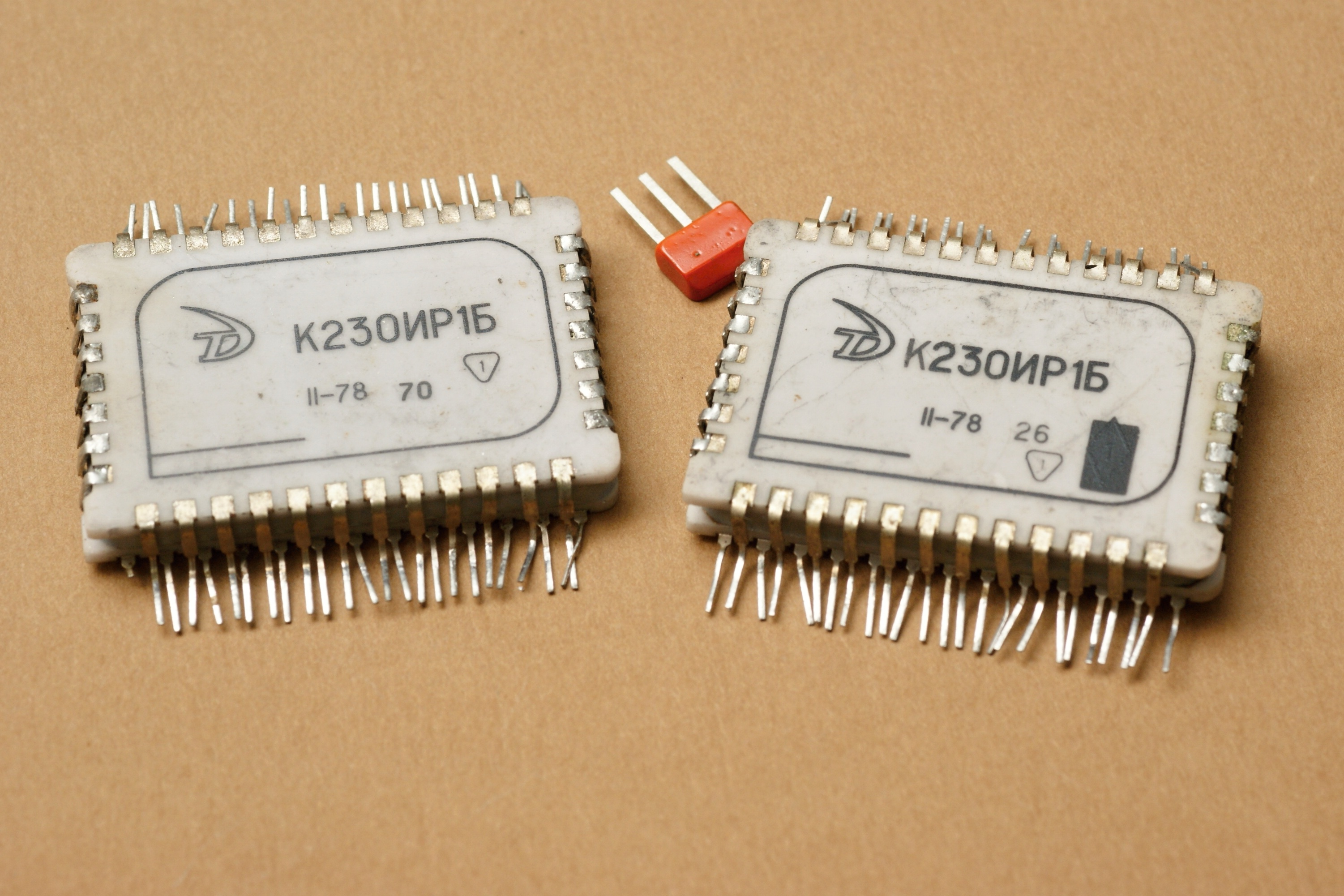

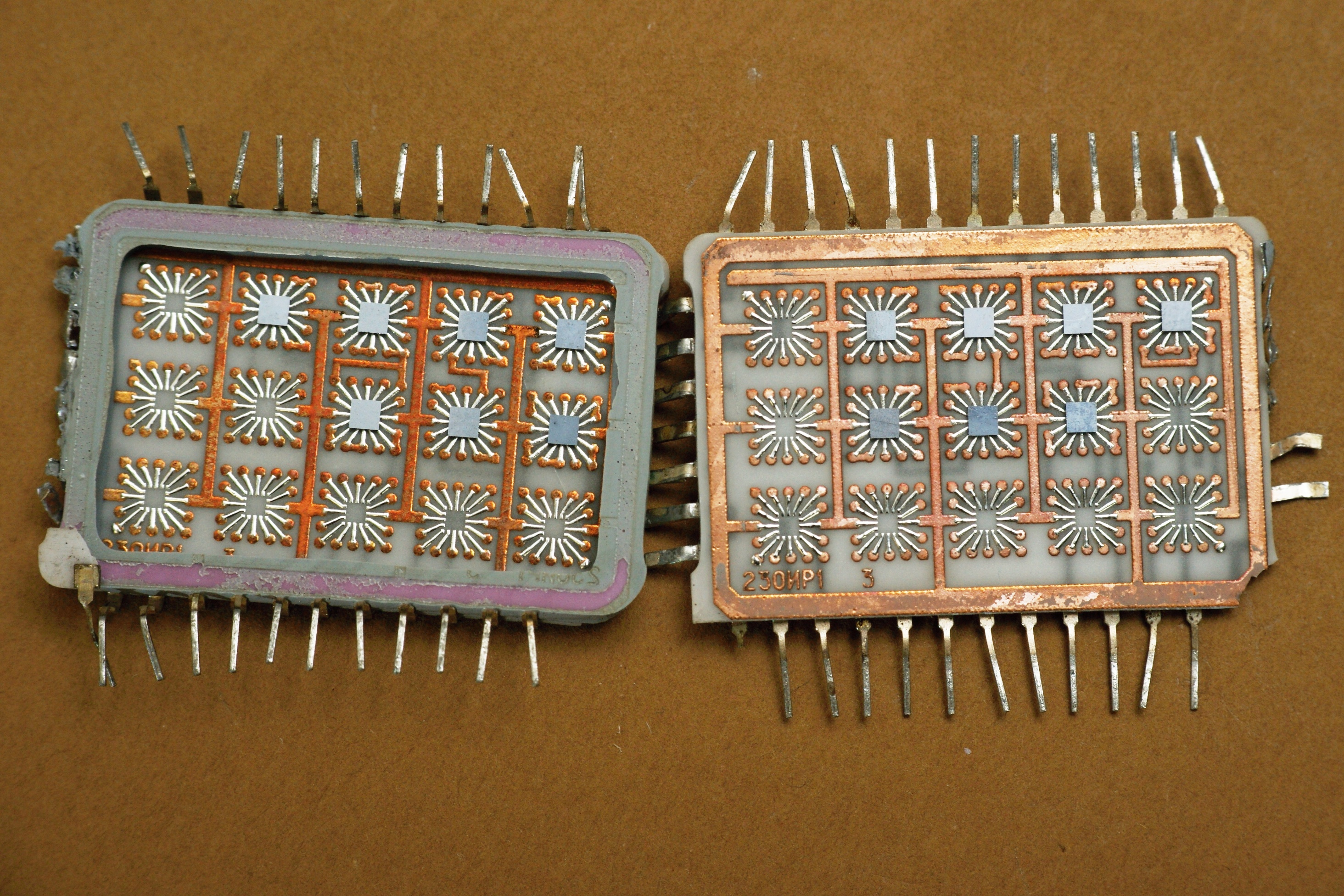

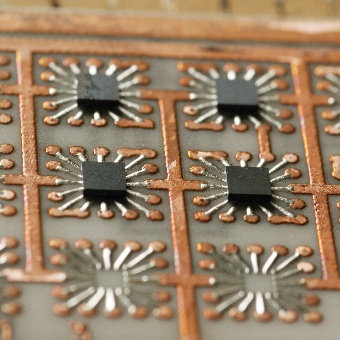

К230ИР1А, К230ИР1Б

Назначение - два четырехразрядных регистра хранения.


(фото Дмитрия aka kaldyh)

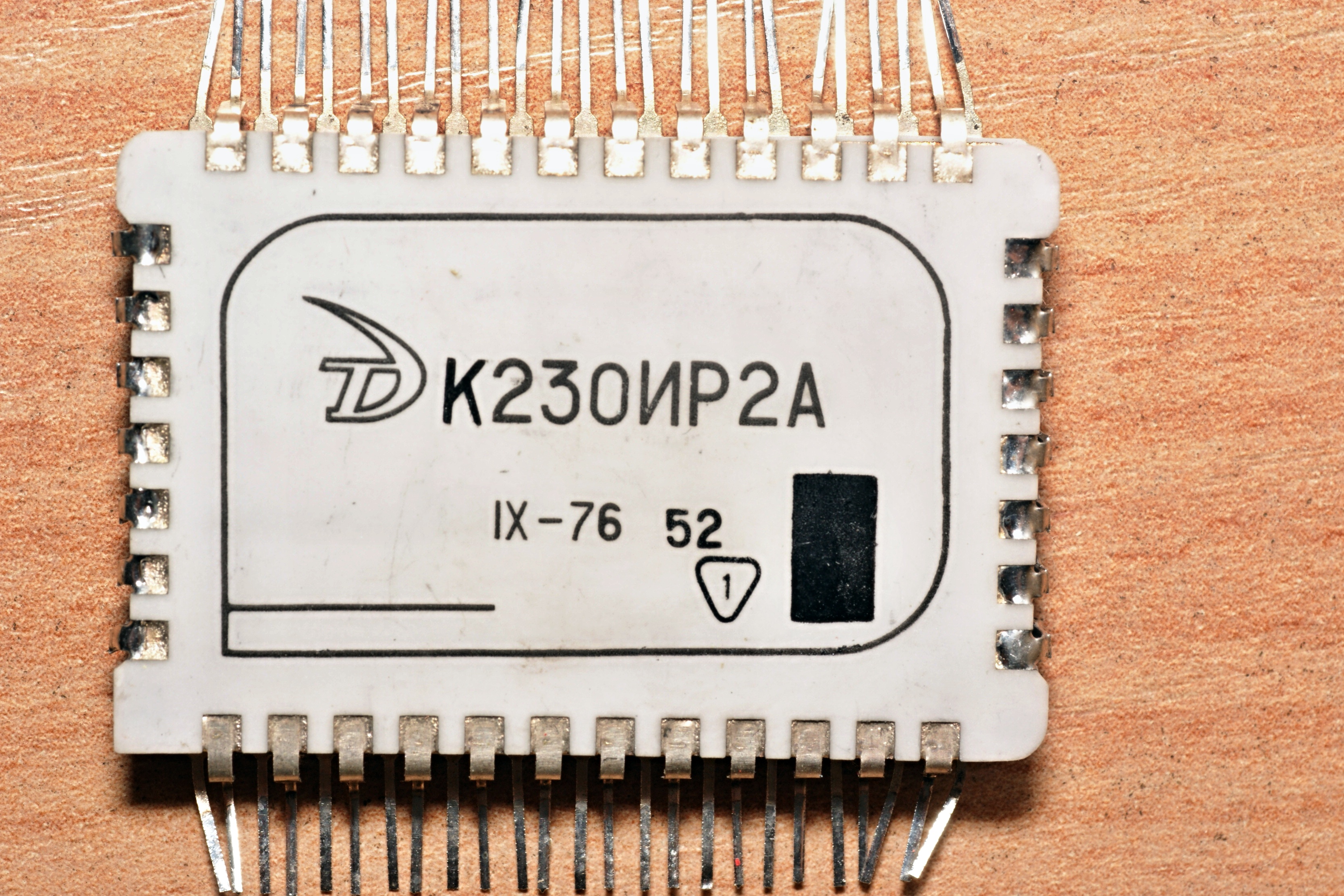

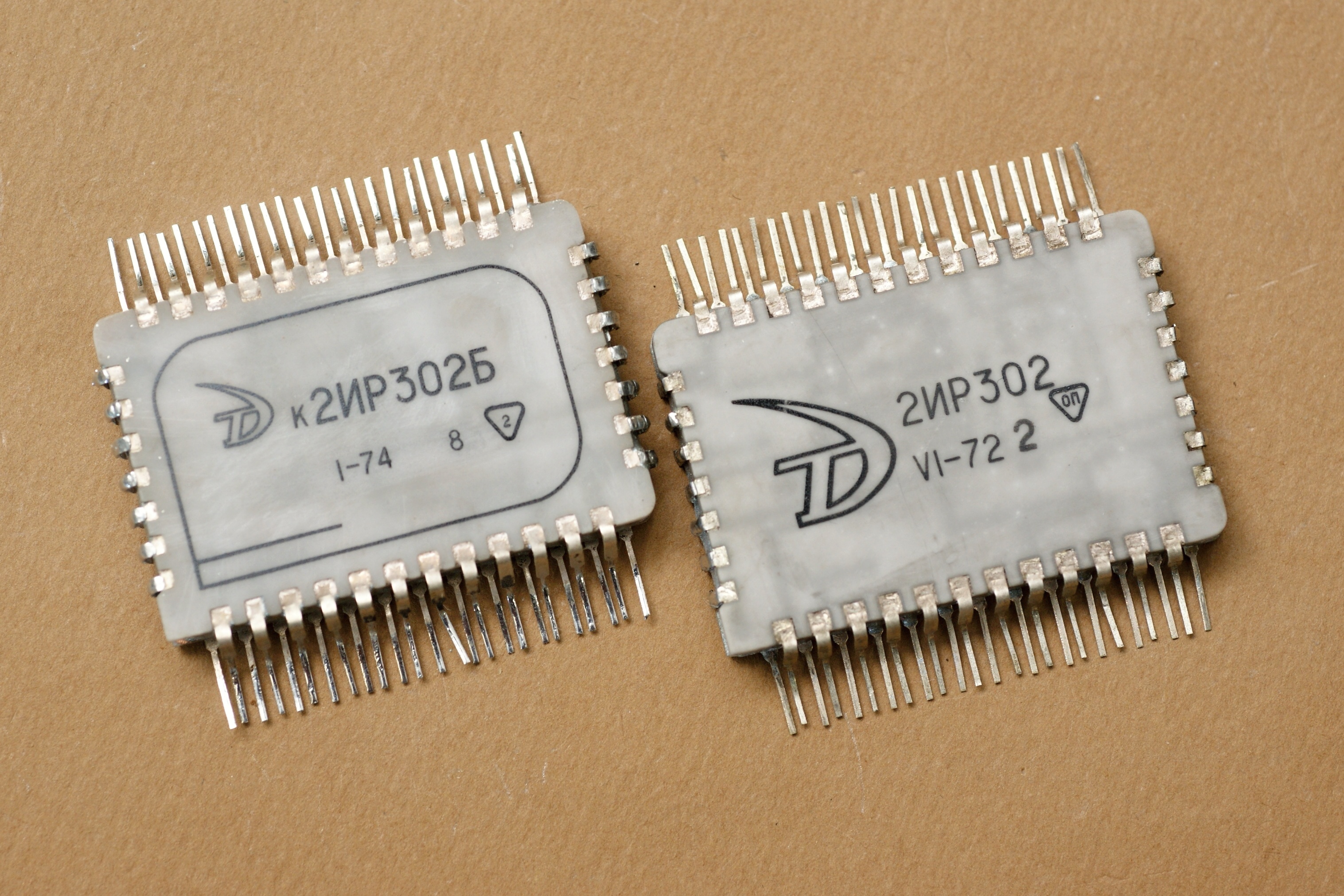

2ИР302, К2ИР302Б, К230ИР2А

Назначение - четырехразрядный реверсивный сдвиговый регистр.

Как видно, переименование произошло где-то между июнем и ноябрем 1976 года:

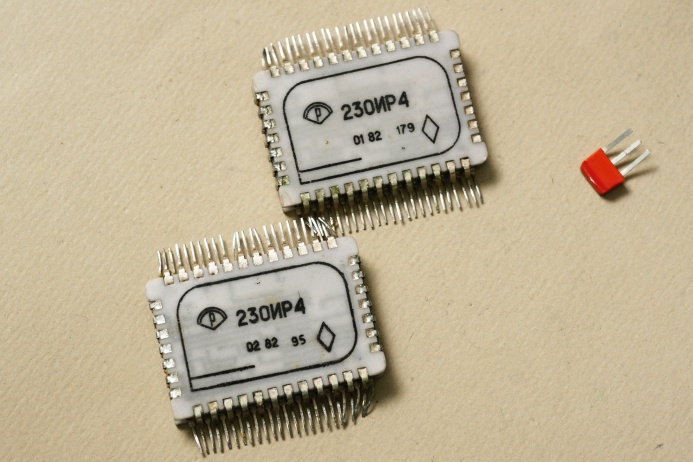

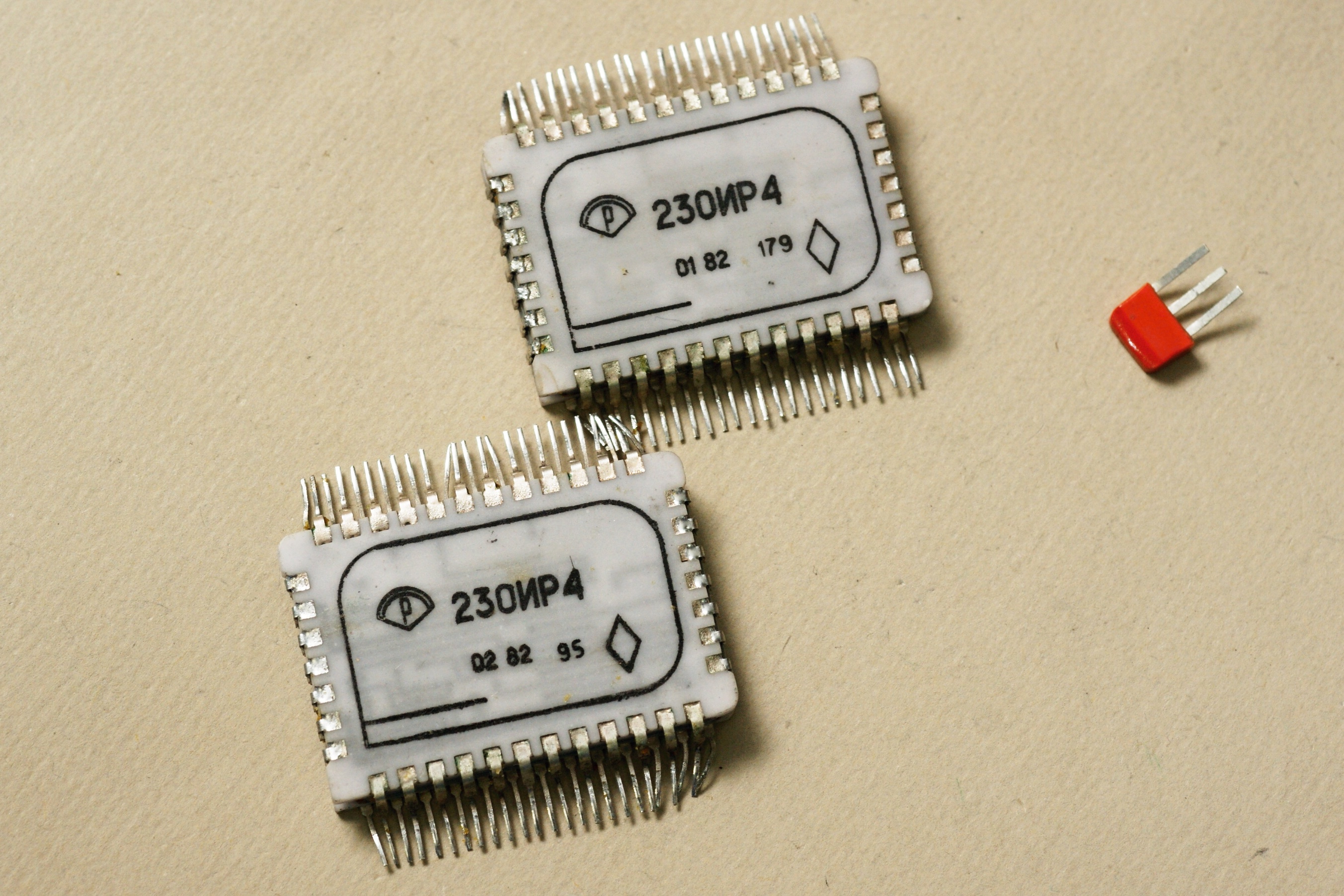

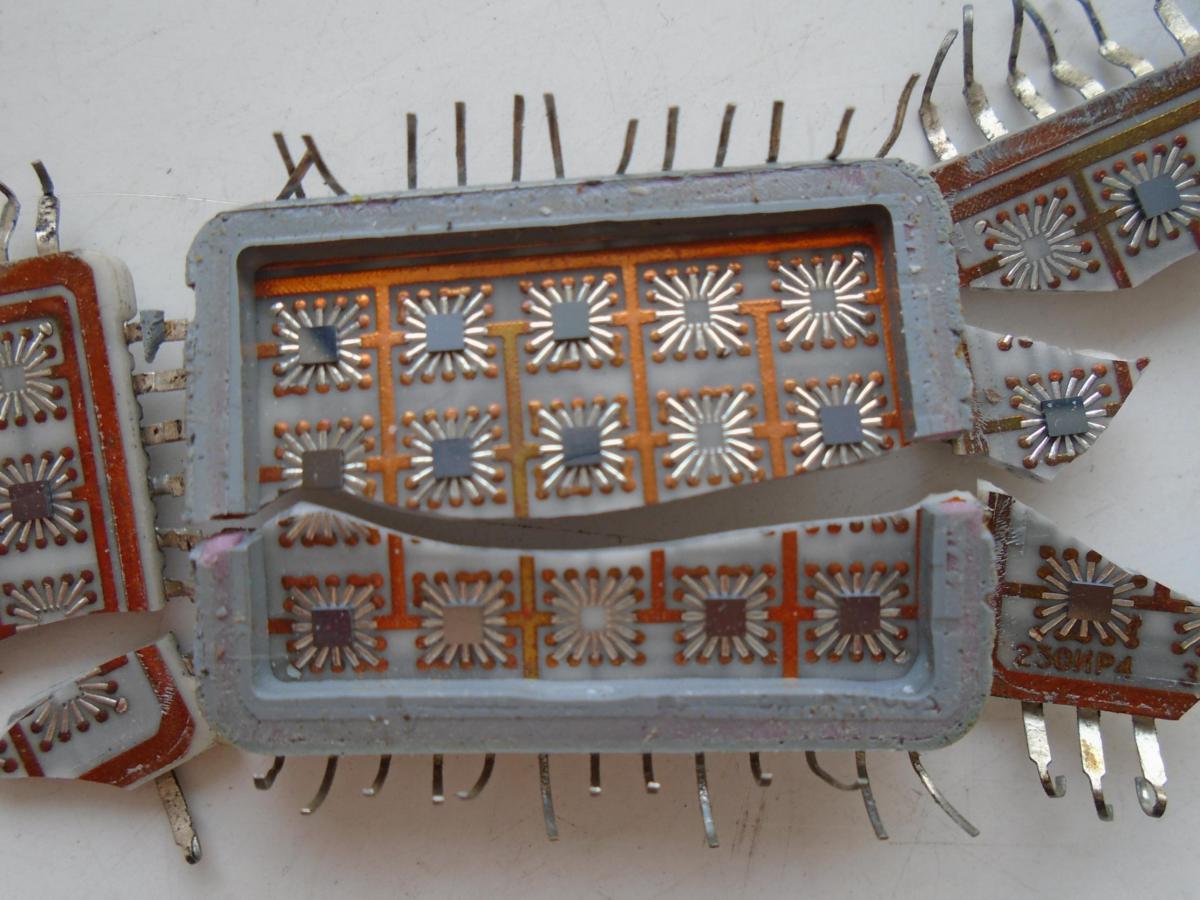

230ИР4

Любопытно, что эта серия не осталась в исходном состоянии, а продолжала развиваться и во второй половине 70-х. Хотя, по идее, должна была уже устареть к этому периоду.

В частности, в ней появились новые регистры - ИР3, ИР4, ИР5. 230ИР4 представляет собой восьмиразрядный регистр. Но подробностей на неё, как и на все типы из поздних обновлений, нет.


(фото с Форума радиодеталей)

Источники:

1. Справочный материал по применению микросхем серии 230.
2. Микросхемы интегральные гибридные цифровые. Группа 6232. Справочник. Том II. РМ 11 070.014.2. Всесоюзный научно-исследовательский институт "Электронстандарт". 1976.
3. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
4. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977.
5. Микросхемы и их применение/Батушев В.А., Вениаминов В.Н., Ковалев В.Г. и др. - М.: Энергия, 1978 (Массовая радиобиблиотека; Вып. 967).
6. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
7. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
8. Харченко В.М. Основы электроники: Учеб. Пособие для техникумов. - М.: Энергоиздат, 1982.
9. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп. - К.: Технiка, 1984.
10. А. Юшин. Счетчики. - "Моделист-Конструктор" №5, 1986
11. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3 - М.: КУбК-а, 1997.
